Wprowadzenie

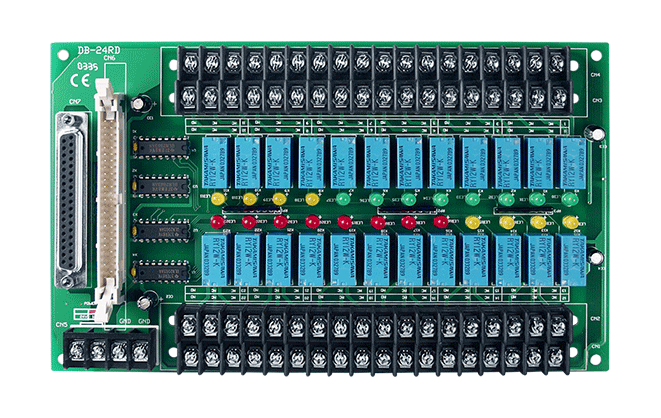

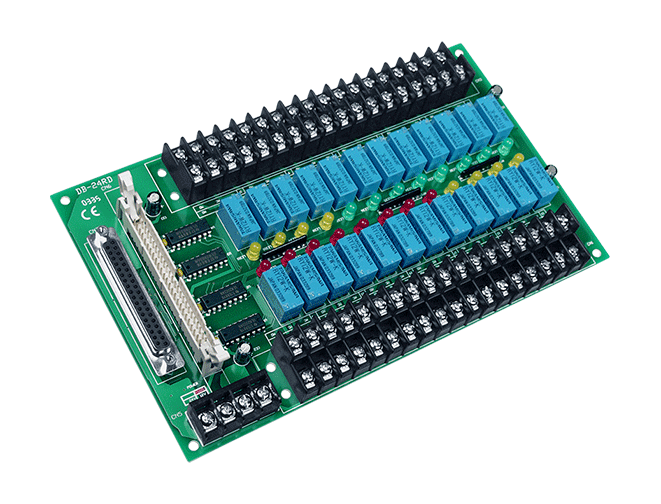

DB-24R składa się z 24 przekaźników elektromechanicznych typu C, zapewniających efektywne przełączanie obciążenia za pomocą programowanej kontroli. Styk każdego przekaźnika może sterować obciążeniem 0,5 A/110 V lub 1 A/12 VDC. Przekaźnik jest zasilany przez podanie sygnału 5 V na odpowiedni kanał przekaźnika na kompatybilnym z Opto-22 złączu 50-stykowym lub D-Sub 37. Dwadzieścia cztery diody LED, po jednej dla każdego przekaźnika, zapalają się, gdy ich odpowiedni przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputera, płytka wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.Główne cechy
- 24 przekaźniki typu C (SPDT)
- SPST: pojedynczy przerywacz przełączany
- Kompatybilne złącza OPTO-22
- Bezpośrednie połączenie z płytami DIO-24, DIO-48, DIO-144 kompatybilnymi z OPTO-22
- Przełączanie do 0,5 A przy 120 VAC
- Przełączanie do 1 A przy 24 VDC
- Na płytce znajdują się układy sterujące przekaźnikami
- Diody LED wskazujące status przekaźników
- Listwy zaciskowe do łatwego okablowania w terenie
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Parametry techniczne:
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 24 x FORM C |
| Wyjście przekaźnikowe: Typ: | 12V Signal Relay |
| Relay Output: Contact Rating: | 120 VAC/0.5A , 24 VDC/1A |
| Relay Output: Operate Time: | 6ms |
| Relay Output: Release Time: | 3ms |
| Relay Output: Electrical Endurance: | 2 x 10^5 |
| Relay Output: Mechanical Endurance: | 2 x 10^7 |
Power | |
| Power: Input Range: | 12 VDC |
| Power: Consumption: | 300 mA @ 12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
