Wprowadzenie

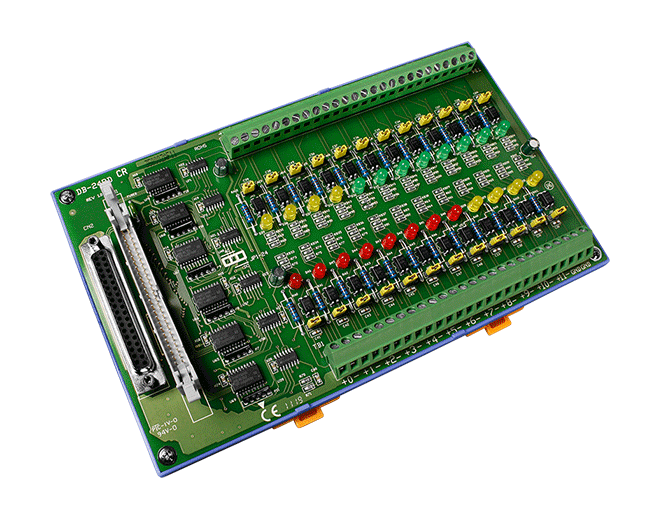

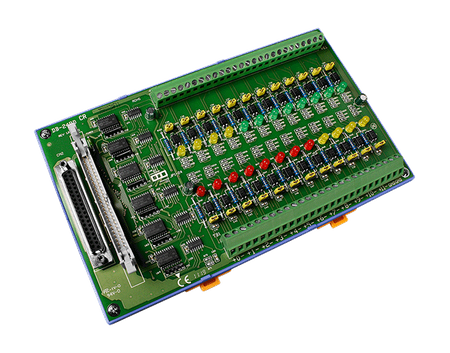

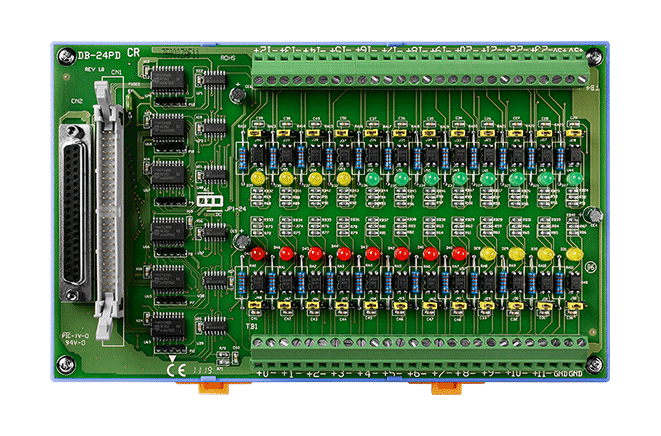

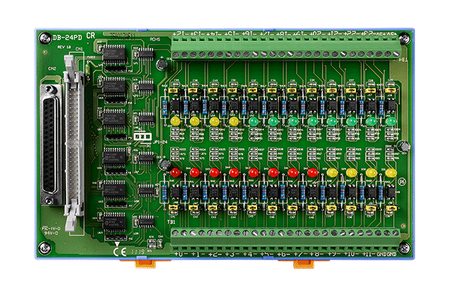

DB-24P to 24-kanałowa izolowana płyta wejściowa dla kart DIO24, DIO48, DIO144, PIO-D144, kompatybilna z OPTO-22. Optoizolowane wejścia DB-24P składają się z dwukierunkowego optoizolatora z rezystorem do pomiaru prądu. Możesz używać DB-24P do wykrywania sygnałów DC od poziomów TTL do 24V. DB-24P może również wykrywać szeroki zakres sygnałów AC. DB-24P rejestruje stały logiczny wysoki sygnał, jeśli częstotliwość wejściowego sygnału AC jest większa lub równa 1 kHz, a napięcie sygnału AC wynosi co najmniej 4 Vrms. Jeśli używasz wejściowego sygnału AC, musisz zmostkować zworkę filtra AC. Płyta może być stosowana do izolacji komputera od dużych napięć wspólnych, pętli masy i impulsów napięciowych, które często występują w środowiskach przemysłowych.
Główne cechy
- Optoizolowane kanały wejściowe
- Bezpośrednie połączenie z kartami DIO24, DIO48, DIO144, kompatybilny z OPTO-22 lub innymi kompatybilnymi kartami wejściowymi OPTO-22
- Wejście sygnału AC/DC
- Wejście sygnału AC z filtrem
- Bufor wejściowy z komparatorami napięcia
Zastosowania
- Kontrola włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesowe
| Product Range: | DAQ Daughter Board |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 24 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: ON Poziom napięcia: | 2.8 V ~ 24 V(Max) |
| Wejście cyfrowe: OFF Poziom napięcia: | 1 V (Max) |
| Wejście cyfrowe: Szybkość reakcji: | 20us without filter / 2.2ms with filter |
| Digital Input: Input Impedance: | 1.2K Ohm |
Power | |
| Power: Consumption: | +5 V@290 mA |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 213 mm x 132 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
