Wprowadzenie

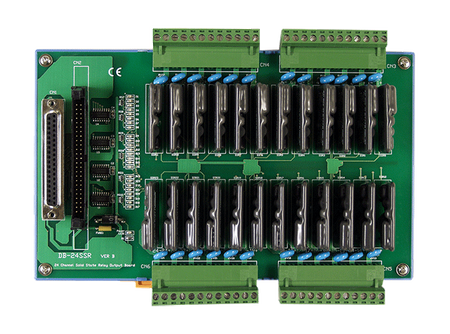

Moduły DB-24SSR/DB-24SSRDC zawierają 24 normalnie otwarte przekaźniki półprzewodnikowe (form A). Płytka ta umożliwia interfejsowanie z sygnałami logiki polowej, eliminując problemy z pętlami masy i izolując komputer hosta od szkodliwych napięć. Użytkownik może używać DB-24SSR/DB-24SSRDC do przełączania obciążeń wysokiego napięcia, do 240 VAC/50 VDC i do 4 A. Przekaźnik jest aktywowany przez podanie napięcia 5 V na odpowiedni kanał przekaźnika na 50-pinowym złączu lub złączu D-sub 37-pin. Dwudziestu czterem przekaźnikom towarzyszą diody LED (jedna dla każdego przekaźnika), które zapalają się, gdy ich przekaźnik jest aktywowany. Dzięki złączce D-sub 37-pin na płytce, użytkownik może używać jej do interfejsowania z dowolną płytką wyjściową TTL, czyli może służyć jako uniwersalna płytka wyjściowa przekaźników półprzewodnikowych.
Główne cechy
- 24 przekaźniki półprzewodnikowe typu Form A
- Przełączanie do 4 A przy 250 VAC/50 VDC dla DB-24SSR/DB-24SSRDC
- Jedno złącze kompatybilne z OPTO-22, jedno złącze D-sub 37-pin i jedno złącze 20-pin
- Bezpośrednie połączenie z płytkami kompatybilnymi z OPTO-22
- Dioda LED wskazująca stan przekaźnika
- Zaciski śrubowe dla łatwego okablowania
Zastosowania
- Kontrola włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 24 X FORM A |
| Wyjście przekaźnikowe: Typ: | SSR |
| Relay Output: Contact Rating: | 4 A @ 3~50VDC |
| Relay Output: Operate Time: | 1/2 cycle of voltage sina wave 1ms (max) |
| Relay Output: Electrical Endurance: | Long Life, No Arcing, No Bounce, No Switching Noise |
Power | |
| Power: Consumption: | 0.4 A @ +5 V (max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 130 mm x 220 mm x 32 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% ~ 90% RH, non-condensing |
| Status: | Available |
