Główne cechy
- Technologia SMT po obu stronach, niewielki rozmiar, oszczędność energii
- DIO-144: 144 liniowe wejścia/wyjścia cyfrowe
- DIO-96: 96 liniowe wejścia/wyjścia cyfrowe
- Emulacja trybu 8255 (Podstawowy tryb wejścia/wyjścia)
- Buforowe wyjście umożliwiające większą moc napędową niż 8255
- Zgodność rejestru z serią 722
- Programowalne obsługiwanie przerwań
- DIO-144: Sześć 50-pinowych złącz
- DIO-96: Cztery 50-pinowe złącza
- Odczyt statusu wyjścia
Wprowadzenie

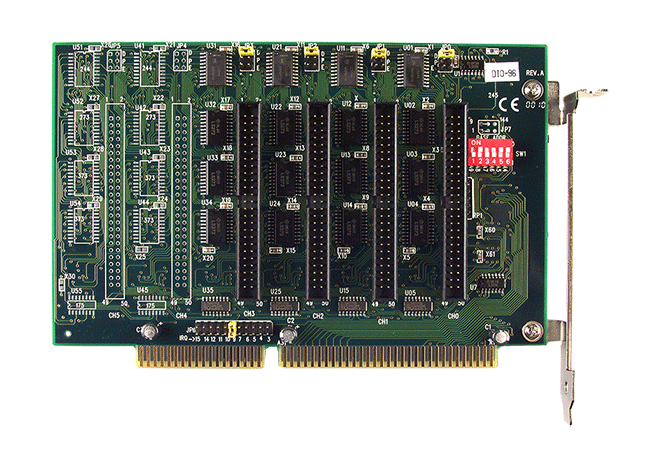

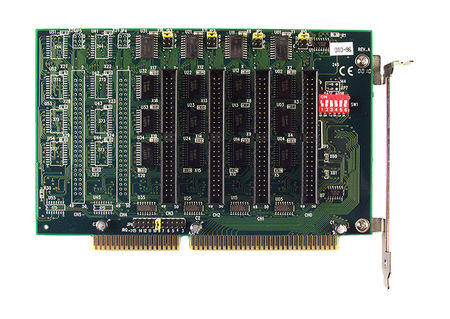

DIO-144/96 oferuje 144/96 liniowe cyfrowe wejścia/wyjścia typu TTL. DIO-144/96 emuluje tryb 8255, a jego zwiększona wydajność wyjściowa wynosi 15 mA (źródło) i 64 mA (ujście), co pozwala na sterowanie diodami LED, przekaźnikami itp. DIO-144/96 składa się z osiemnastu 8-bitowych portów dwukierunkowych oraz 2 linii wejściowych dla włączania przerwań i przerwań. 8-bitowe porty są oznaczone jako port A (PA), port B (PB) oraz port C (PC), który można podzielić na dwa czterobitowe. Wszystkie porty są skonfigurowane jako wejścia po włączeniu zasilania lub resetowaniu. DIO-144/96 używa 4 kolejnych lokalizacji I/O w przestrzeni adresowej I/O. Adres bazowy jest wybierany w zakresie od 200 do 3FF hex. Sygnał przerwania można podłączyć do dowolnego poziomu przerwań od 2 do 15.
Zastosowania
- Automatyzacja przemysłowa
- Testowanie produktów
- Automatyzacja testów
- Sterowanie wejściami/wyjściami cyfrowymi
- Monitorowanie alarmów
- Płyta córka z 4-kanałowym wyjściem SSR
| Product Range: | ISA Digital I/O |
HARDWARE | |
| Hardware: Connector: | 50-pin box header x 4 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 96 (Bi-Direction) |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 96 (Bi-Direction) |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.1 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 6 mA @ 0.33 V ,
Source: 6 mA @ 4.77 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1 MHz (Typical) |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 800 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 20 x 182 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
