Features
- 8 przekaźników typu Form C (SPDT) i 16 przekaźników typu Form A
- DB-24PR: Akceptuje złącze 50-PIN do sterowania 8 przekaźnikami Form C i 16 przekaźnikami Form A lub akceptuje złącze 20-PIN do sterowania 8 przekaźnikami Form C i 8 przekaźnikami Form A
- DB-24PRD: Akceptuje złącze 3-PIN i 50-PIN do sterowania 8 przekaźnikami Form C i 16 przekaźnikami Form A
- Stan przekaźników sygnalizowany diodami LED
- Zawiera warystor chroniący każde kanał przed wysokimi napięciami
- Zaciski śrubowe ułatwiające połączenia w terenie
Wprowadzenie

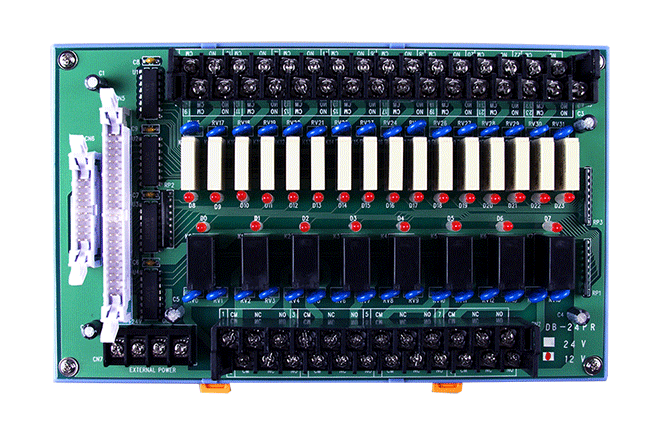

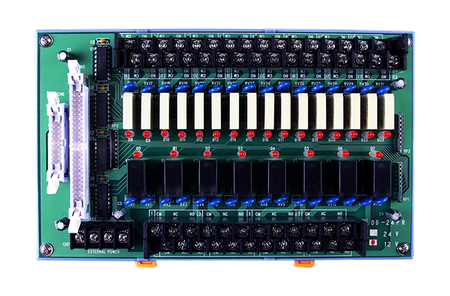

DB-24PR/DB-24PRD to moduł wyjściowy z 24 kanałami przekaźnikowymi, składający się z 8 przekaźników typu Form C i 16 przekaźników typu Form A do efektywnego przełączania obciążenia. Każdy przekaźnik może przełączać obciążenie o natężeniu 5 A przy 250 VAC lub 5 A przy 30 VDC. Przekaźniki mogą być włączone przez podanie sygnału 5 V z karty I/O w komputerze do odpowiednich kanałów przekaźnikowych. Moduł DB-24PR/DB-24PRD posiada pojedyncze złącze 50-PIN zgodne ze standardem OPTO-22, oraz pojedyncze złącze 37-PIN D-sub lub pojedyncze złącze 20-PIN płaskiego kabla. 24 diody LED na pokładzie wskazują stan wyjść przekaźników, zapalając się, gdy odpowiedni przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputerowego, moduł wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Parametry techniczne:
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 X FORM C; 16 x FORM A |
| Wyjście przekaźnikowe: Typ: | 12V Power Relay |
| Relay Output: Contact Rating: | 250VAC/5A, 30VDC/5A |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Mechanical Endurance: | FORM A : 20 millions operations FORM C: 10 millions operations |
Power | |
| Power: Input Range: | 12 VDC |
| Power: Consumption: | 250 mA @ 12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
