Główne cechy
- 32 linie DI
- Buforowane wyjście dla wyższej zdolności sterowania
- 3 niezależne programowalne 16-bitowe liczniki w dół
- Jeden 16-bitowy licznik, jeden 32-bitowy licznik z bazą czasu 4 MHz
- Obszar płytki prototypowej do obwodów dodatkowych
- Wstecznie kompatybilna z kartą serii 720

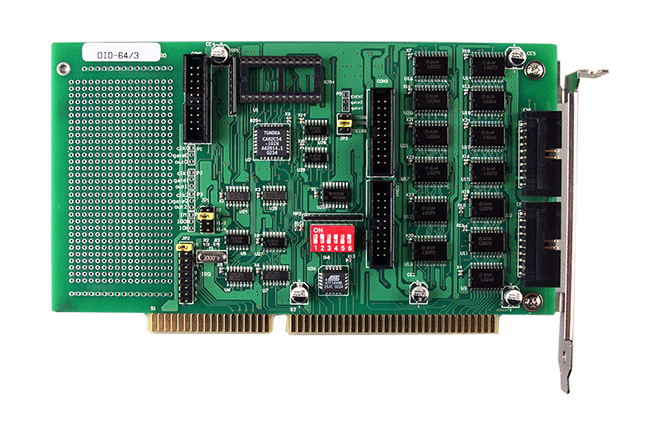

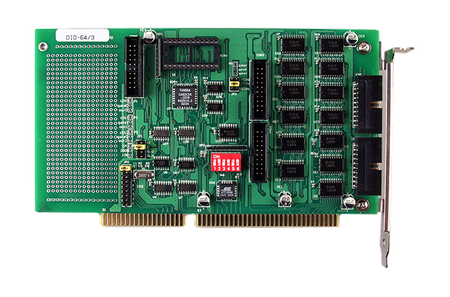

Wprowadzenie
DIO-64 oferuje 32 kanały wejściowe DI, 32 kanały wyjściowe oraz 6 kanałów licznika/timera. Urządzenie DIO-64 składa się z dwóch 16-bitowych portów wejściowych oraz dwóch 16-bitowych portów wyjściowych. Użytkownik może użyć DB-16P (lub serii 782) do podłączenia portu wejściowego (CN2, CN4) w celu izolacji. Użytkownik może użyć DB-16R (lub serii 785) do interfejsu z portem wyjściowym (CN1, CN3) w celu sterowania przekaźnikami. Na płycie znajdują się cztery źródła zegara: 2 MHz, 1 MHz, 500 kHz, 250 kHz. Użytkownik może wybrać dowolne z nich za pomocą ustawienia zworek. Użytkownik może pobrać częstotliwość z padu lutowniczego. Wbudowany timer/licznik oferuje 3 kanały do pomiaru częstotliwości, liczenia zdarzeń oraz generowania impulsów. Opcjonalny 8254 oferuje 3 kanały do użytku z przerwaniami.Zastosowania
- Automatyka przemysłowa
- Testowanie produktów
- Automatyzacja testów
- Sterowanie cyfrowym wejściem/wyjściem
- Monitorowanie alarmu
- 4-kanałowa płytka wyjściowa SSR
Parametry techniczne:
| Product Range: | ISA Digital I/O |
HARDWARE | |
| Hardware: Connector: | 20-pin box header x 5 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 24 mA@ 0.8 V ,
Source: 15 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 3 (Independent x 3) |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 500 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 35 x 93 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
