Wprowadzenie

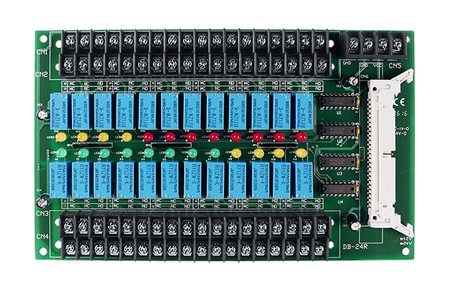

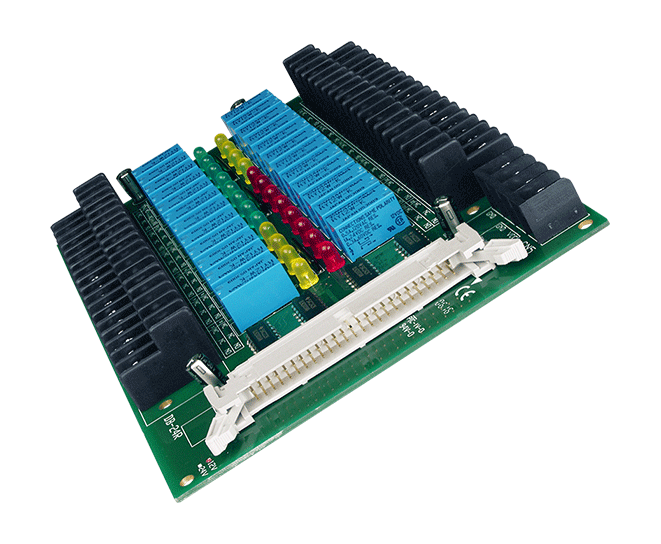

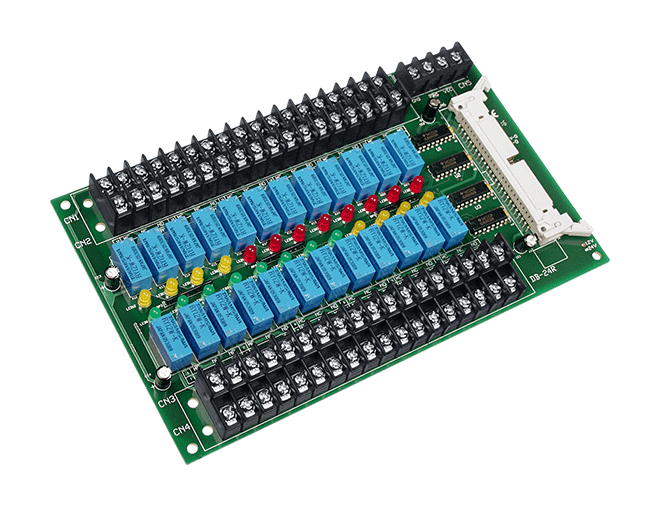

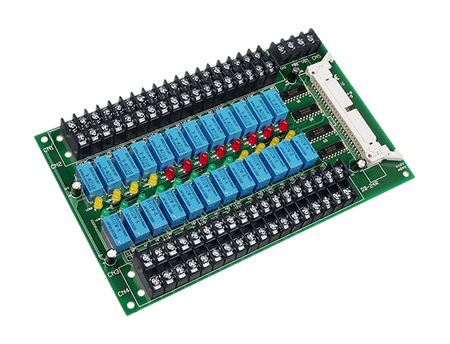

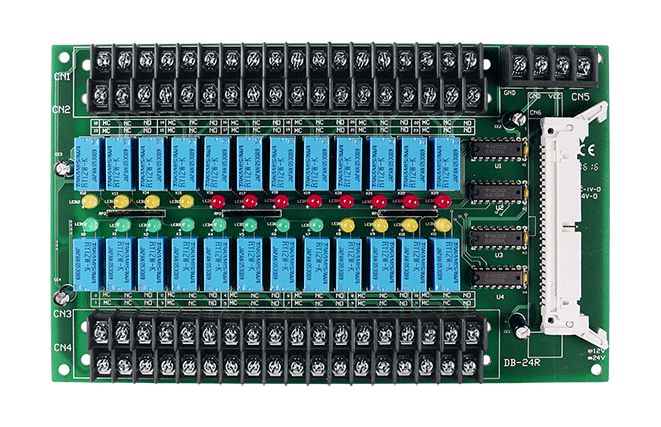

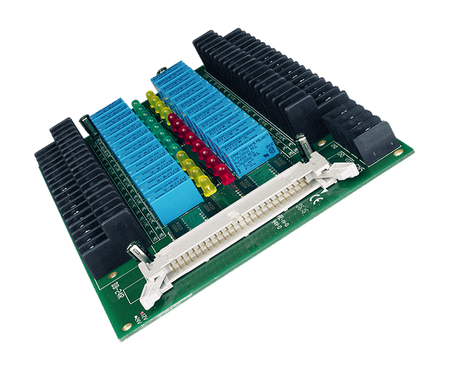

DB-24R składa się z 24 przekaźników elektromechanicznych typu C, umożliwiających efektywne przełączanie obciążenia poprzez zaprogramowaną kontrolę. Kontakty każdego przekaźnika mogą kontrolować obciążenie 0.5 A / 110 V lub 1A / 24V DC. Przekaźnik jest aktywowany poprzez podanie sygnału napięcia 5V na odpowiedni kanał przekaźnika na kompatybilnym z OPTO-22 złączu 50-pinowym lub złączu D-Sub 37. Dwadzieścia cztery diody LED, jedna dla każdego przekaźnika, świecą się, gdy ich przypisane przekaźniki są aktywowane. Aby uniknąć przeciążenia zasilania komputera, ta płyta wymaga zewnętrznego zasilania +12VDC lub +24VDC.Główne cechy
- 24 przekaźniki typu C (SPDT)
- Złącze kompatybilne z OPTO-22
- Bezpośrednie połączenie z tablicami DIO-24, DIO-48, DIO-144 kompatybilnymi z OPTO-22
- Wbudowane obwody sterownika przekaźników
- Diody LED wskazujące stan przekaźników
- Złącza śrubowe ułatwiające podłączenie w terenie
Zastosowania
- Kontrola włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Kontrola procesów
Parametry techniczne:
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 24 x FORM C |
| Wyjście przekaźnikowe: Typ: | 12V Signal Relay |
| Relay Output: Contact Rating: | 120 VAC/0.5A , 24 VDC/1A |
| Relay Output: Operate Time: | 6ms |
| Relay Output: Release Time: | 3ms |
| Relay Output: Electrical Endurance: | 2 x 10^5 |
| Relay Output: Mechanical Endurance: | 2 x 10^7 |
Power | |
| Power: Input Range: | 12 VDC |
| Power: Consumption: | 300 mA @ 12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
