Główne cechy
- 32 linie DI
- Buforowane wyjście dla większej zdolności napędowej
- 3 niezależne programowalne 16-bitowe liczniki zliczające w dół
- Jeden 16-bitowy licznik, jeden 32-bitowy licznik z taktowaniem 4 MHz
- Obszar płytki stykowej dla dodatkowych obwodów
- Wstecznie kompatybilna z kartami serii 720
Wprowadzenie

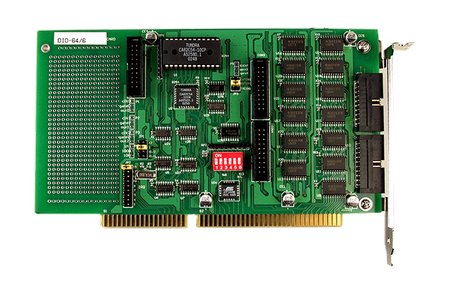

DIO-64 zapewnia 32 kanały wejściowe DI, 32 kanały wyjściowe oraz 6 kanałów liczników/zegarów. DIO-64 składa się z dwóch 16-bitowych portów wejściowych oraz dwóch 16-bitowych portów wyjściowych. Użytkownik może używać DB-16P (lub serii 782) do podłączania portu wejściowego (CN2, CN4) w celu izolacji. Użytkownik może używać DB-16R (lub serii 785) do interfejsu z portem wyjściowym (CN1, CN3) do sterowania przekaźnikami. Na płytce znajdują się cztery źródła zegara: 2 M, 1 M, 500 k, 250 k. Użytkownik może wybrać dowolne z nich przy pomocy ustawienia zworek. Użytkownik może pobrać częstotliwość z punktu lutownika. Na płytce dostępne są trzy kanały Timer/Counter do pomiaru częstotliwości, zliczania zdarzeń i generacji impulsów. Opcjonalna 8254 zapewnia trzy kanały do użytku przerwań.
Zastosowania
- Automatyzacja przemysłowa
- Testowanie produktów
- Automatyzacja testów
- Sterowanie cyfrowymi I/O
- Monitorowanie alarmów
- 4-kanałowa płytka rozszerzeń wyjść SSR
| Product Range: | ISA Digital I/O |
HARDWARE | |
| Hardware: Connector: | 20-pin box header x 5 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 24 mA@ 0.8 V ,
Source: 15 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 6 (Independent x 3/EVTIRQ x 1/TMRIRQ x 1/EXTIRQ x 1) |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 500 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 35 x 93 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
