Główne cechy
• 4-portowy moduł wejściowy dla czujników DS18B20• Połączenie 2/3-przewodowe dla czujników DS18B20
• Maksymalnie 20 czujników na port
• Maksymalna odległość 100 m na port przy użyciu okablowania łańcuchowego
• Pomiar temperatur w zakresie od -55 do +125°C
• Dokładność ±0.5°C w zakresie od -10 do +85°C
Wprowadzenie

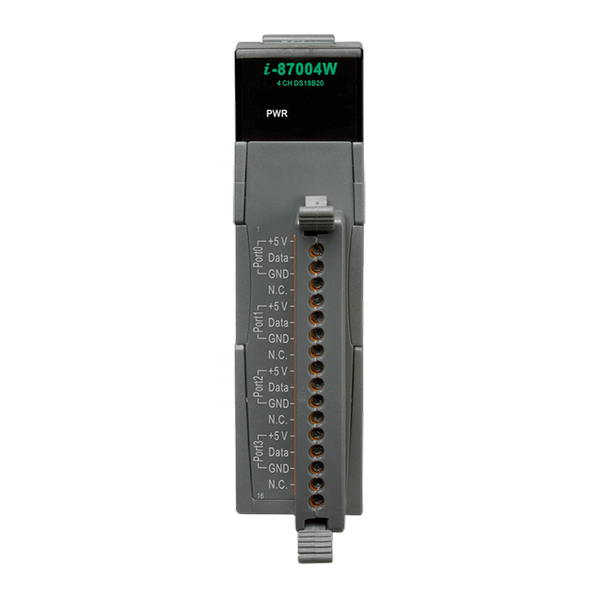

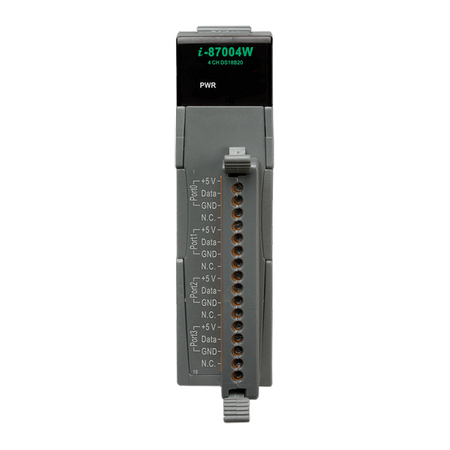

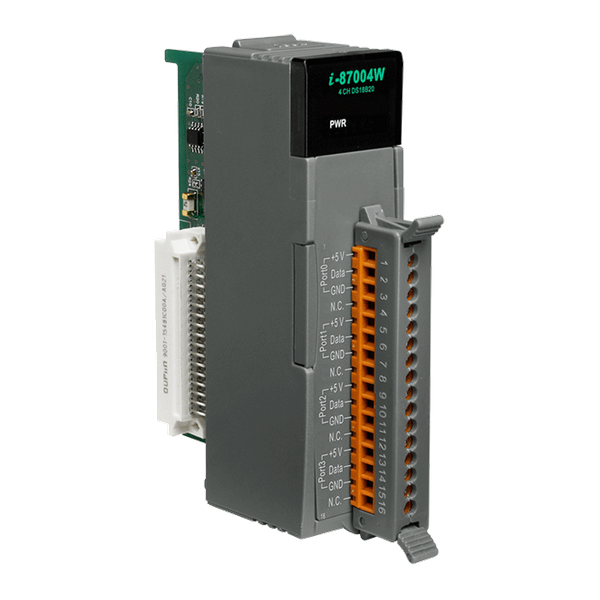

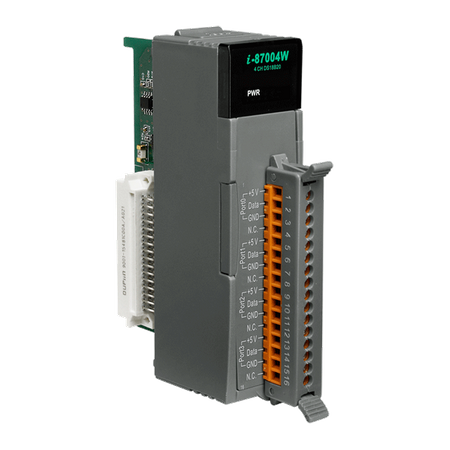

Moduł I-87004W to cyfrowy czujnik temperatury, który oferuje cztery porty do podłączenia 2- lub 3-przewodowych czujników DS18B20. Czujnik temperatury DS18B20 charakteryzuje się wysoką dokładnością ±0.5°C w zakresie temperatur od -10 do +85°C, z całkowitym zakresem pomiarowym od -55 do +125°C. Do każdego portu modułu I-87004W można podłączyć maksymalnie 20 czujników DS18B20 w konfiguracji łańcuchowej, z maksymalną długością przewodów wynoszącą 100 metrów. Moduł I-87004W jest w pełni zgodny z RoHS i posiada ochronę ESD 4 kV oraz izolację wewnątrzmodułową 3000 VDC.Zastosowania
• Pomiar temperatury• Monitorowanie środowiskowe
• Monitorowanie tuneli
• Monitorowanie budynków
Parametry techniczne:
| Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Pomiar temperatury | |
| Temperature Measurement: Range: | -55 °C to +125 °C |
Wejście analogowe | |
| Analog Input: Ports: | 4 |
| Analog Input: Sensor Type: | DS18B20 |
| Analog Input: Sensors per Ports: | 20 |
| Analog Input: Sensor Wiring Cables Length: | Max. 100 m per Port |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | ±0.5 °C (See Note 1) |
| Wejście analogowe: Częstotliwość próbkowania: | 1 Hz |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 0.5 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 102 x 115 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
