Główne cechy
- Dwukanałowy analogowy wyjściowy +/- 10 V
- Port komunikacyjny RJ-45
- Dwukierunkowa izolacja zasilania i komunikacji
- Wysoka rozdzielczość 16-bit, minimalna 0,3mV
- Kalibracja offsetu i wzmocnienia za pomocą oprogramowania
- Szybka szybkość wyjściowa, czas narastania = 20 V / us
- Wysoka precyzja, DNL = +/-1 LSB, INL = +/-3 LSB
Wprowadzenie

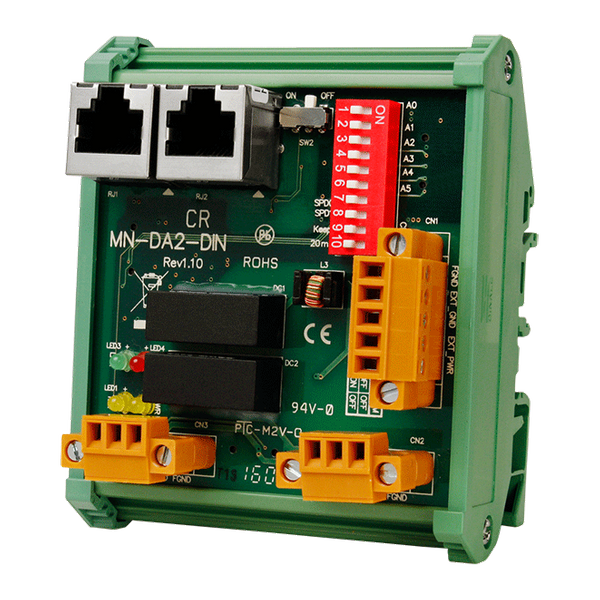

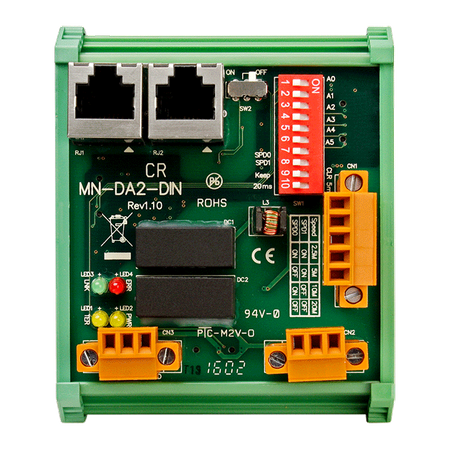

MN-DA2-DIN to moduł I/O z 2-kanałowym wyjściem analogowym Motionnet. Maksymalna pojemność urządzenia to 64 moduły I/O na każdym porcie komunikacyjnym Motionnet. W ten sposób każdy port można rozszerzyć o 128 punktów wyjściowych analogowych jednocześnie. Opóźnienie komunikacji między dwoma urządzeniami wynosi 15,1μs, co oznacza, że maksymalne opóźnienie komunikacji z 64 modułami I/O na jednym porcie komunikacyjnym wynosi 0,97 ms. Stan połączenia I/O jest automatycznie i w czasie rzeczywistym aktualizowany przez sprzęt bez zajmowania czasu procesora. Wyjście analogowe o wysokiej rozdzielczości 16-bit zapewnia zakres +/- 10 V, napięcie odniesienia 5V z niskim przesunięciem oraz kalibrację sprzętową w zakresie offsetu i wzmocnienia dla łatwego użytkowania.
| Product Range: | I/O Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | +/- 10 V |
| Wyjście analogowe: Rozdzielczość: | 16-bitowy |
| Wyjście analogowe: Dokładność: | DNL = +/- 1 LSB ,
INL = +/- 3 LSB |
| Analog Output: Response Time: | Slew rate: 20 V / us |
| Analog Output: Voltage Output Capability: | +/- 20 mA Max per channel |
| Analog Output: Calibration: | Offset: provided by software ,
Gain: provided by software |
Motionnet | |
| Motionnet: Transfer Speed: | Selectable 2.5, 5, 10 or 20 Mbps ,
by DIP Switch |
| Motionnet: Cyclic Time: | 15.1 μs per device (20 Mbps) |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
| Power: Consumption: | 3 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 75mm x 90mm x 57 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
