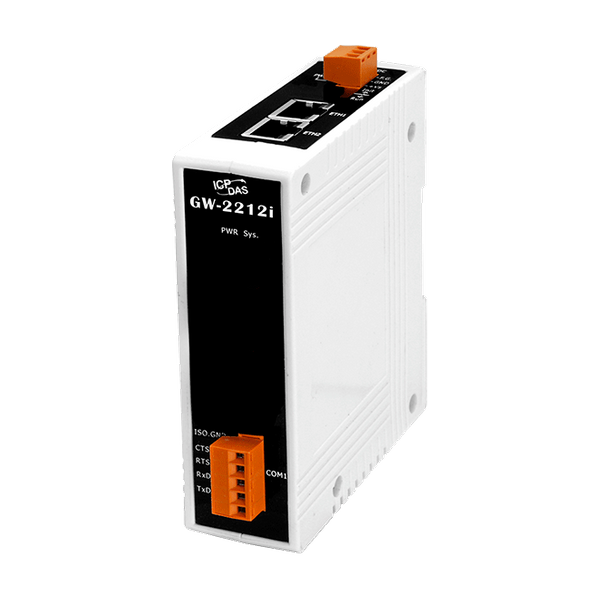

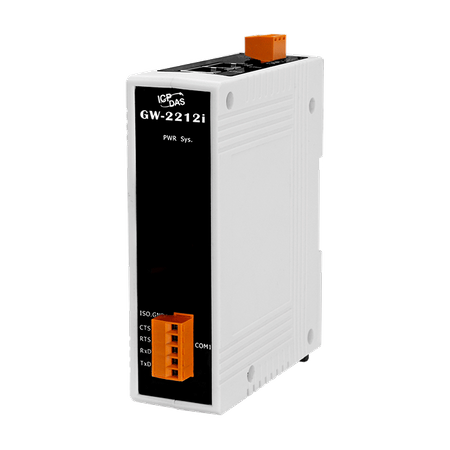

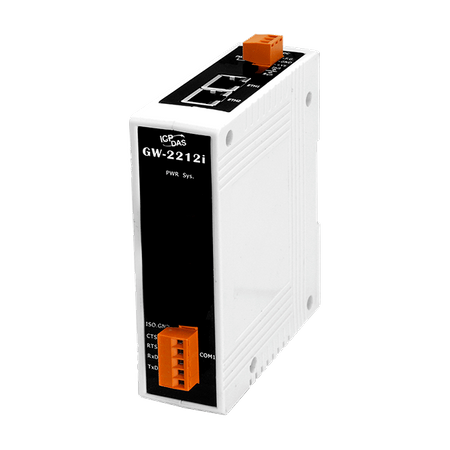

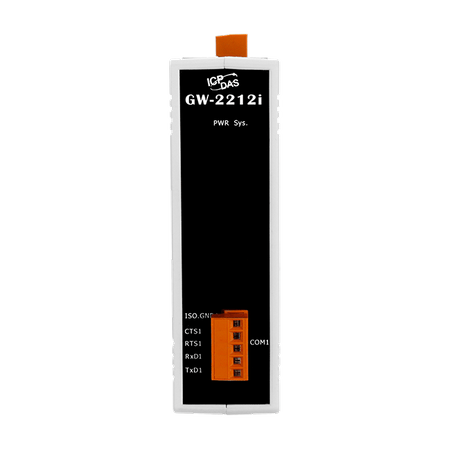

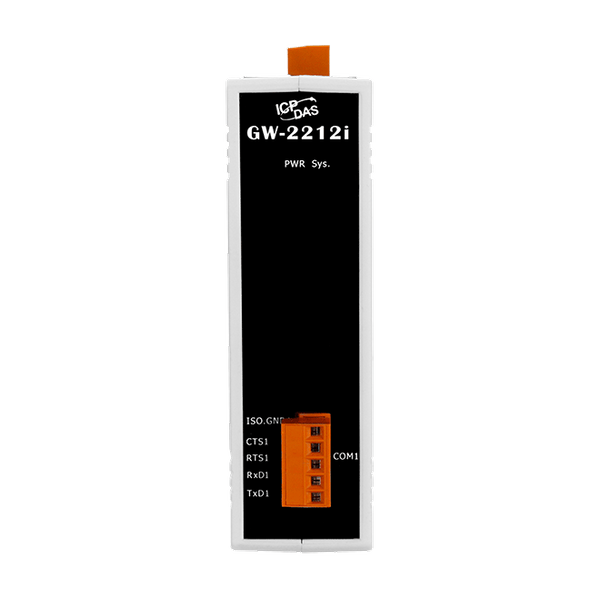

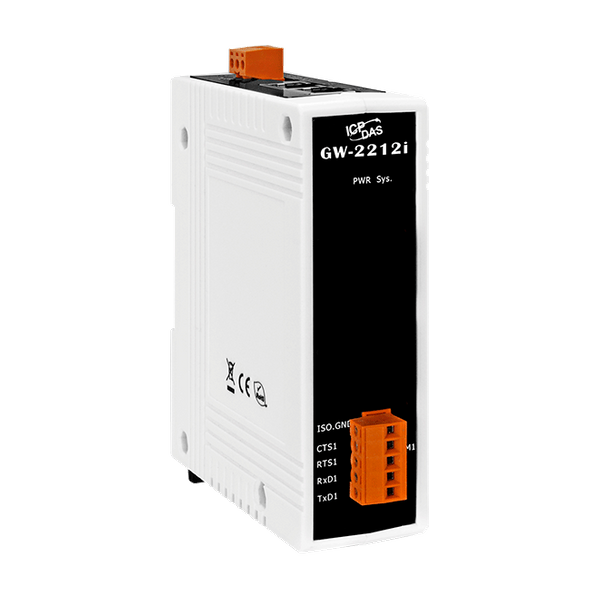

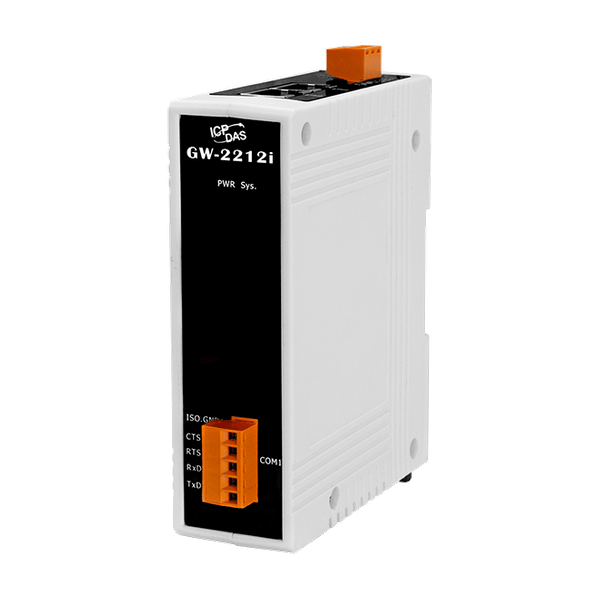

GW-2212i

Modbus stał się de facto standardem komunikacji przemysłowej i obecnie jest najczęściej stosowanym sposobem łączenia urządzeń elektronicznych w przemyśle. Przykładem może być system mierzący temperaturę i wilgotność, który przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką terminalową (RTU) w systemach nadzoru i akwizycji danych (SCADA).

GW-2200 to brama Modbus TCP do RTU/ASCII, która pozwala gospodarzowi Modbus/TCP na komunikację z urządzeniami szeregowymi Modbus RTU/ASCII poprzez sieć Ethernet, eliminując ograniczenie długości kabla dla tradycyjnych urządzeń komunikacji szeregowej. Moduł można wykorzystać do tworzenia aplikacji w połączeniu par, jak również aplikacji mostów i tuneli szeregowych, co pozwala na przesyłanie danych przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII. Jest to przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych, które używają protokołów Modbus RTU/ASCII i nie posiadają własnej możliwości połączenia Ethernet.

Funkcja pamięci podręcznej odczytu służy do przechowywania poprzednich zapytań i odpowiedzi w buforze pamięci modułu GW-2200. Gdy inne kontrolery główne HMI/SCADA wysyłają takie same zapytania do tego samego urządzenia RTU, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji szeregowej, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł GW-2200 posiada potężny 32-bitowy MCU umożliwiający wydajne zarządzanie ruchem sieciowym, a także wbudowany serwer WWW, który zapewnia intuicyjny interfejs do zarządzania przez sieć, umożliwiający użytkownikom modyfikację konfiguracji modułu, w tym ustawienia DHCP/statyczny IP, parametry bramy/maski oraz ustawienia portu szeregowego.

Moduł zawiera podwójny watchdog, w tym watchdog CPU (dla funkcji sprzętowych) oraz watchdog hosta (dla funkcji programowych). Watchdog CPU automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, podczas gdy watchdog hosta automatycznie resetuje CPU, jeśli nie ma komunikacji między modułem a gospodarzem (PC lub PLC) przez określony czas (timeout systemu). Podwójny watchdog to ważna funkcjonalność, która zapewnia ciągłe działanie modułu, nawet w trudnych warunkach. Ponadto seria GW-2200 (w wersji i) dodaje izolację 3000 VDC oraz komponent ochrony ESD +/-4 kV, który odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwych obwodów, chroniąc moduł i sprzęt przed nagłymi i krótkotrwałymi prądami elektrycznymi.

Dzięki dwóm portom Ethernet, GW-2200 umożliwia połączenie szeregowe, co pozwala na elastyczne umiejscowienie urządzeń, ułatwia instalację oraz obniża koszty infrastruktury. Moduł GW-2200 oferuje zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) jako Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł będzie również akceptował zasilanie z terminala DC.

Automatyzacja fabryk, budynków i domów, zdalna diagnostyka i zarządzanie, monitorowanie solarne
