Główne cechy
- Serwer WWW do konfiguracji
- Obsługuje protokoły Modbus TCP/UDP, MQTT i SNMP V2c
- Przełącznik Ethernet z 2 portami (LAN Bypass) do okablowania w topologii daisy-chain
- Wsparcie podwójnego watchdog
- Połączenie I/O Pair (Push and Pull)
- Wbudowane I/O
- ET-2224/PET-2224: 4-kan. AO
- ET-2228/PET-2228: 8-kan. AO
Wprowadzenie

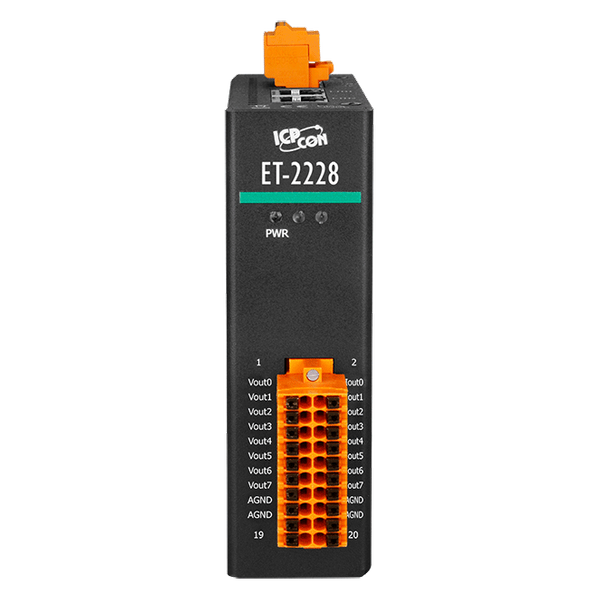

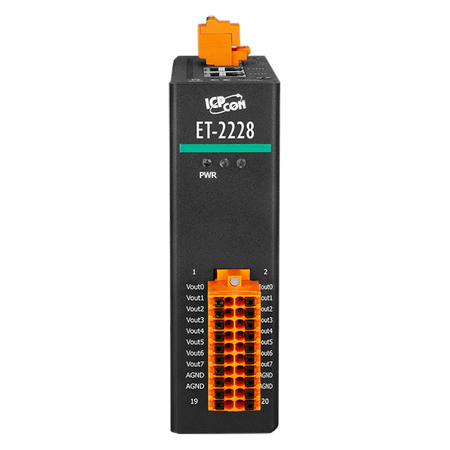

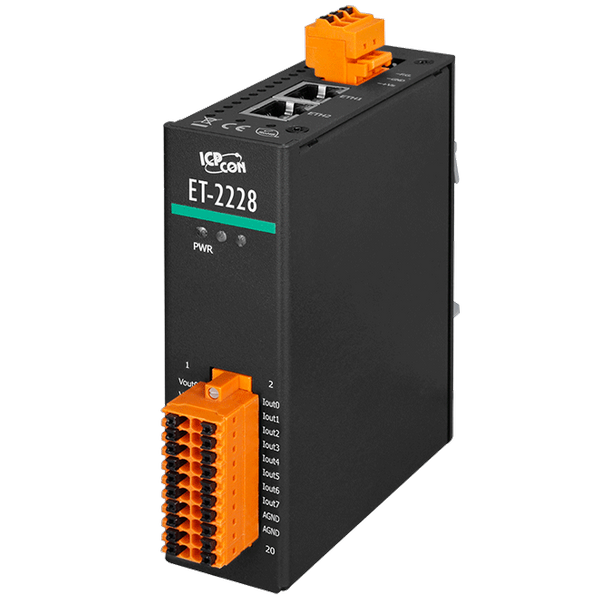

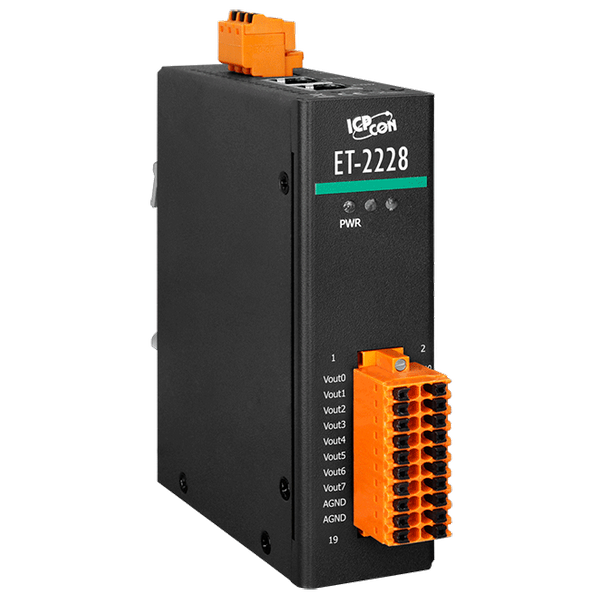

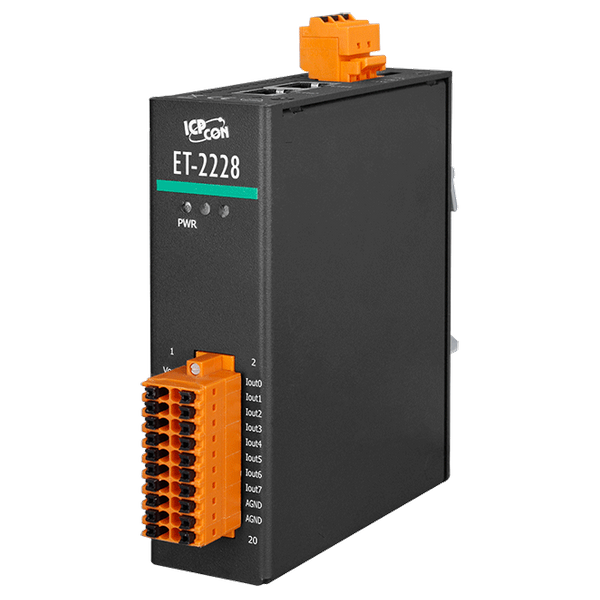

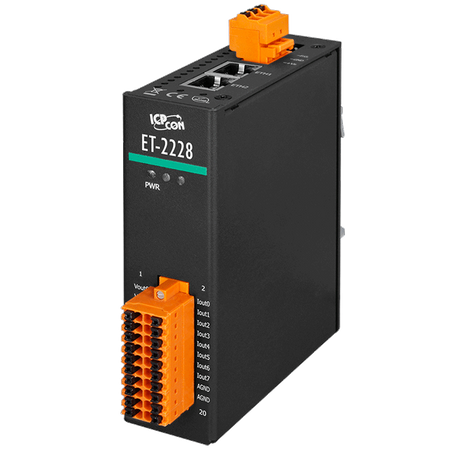

ET-2228 to 8-kanałowy moduł wyjść analogowych. Moduł oferuje różnorodne programowalne zakresy wyjściowe, w tym 0 ~ 5 V, +/-5 V, 0 ~ 10 V, +/-10 V, 4 ~ 20 mA i 0 ~ 20 mA. Oferuje konfigurowalne ustawienia wartości początkowej AO oraz wartości bezpiecznej, jak również wykrywanie otwartego obwodu dla każdego kanału wyjścia 4 ~ 20 mA. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, ułatwiający topologię łańcuchową (daisy-chain). Ta funkcja oferuje elastyczność w konfiguracji urządzeń, upraszcza instalację i zmniejsza koszty infrastruktury. Dodatkowo, moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC w celu wzmocnienia ochrony przed zakłóceniami w środowiskach przemysłowych.
ET-2228 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker, może publikować bieżące statusy I/O w postaci tematów i odbierać wiadomości z subskrybowanych tematów. Jeśli w trakcie komunikacji nastąpi rozłączenie między modułem a brokerem, mechanizm ponownego łączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2228 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (SNMP Network Management Software). Pozwala to administratorom na bieżące monitorowanie statusu modułu. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restarów, informując ich o statusach kanałów w każdej chwili.
ET-2228 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker, może publikować bieżące statusy I/O w postaci tematów i odbierać wiadomości z subskrybowanych tematów. Jeśli w trakcie komunikacji nastąpi rozłączenie między modułem a brokerem, mechanizm ponownego łączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2228 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (SNMP Network Management Software). Pozwala to administratorom na bieżące monitorowanie statusu modułu. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restarów, informując ich o statusach kanałów w każdej chwili.
Zastosowania
• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynków
• Zdalna diagnostyka i konserwacja
• Sprzęt testujący
• Automatyka maszyn
• Automatyka budynków
• Zdalna diagnostyka i konserwacja
• Sprzęt testujący
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 8 |
| Analog Output: Type: | Voltage, Current |
| Wyjście analogowe: Zakres: | Voltage: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC ,
Current: 0 ~ 20 mA, 4 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Short Circuit Protection: | Yes |
| Analog Output: DA Output Response Time: | 1 ms per channel |
| Analog Output: Programmable Output Slope: | Voltage: 0.0625 ~ 512 V/Second ,
Current: 0.125 ~ 1024 mA/Second |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 10 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
ETHERNET | |

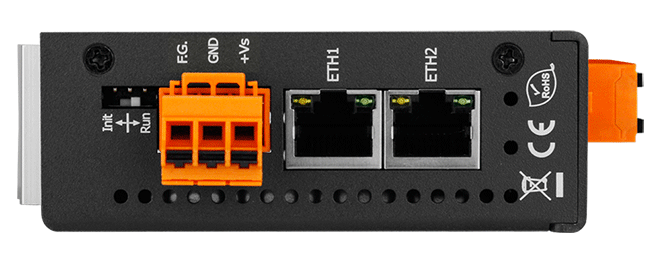

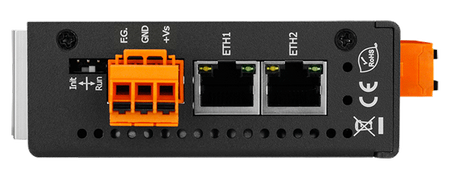

| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 6.2 W (max.) |
| Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 33 x 126 x 117 (W x L x H) |

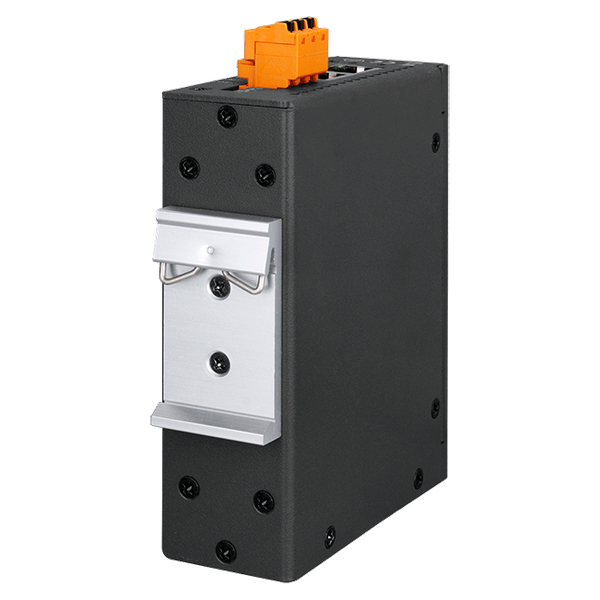

| Mechanical: Installation: | DIN-Rail mounting / Wall mounting (Optional ASO-0015) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
