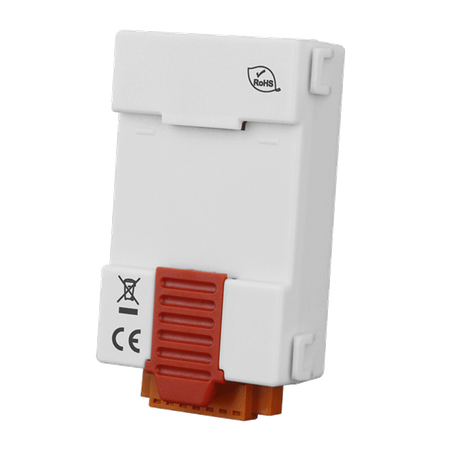

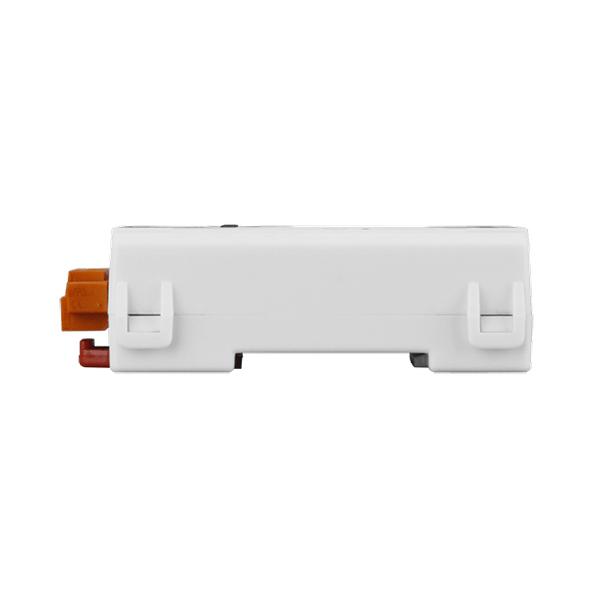

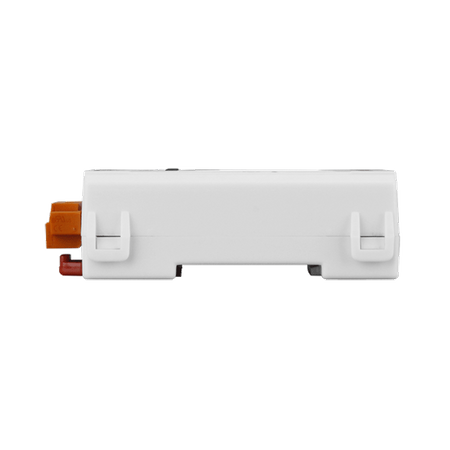

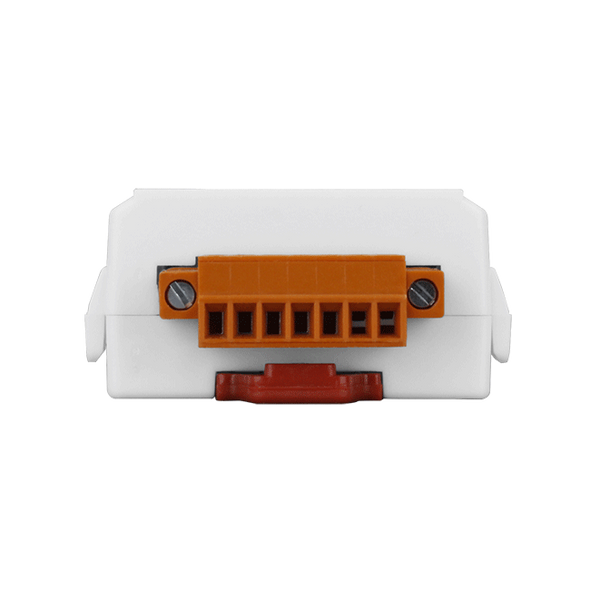

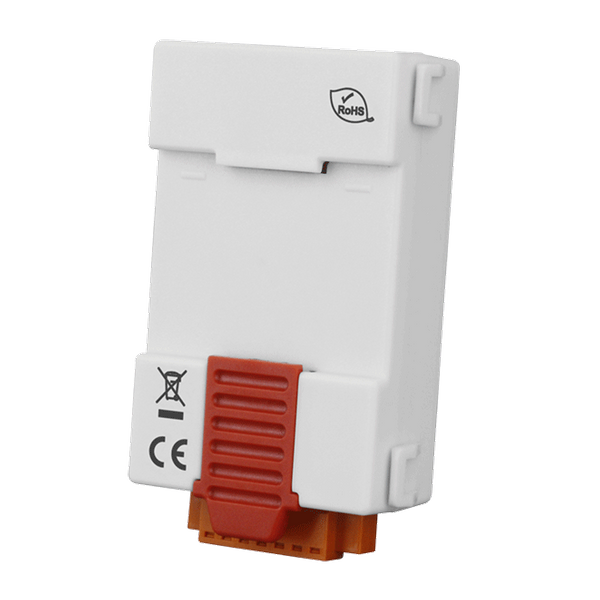

Name: tSG-3781L
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Konwersja 1-kanałowego wejścia prądowego 4 ~ 20mA na 1-kanałowe wyjście PWM
Współczynnik wypełnienia wyjścia PWM przekształcany przez wejście 4 ~ 20mA
Częstotliwość wyjścia PWM ustawiana za pomocą przycisków

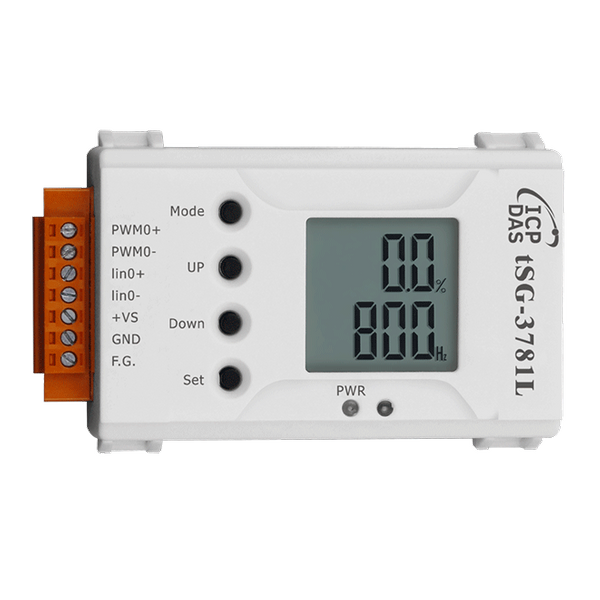

Wyświetlacz LCD pokazuje współczynnik wypełnienia oraz częstotliwość sygnału PWM

Wprowadzenie

tSG-3781L to moduł kondycjonowania sygnału prądowego DC jednokanałowy, który przekształca wejście prądowe 4~20mA na wyjście PWM. Wyjście PWM ma współczynnik wypełnienia 0%~100% i wykonuje liniową konwersję wejścia prądowego 4~20mA. Częstotliwość wyjścia PWM jest regulowana od 600Hz do 800Hz za pomocą przycisków. tSG-3781L posiada monochromatyczny wyświetlacz LCD, który pokazuje współczynnik wypełnienia oraz częstotliwość sygnału PWM.

Zastosowania

System grzewczy w budynkach
System wentylacyjny
Sterowanie zaworami membranowymi wspomaganymi serwem

Parametry techniczne:

Product Range:	SG-3000
Wyświetl
Wyświetlacz: Typ:	Monochrome Graphics LCD (26x26 mm Viewing Area)
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	1
Wejście analogowe: Zakres:	+4 ~ +20 mA
Wejście analogowe: Dokładność:	±0.1% of full range
Analog Input: Bandwidth:	1 KHz
Analog Input: Input Impedance:	141 Ω
PWM
PWM: Channels:	1
PWM: Type:	PWM
PWM: Sink/Source (NPN/PNP):	Source
PWM: Frequency:	600 ~ 800 Hz
PWM: Duty Cycle:	1 to 100%
PWM: Mode:	Continuous
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.2 W (Typ.) , 22.0 W Max. (Note2)
Mechaniczny
Mechanical: Dimensions (mm):	53 x 27 x 87 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
