Główne cechy
- Działa na przeglądarkach, nie jest wymagane żadne dodatkowe oprogramowanie.
- Brak potrzeby programowania, strony internetowe zapewniają edytowanie logiki sterowania.
- Obsługuje maksymalnie "24 modułów mierników mocy Modbus ICP DAS + 8 modułów I/O Modbus" (maksymalnie 16 modułów typu TCP)
- Interfejsy COM3 i COM4 mogą indywidualnie łączyć się z maksymalnie 16 modułami Modbus RTU (w tym mierniki mocy i moduły I/O).
- Interfejs LAN może łączyć się z maksymalnie 16 modułami Modbus TCP (w tym mierniki mocy i moduły I/O).
- Obsługuje maksymalnie 4 mierniki mocy serii PM-4324 ICP DAS.
- Wyświetlanie danych mocy w czasie rzeczywistym lub historycznych za pomocą przeglądarki. Zapewnianie raportów statystycznych dotyczących danych mocy za pomocą przeglądarki.
- Zabezpieczona karta microSD do operacji logowania danych mocy. Automatyczne wysyłanie zarejestrowanych plików dziennika i ich odzyskiwanie po przywróceniu połączenia sieciowego.
- Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na energię.
- Funkcja powiadamiania o alarmach za pośrednictwem LINE, Email lub SMS.
- Funkcja powiadamiania o alarmach za pośrednictwem WeChat.
**Uwaga: Do wysyłania wiadomości do członków w ramach konta WeChat w przedsiębiorstwie konieczne jest konto Enterprise WeChat w Chinach. - Dostosowanie operacji urządzeń w zależności od ich stanu za pomocą modułów I/O Modbus.
- Zabezpieczona funkcja harmonogramu dla operacji modułów I/O (urządzeń).
- Obsługuje protokoły Modbus TCP/RTU, SNMP, FTP i MQTT.
- Obsługuje połączenie z platformą IoT Cloud (Microsoft Azure i IBM Bluemix); oraz oprogramowanie ICP DAS IoTstar Cloud.
- Obsługuje bezprzewodową komunikację danych 4G. (Pasmo częstotliwości dla EMEA, Koreań, Tajlandii, Indii i Tajwanu)
Wprowadzenie

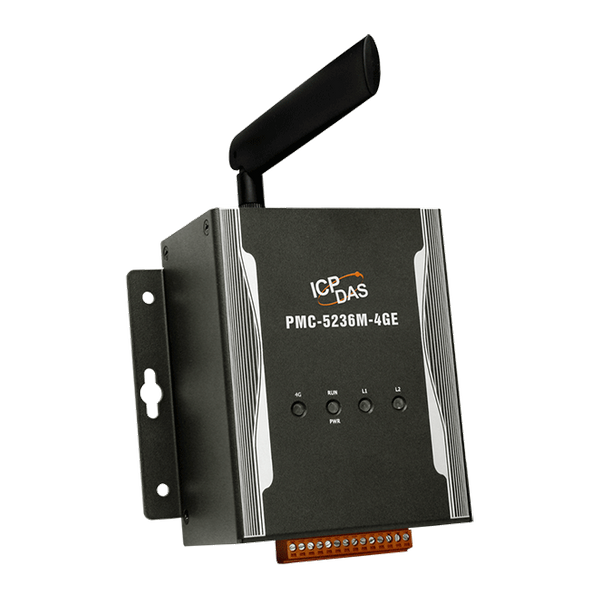

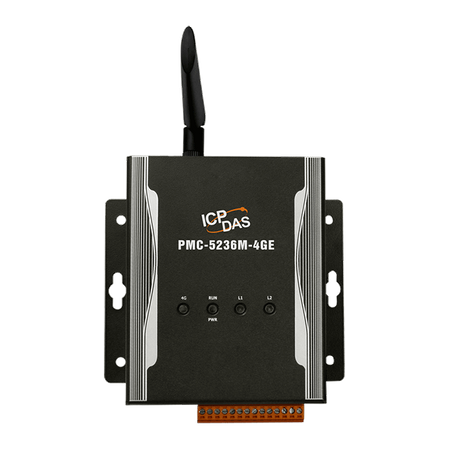

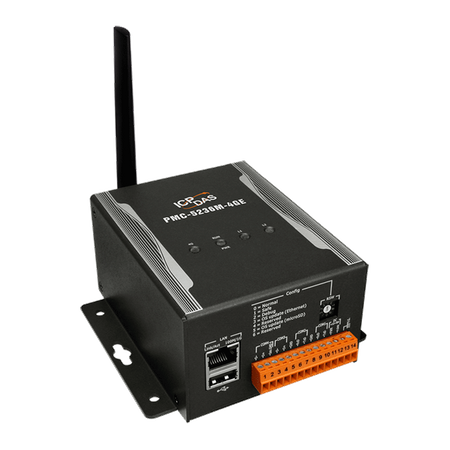

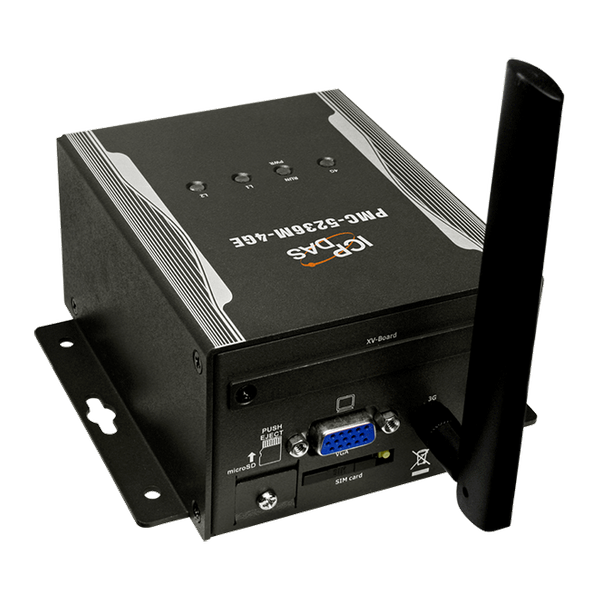

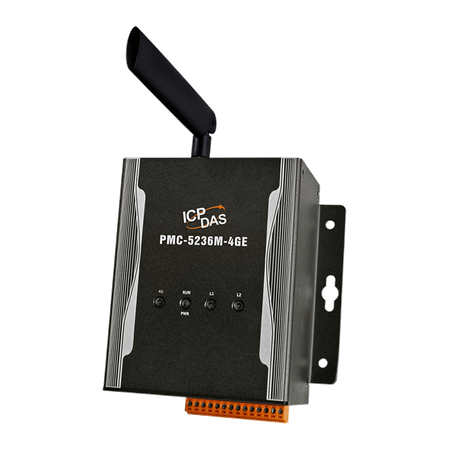

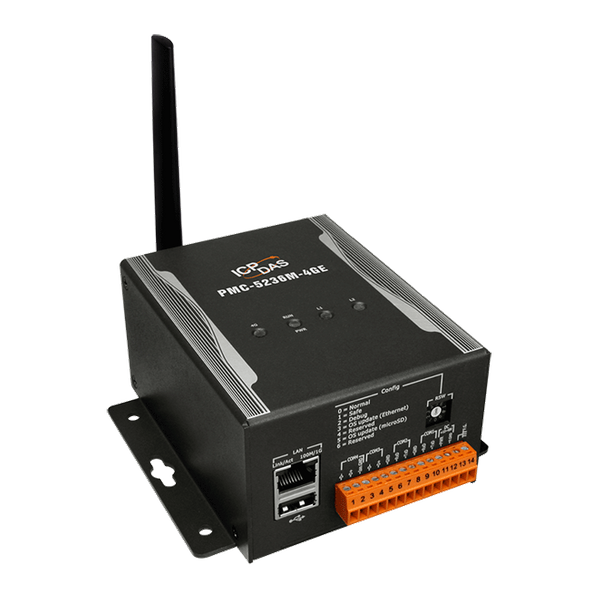

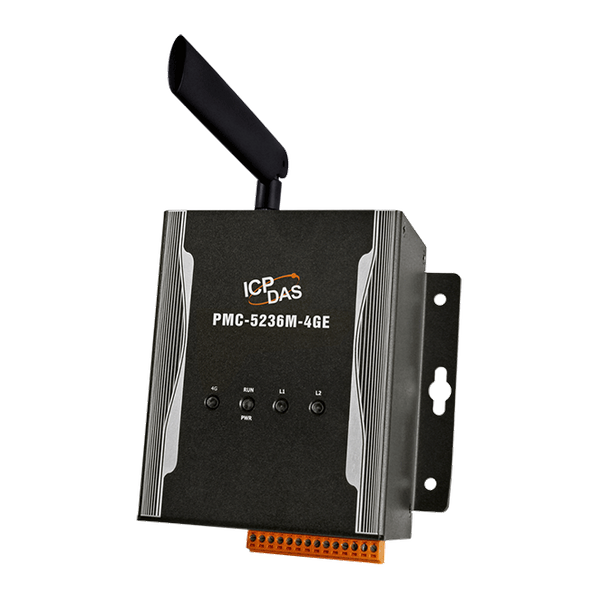

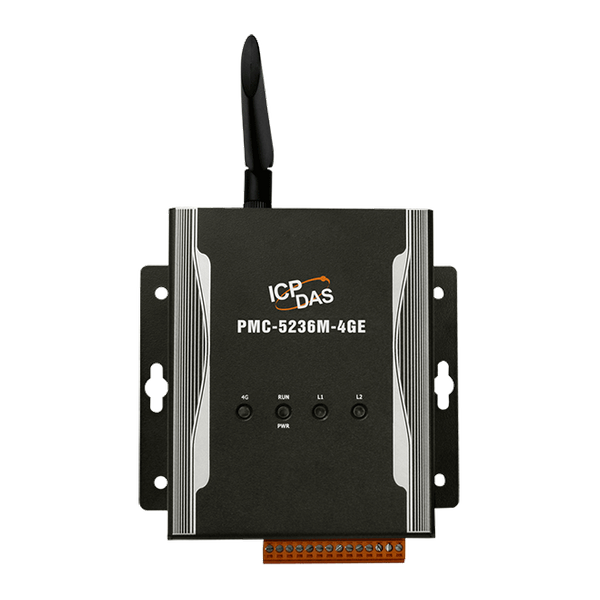

PMC-5236M-4GE to nowa generacja koncentratora mierników mocy, spełniająca trendy oszczędzania energii i redukcji emisji dwutlenku węgla w erze Industry 4.0. Zapewnia elastyczną integrację z miernikami mocy ICP DAS przez interfejs RS-485 lub Ethernet, a także oferuje różne funkcje takie jak: pomiar zużycia energii przez urządzenia, analiza zużycia energii, zarządzanie zapotrzebowaniem na energię oraz funkcje powiadamiania o alarmach. PMC-5236M-4GE posiada wbudowaną kartę Micro SD. Po pobraniu danych z miernika mocy, zapisuje je do pliku dziennika danych, a następnie automatycznie wysyła zarejestrowane pliki dzienników do centrum zarządzania backendu w celu analizy danych i statystyk. PMC-5236M-4GE oferuje przyjazny dla użytkownika i intuicyjny interfejs strony internetowej, który pozwala użytkownikom na wdrożenie systemu monitorowania i zarządzania energią za pomocą kilku kliknięć; nie jest wymagana żadna programowanie. Oprócz modułów I/O ICP DAS XV-Board i serii M-7000, PMC-5236M-4GE może również łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O oraz funkcjami takimi jak IF-THEN-ELSE logika, oraz funkcjami powiadamiania o alarmach za pośrednictwem LINE/WeChat/Email/SMS, PMC-5236M-4GE oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na energię oraz funkcje powiadamiania o alarmach. Może również przeprowadzać redukcję obciążenia urządzeń, jeśli jest to wymagane, oraz umożliwia monitorowanie w czasie rzeczywistym i kontrolę zużycia energii przez urządzenia. PMC-5236M-4GE obsługuje także protokoły Modbus TCP/RTU, SNMP, FTP i MQTT, które umożliwiają bezproblemową integrację z systemami zarządzania SCADA/MES/IT/IoT. Dzięki temu administrator może monitorować zużycie energii przez każde pojedyncze urządzenie, a także przeprowadzać statystyki i analizy danych dotyczących zużycia energii, co pozwala na poprawę ogólnej efektywności zużycia energii i oszczędności kosztów na rachunkach za media. Wszystkie te funkcje sprawiają, że PMC-5236M-4GE jest idealnym koncentratorem mierników mocy w aplikacjach monitorowania i zarządzania energią w erze Industry 4.0.Zastosowania
Pomiar, monitorowanie i zarządzanie energią
Parametry techniczne:
Product Range: | PMC Series |
Software | |
Software: Protocol: | • Modbus TCP/RTU for SCADA software ,
• FTP Client & Server ,
• SNMP & SNMP Trap ,
• MQTT Client (Message Publish & Subscribe; non-SSL & SSL) ,
• DDNS |
Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (Unlimited rule supported) ,
• Power meters & I/O modules monitoring and control ,
• Data Logger operation ,
• Timer operation (Unlimited set supported) ,
• Schedule operation (More Powerful; Unlimited set supported) ,
• Internal Register operation (70 set supported) ,
• Instant message sending function (LINE Notify, WeChat) ,
• non-SSL & SSL Email sending function. ,
• SMS message sending function. ,
• SNTP Time Synchronization |
Software: Power Management: | • Power Data Display ,
• Historical Power Data Report ,
• Power Demand Management ,
• PUE Setting and Display |
Software: IoT Service Integration: | • ICP DAS IoTstar IoT Cloud Management Software ,
• Microsoft Azure IoT Cloud platform ,
• IBM Bluemix IoT Cloud platform |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM CPU (1 GHz) |
CPU Module: Storage Expansion: | microSD socket with 4 GB microSD card (support up to 32 GB microSDHC card) |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power/Running ,
1 x Modem Status ,
1 x Mobile Network Status |
System 2G | |
System 2G: Pasmo częstotliwości: | GSM: 850/900/1800/1900 MHz |
2G System: GPRS Connectivity: | GPRS class 12/10; GPRS station class B |
3G System | |
3G System: Data Transmission Rate: | DC-HSPA+ Download: Max. 42 Mbps; Upload: Max 5.76 Mbps ,
TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2 Mbps ,
CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4 Mbps |
3G System: Frequency Band: | WCDMA 850/900/2100 MHz |
system 4G | |
System 4G: Szybkość transmisji danych: | Download Max 100 Mbps; Upload Max 50 Mbps |
4G System: Pasmo częstotliwości: | FDD LTE: B1/B3/B5/B7/B8/B20 MHz |
Rozszerzenie I/O | |
I/O Expansion: I/O Type: | XV-board |
I/O Expansion: Remote Module Support: | M-7000/DL/IR Series Module ,
Modbus RTU Slave Module ,
Modbus TCP Slave Module |
I/O Expansion: Power Meter: | PM Series Modbus meter |
ETHERNET | |
Ethernet: Porty: | RJ-45 x 1, 10/100/1000 Based-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
Porty COM: Porty: | COM 1: Reserved ,
COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. ,
COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. ,
COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max. |
Power | |
Power: Input Range: | 12 ~ 48 VDC |
Power: Consumption: | 6.5 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 117 x 126 x 58 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting/Wall Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
