Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- Pełna zgodność ze specyfikacjami 2.4 G / ZigBee
- Bezprzewodowy zasięg transmisji do 700 m

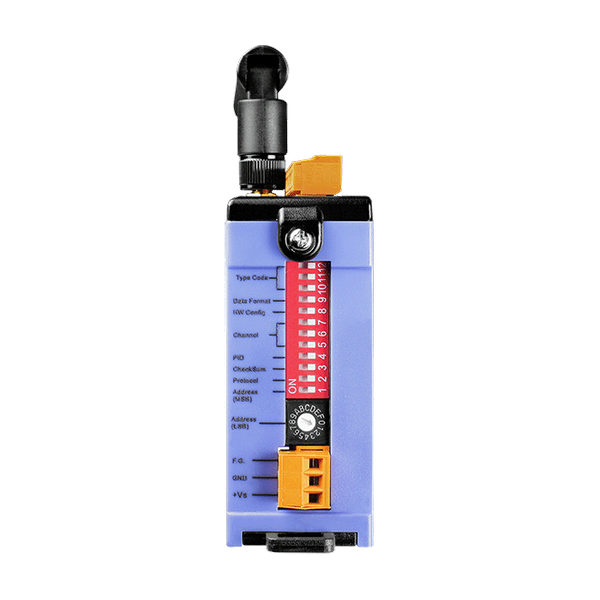

- Zewnętrzne przełączniki DIP i obrotowe do łatwej konfiguracji
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- 8 różnicowych kanałów wejściowych prądu
- Indywidualna konfiguracja kanałów
- Wykrywanie przerwania przewodu dla 4 ~ 20 mA
- Ochrona ESD ±4 kV (kontakt dla każdego terminala)
- Montaż na szynie DIN
Wprowadzenie

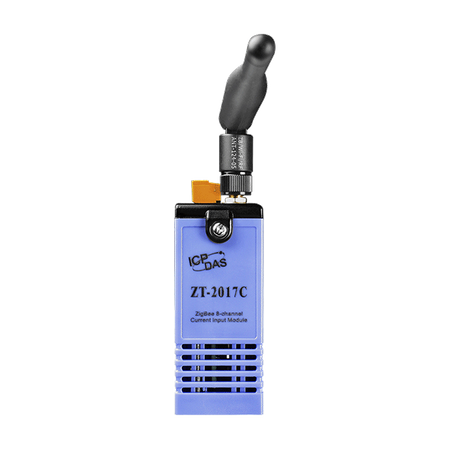

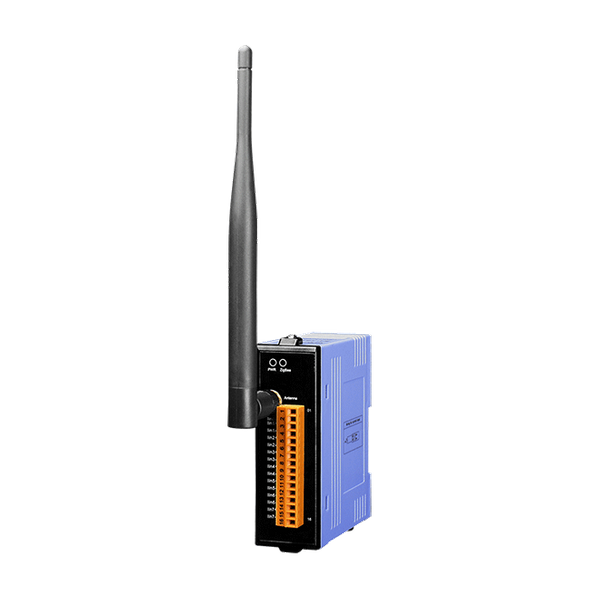

ZT-2017C to bezprzewodowy moduł ZigBee z 16-bitowym, 8-kanałowym różnicowym wejściem analogowym, który zapewnia programowalny zakres wejściowy na wszystkich kanałach analogowych (-20 mA ~ +20 mA, 0 ~ +20 mA lub +4 ~ +20 mA). Każdy kanał analogowy można skonfigurować dla indywidualnego zakresu i ma wysoką ochronę napięcia wspólnego 200 VDC. Moduł obsługuje wykrywanie przerwania przewodu dla 4 ~ 20 mA. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ZT-PID, kanał ZT i ustawienia kodu typu za pomocą połączenia przełączników obrotowych i DIP.
Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka, urządzenia testujące.
Parametry techniczne:
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, Communication Line and each Channel, ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz - 5 dBi Omni-directional Antenna |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED excluded) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Wejście analogowe: Typ: | -20 mA ~ +20 mA, 0 mA ~ +20 mA or +4 mA ~ +20 Ma |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Samples/Sec. (Total) |
| Analog Input: Bandwidth: | 15.7 Hz |
| Analog Input: Input Impedance: | 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes, 4 ~ 20 mA |
| Analog Input: Intra-module Isolation: | 3000 VDC |
Wyjście analogowe | |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.4 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
