Główne cechy
- Obsługuje Modbus TCP/UDP master i slave
- Obsługuje Modbus RTU/ASCII master i slave
- Maks. połączeń TCP (masters) na port szeregowy: 32
- Funkcja odczytu-cache zapewnia szybszą odpowiedź Modbus TCP/UDP
- Obsługuje UDP responder do wyszukiwania urządzeń (UDP Search)
- Konfiguracja sieci z użyciem statycznego IP lub DHCP
- Mikroserwer WWW do konfiguracji (HTTP)
- Automatyczna kontrola kierunku RS-485
- Złącze DB-9 męskie dla łatwego okablowania
- Ekonomiczna brama Modbus
Wprowadzenie
Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej wykorzystywanym sposobem łączenia elektronicznych urządzeń przemysłowych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład w systemie, który mierzy temperaturę i wilgotność, przekazując wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką końcową (RTU) w systemach SCADA.

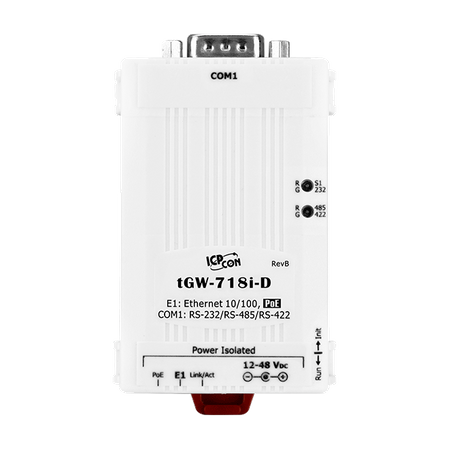

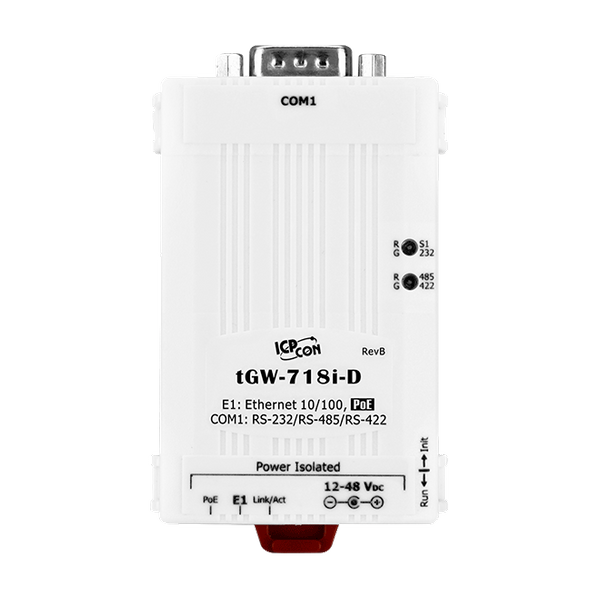

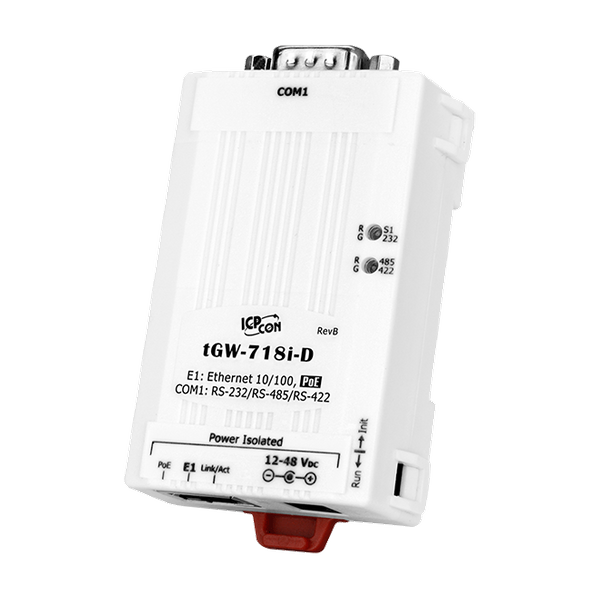

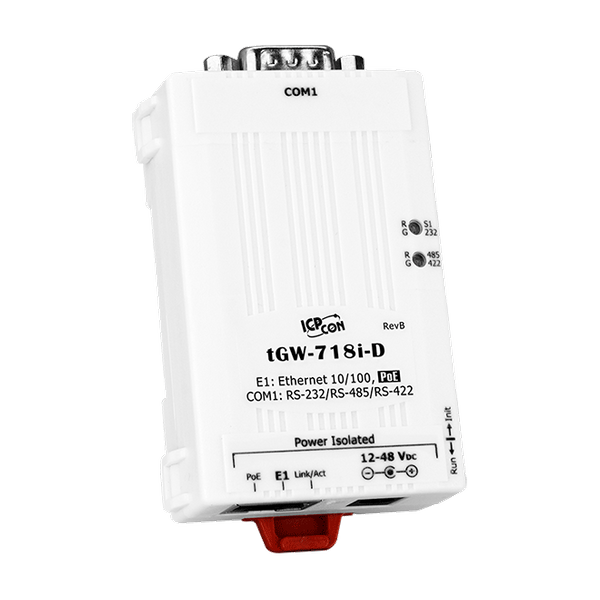

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabla w urządzeniach komunikacji szeregowej. Moduł może być używany do stworzenia aplikacji z połączeniem pary (oraz mostem szeregowym lub tunelem szeregowym), prowadząc dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne podczas łączenia komputerów głównych, serwerów lub innych urządzeń szeregowych wykorzystujących protokoły Modbus RTU/ASCII nieposiadających możliwości Ethernet.
Funkcja odczytu-cache jest wykorzystywana do przechowywania wcześniejszych żądań i odpowiedzi w pamięci modułu tGW-700. Kiedy inne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia RSU, odpowiedź z pamięci podręcznej jest zwracana natychmiastowo. Ta funkcja znacznie redukuje obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.
Moduł tGW-700(Non-T) oferuje zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) funkcjonalność Power over Ethernet (PoE) wykorzystującą standardowy kabel Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli nie ma przełącznika PoE na miejscu, moduł zaakceptuje również zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany do ultra-niskiego zużycia energii, redukując ukryte koszty wynikające z rosnących cen paliwa i energii elektrycznej, zwłaszcza gdy zainstalujesz dużą liczbę modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymywanie zielonego środowiska.
Zastosowania
Automatyka fabryczna, budynkowa i domowa Zdalna diagnostyka i zarządzanie Monitoring solarny
Parametry techniczne:
| Product Range: | tGW Modbus Gateway |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |

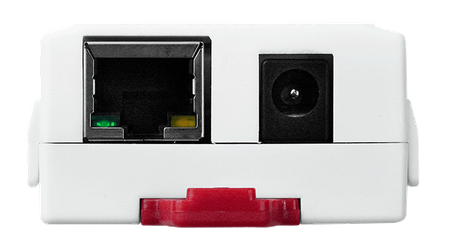

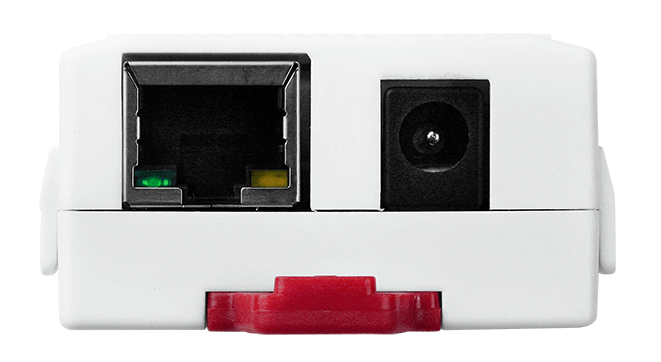

| Ethernet: Porty: | 10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232/RS-485/RS-422 (1000VDC Power Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 95 mm x 27 mm (W x H x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
