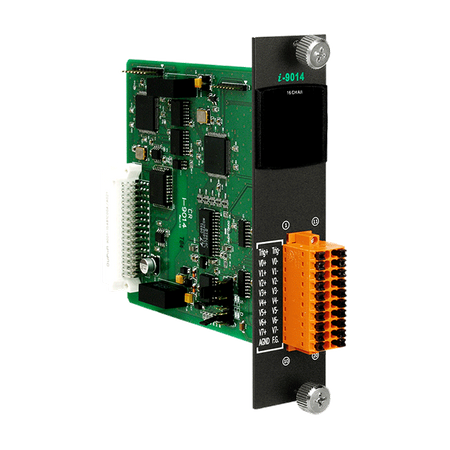

Name: I-9014
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 16 wejść jednobiegunowych / 8 różnicowych (Wybór za pomocą zworki)
• Zakres wejściowy: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±20 mA
• Konwerter ADC: 16-bit, 250 KHz
• Bufor FIFO: 4 K próbki
• Tryb wyzwalania zewnętrznego: post-trigger
• Start wyzwalania wewnętrznego / zewnętrznego
• Funkcja Magic Scan

Wprowadzenie

I-9014 to wysokowydajny moduł wejść analogowych. I-9014 oferuje do 16 wejść jednobiegunowych lub 8 różnicowych z rozdzielczością 16-bit, częstotliwością próbkowania 250kS/s oraz 4 k próbek w buforze FIFO, a także zapewnia izolację 2500 Vrms.

Moduł I-9014 zawiera imponującą funkcję skanowania o nazwie Magic Scan, która jest w stanie poprawić wiele funkcji i sprostać wymaganiom zaawansowanych użytkowników. Funkcja Magic Scan może skanować poszczególne kanały wejściowe przy różnych zakresach wejściowych, a przy skanowaniu pojedynczego kanału, częstotliwość próbkowania może być utrzymana na poziomie 250kS/s.

Funkcja Magic Scan na module I-9014 może być obsługiwana na dwa sposoby. Pierwszym jest standardowe skanowanie, a drugim jest funkcja Virtual Sample and Hold. Koszt prawie wszystkich kart AI jest wysoki, jeśli zawierają one funkcję Sample and Hold, ale ICP DAS oferuje teraz tańszą alternatywę.

Moduł I-9014 zawiera 4 k próbki w buforze FIFO dla konwersji A/D. Nowa technologia FIFO używa sygnału przerwania, co oznacza, że jeśli liczba próbek przekroczy zdefiniowany poziom FIFO, sygnał przerwania powiadomi hosta. Dzięki funkcji Magic Scan i buforowi FIFO 4 k, I-9014 może łatwo realizować aplikacje zbierania danych o wysokiej dokładności, dużej szybkości i krytycznym czasie.

Zastosowania

• Systemy akwizycji danych o dużej szybkości
• Analiza wibracji

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	16-ch Single-ended/8-ch Differential
Wejście analogowe: Typ:	Voltage、Current
Wejście analogowe: Zakres:	±10 V, ±5 V, ±2.5 V, ±1.25 V, -20 mA ~ +20 mA , (Requires Optional External 125 Ω Resistor)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	0.05% of FSR
Wejście analogowe: Częstotliwość próbkowania:	Single Channel Pacer Mode: 250 kS/s , Single Channel Polling Mode: 45 kS/s , 8 Channels Polling Mode: 25 kS/s
Analog Input: Input Impedance:	20 K, 200 K, 20 M (Jumper Select)
Wejście analogowe: Ochrona przed przepięciem:	+60 V ~ -45 V
Analog Input: FIFO Size:	4 K Words
Wejście analogowe: Tryb wyzwalania:	Polling, Pacer (Magic Scan)
Power
Power: Consumption:	2.5 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
