Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 64-kanałowe optycznie izolowane wyjście cyfrowe typu otwarty kolektor
- PISO-A64U: Źródło prądu, typ PNP
- Obsługa ID karty (przełącznik SMD)
- Obsługa odczytu statusu DO (poziom rejestru)
- 4 izolowane banki przy użyciu 4 izolowanych zewnętrznych źródeł zasilania
- Ochrona fotoizolacyjna 3750 Vrms
Wprowadzenie

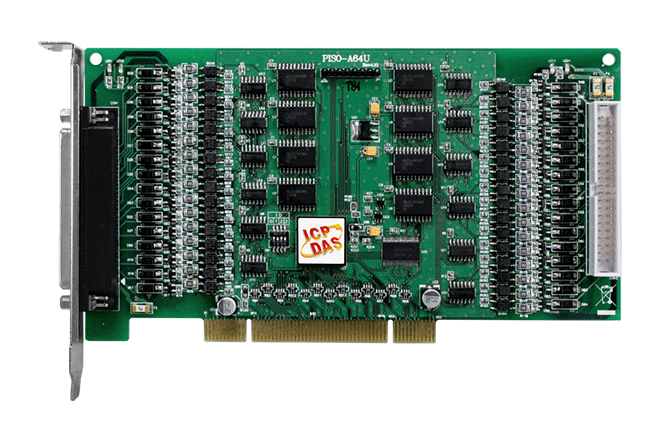

Karta uniwersalna PCI PISO-A64U obsługuje magistralę PCI 3.3 V/5 V. Karty te zapewniają 64 kanały izolowane DO, z których każdy oferuje tranzystor PNP oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Izolowane kanały DO wykorzystują krótki optyczny ścieżkę transmisji do przesyłu sygnału elektronicznego między elementami obwodu i utrzymania ich izolacji elektrycznej. Wyjścia otwarty kolektor (kanały DO) są zazwyczaj używane do powiadomień o alarmach i ostrzeżeniach, kontroli wyjścia sygnału, kontroli zewnętrznych obwodów wymagających wyższego poziomu napięcia oraz aplikacji transmisji sygnałów itp. Płytka działa jako interfejs do sygnałów logicznych polowych, eliminuje problemy z pętlą masy i izoluje komputer hosta od uszkodzeń napięciowych. Karty mają złącze DB-37 i 40-pinowy męski nagłówek, z których każde zawiera 32 kanały wyjściowe.
Karta PISO-A64U dodaje również na pokładzie przełącznik ID karty. Użytkownicy mogą ustawić ID karty, a następnie rozpoznać kartę po ID za pomocą oprogramowania przy użyciu dwóch lub więcej kart PISO-A64U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczony jest DLL oraz kontrolka Active X wraz z różnymi przykładami programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Zastosowania
- Automatyzacja fabryk
- Testowanie produktów
- Automatyzacja laboratoriów
Akcesoria
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 64 |
| Wyjście cyfrowe: Typ: | Source(PNP), Open Emitter |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA/+30 V for each channel @ 60% duty |
| Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 800 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
