Name: tSL-PA4R1
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Możliwość wykrywania statusu każdego segmentu kolorowego: WŁĄCZONY, WYŁĄCZONY lub Migający
6 kanałów wejściowych DC cyfrowych i 1 kanał wyjścia przekaźnikowego alarmowego
Zgodność z standardami IEEE802.11b/g/n
Wsparcie dla trybów infrastruktury i limit-AP dla sieci bezprzewodowych
Monitorowanie statusu dla użytkownika, zdefiniowane kombinacje wielu segmentów kolorowych
Raportowanie czasu trwania poprzedniego statusu
Obsługa protokołów Modbus RTU, Modbus TCP i MQTT
Interfejsy komunikacyjne RS-485/Ethernet
Zasilanie redundantne: PoE (IEEE 802.3af, Class 1) i wejście DC
Interfejs konfiguracji bazujący na sieci Web oraz aktualizacja firmware przez Ethernet
Wyjście przekaźnikowe dla urządzeń alarmowych

Wprowadzenie

Głównym celem zarządzania stanem maszyn jest skrócenie czasu przestoju oraz zmniejszenie kosztów produkcji. Najprostszym sposobem osiągnięcia tego jest instalacja inteligentnego modułu tSL-PA4R1 firmy ICPDAS, który monitoruje wyjścia wskaźników maszyny bez wpływu na działanie urządzenia, co pozwala na lepsze zrozumienie bieżącego etapu pracy maszyny oraz zapewnienie terminowego wsparcia systemu logistycznego w celu osiągnięcia celów produkcyjnych.

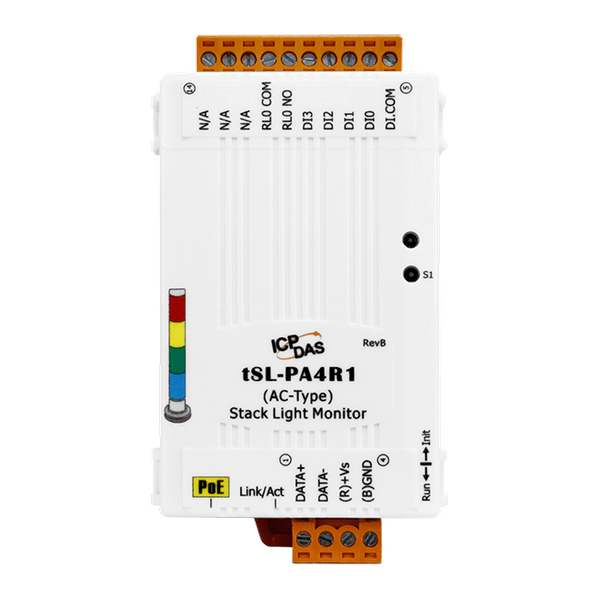

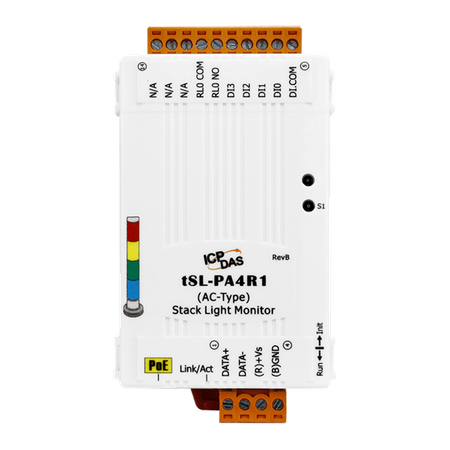

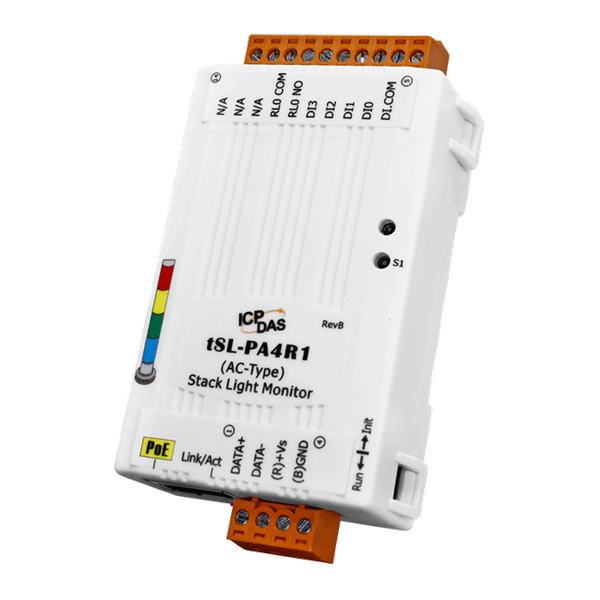

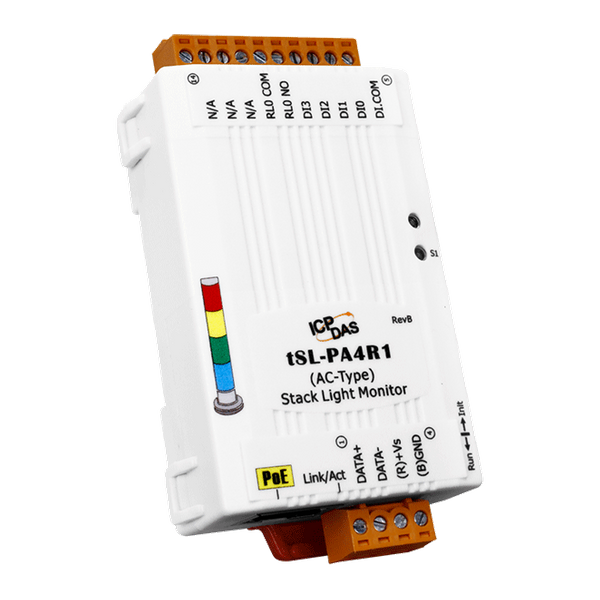

Moduł tSL-PA4R1 to moduł monitorujący światło wieżowe, który obejmuje 4-kanałowe wejście cyfrowe AC i 1-kanałowe wyjście przekaźnikowe, który może być użyty do monitorowania statusu światła wieżowego maszyny MES (Manufacturing Execution System). Moduł może wykrywać status każdego segmentu kolorowego światła wieżowego jako WYŁĄCZONY, WŁĄCZONY lub migający. Oprócz wykrywania statusu każdego indywidualnego segmentu kolorowego, można również zdefiniować status kombinacji wielu segmentów kolorowych, w tym możliwość raportowania czasu trwania poprzedniego statusu. Integracja modułu tSL-PA4R1 z systemem pozwala na łatwe wdrożenie monitorowania statusu światła wieżowego na MES za pomocą oprogramowania SCADA, co poprawia wykorzystanie i wydajność maszyny.

Zastosowania

Automatyzacja fabryk
Automatyzacja maszyn
Zdalna konserwacja
Zdalna diagnostyka
Urządzenia testowe

Parametry techniczne:

Product Range:	Stack Light Monitor
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
System
System: Security:	IP filter (whitelist) and Password (web)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	S1: System indicator , E1: PoE indicator (Green) , Link/Act (Yellow)
Wejście cyfrowe
Digital Input: Able to detect the status of each color segment: ON, OFF, or Flashing:	Yes
Wejście cyfrowe: Kanały:	4
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	80 VAC ~240 VAC
Wejście cyfrowe: OFF Poziom napięcia:	30 VAC Max.
Wejście cyfrowe: Izolacja:	3750 VDC
Digital Input: Input Impedance:	150 KΩ, 2 W
Digital Input: Overvoltage Protection:	300 VAC
Digital Input: Low Pass Filter:	0 ~ 6500 ms, programmable
Digital Input: Max. Stack Light Flashing Speed:	60 Hz
Digital Input: Report Duration of Previous Status:	Yes, 10 ~ 65500 ms
Digital Input: Status monitoring for user-defined combinations of multiple color segments:	Max. 81 combinations
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC or 5 A @ 30 VDC
Relay Output: Operate Time:	6 ms
Relay Output: Release Time:	3 ms
Relay Output: Electrical Endurance:	VDE: , 5 A @ 250 VAC 30,000 ops (10 ops/minute) at 75°C , 5 A @ 30 VDC 70,000 ops (10 ops/minute) at 75°C , UL: , 5 A @ 250 VAC/30 VDC 6,000 ops , 3 A @ 250 VAC/30 VDC 100,000 ops
Relay Output: Mechanical Endurance:	20,000,000 ops at no load (300 ops/minute)
Relay Output: Power on Value:	Yes, Programmable
Relay Output: Safe Value:	Yes, Programmable
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	Modbus/RTU, Modbus TCP and MQTT
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	Terminal Block: +10 ~ +48 VDC , PoE: IEEE 802.3af, Class 1
Power: Consumption:	PoE: 1 W Max. , Non-PoE: 0.9 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	52 x 98 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
