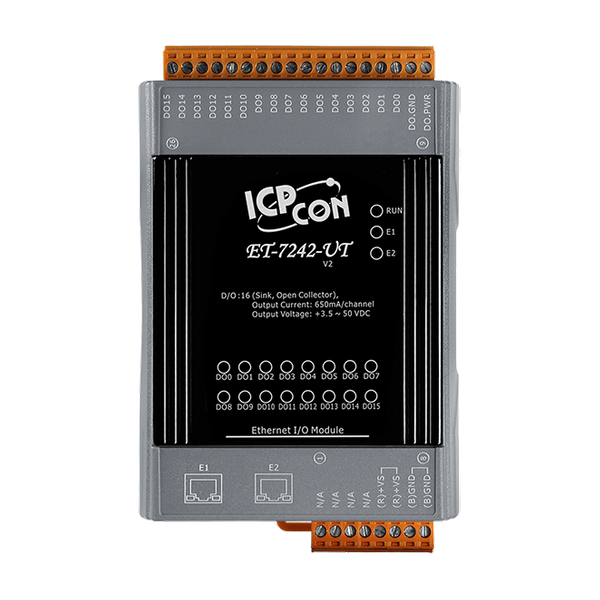

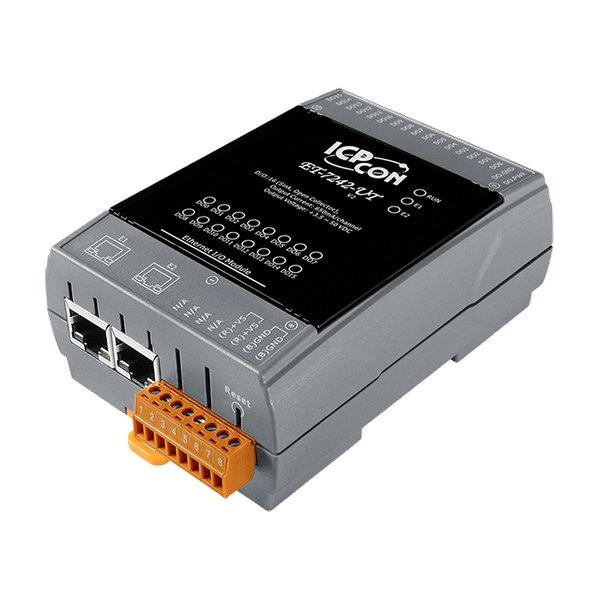

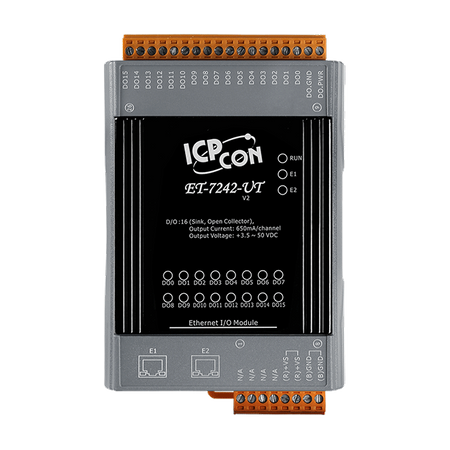

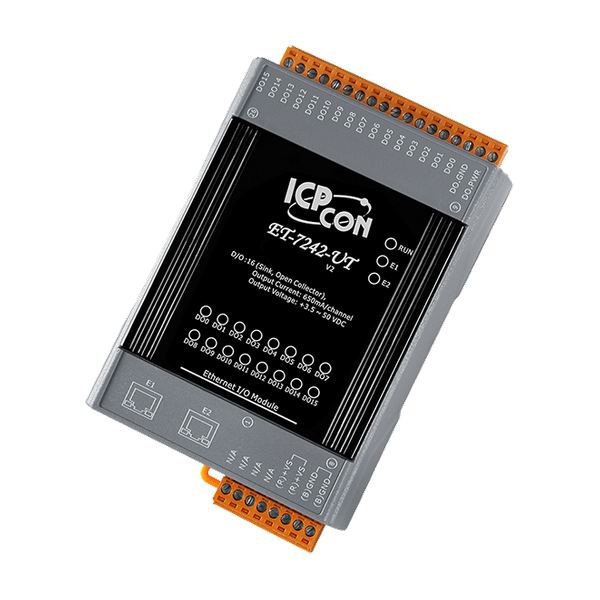

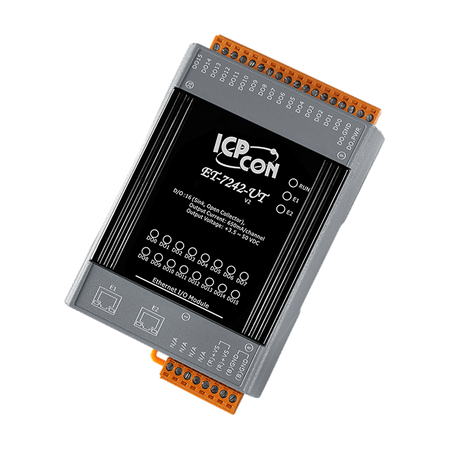

Name: ET-7242-UT
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wbudowany serwer WWW
Web HMI
Wsparcie dla protokołów Modbus TCP i Modbus UDP
Bezpieczeństwo komunikacji
2-portowy przełącznik Ethernet do topologii Daisy-Chain
Podwójny watchdog
Połączenie pary I/O
Wbudowane I/O
- DO: 16 kanałów

Wprowadzenie

ET-7242-UT oferuje 16 kanałów wyjść cyfrowych typu sink. Charakteryzuje się optyczną izolacją zapewniającą ochronę przed przepięciami o wartości 3750 VDC i nie posiada izolacji między kanałami. Wartości początkowe oraz bezpieczne wartości wyjść cyfrowych są programowalne. W niektórych zastosowaniach przemysłowych użytkownik może podłączyć kanał wyjścia ET-7242-UT do modułu przekaźnikowego serii RM, aby przełączać obciążenia indukcyjne.

Zastosowania

Automatyzacja budynków, automatyzacja fabryk, automatyzacja maszyn, zdalna konserwacja, zdalna diagnostyka, sprzęt testujący.

Parametry techniczne:

Product Range:	ET-7200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+ 3.5 to + 50 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/channel at 25°C , Direct drive power relay module
Wyjście cyfrowe: Ochrona przed przepięciem:	+60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.3 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	ID, Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.2 W (max.)
Power: Powered from Terminal Block:	+12 to +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	76 x 120 x 38 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-40 ~ +75°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 to 90% RH, Non-condensing
Status:	Available
