- Możliwość rejestrowania pomiarów CO2, temperatury, wilgotności i punktu rosy
- Niedysperyjny czujnik CO2 na podczerwień (NDIR)
- Ekran dotykowy LCD o przekątnej 2,8"
- Do 450 000 zapisów z datą i czasem
- Interfejs konfiguracyjny ekran dotykowy i przeglądarka internetowa
- Proste i potężne narzędzie programowe, aplikacja iOS i Android w zestawie
- Możliwość wyświetlania wielojęzycznych komunikatów na ekranie
- Obsługuje protokoły DCON, Modbus RTU i Modbus TCP
- Obsługa protokołu MQTT dla interfejsu Ethernet
- Obejmuje interfejsy komunikacyjne RS-485/Ethernet/Wi-Fi
- Redundantne źródła zasilania: PoE (IEEE 802.3af, klasa 1) i wejście DC
- Zgodność ze standardami IEEE802.11b/g/n
- Obsługa trybów sieci bezprzewodowej infrastruktura i limit-AP
- Wyjście przekaźnikowe dla alarmu dźwiękowego/świetlnego lub sterowania urządzeniem
- Interfejs konfiguracyjny oparty na przeglądarce i aktualizacja firmware poprzez Ethernet
- Aprobaty ochrony IP 65
Główne cechy
Wprowadzenie

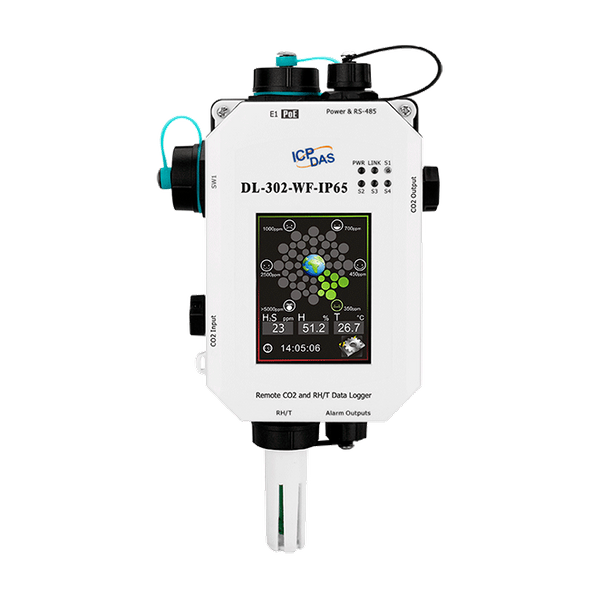

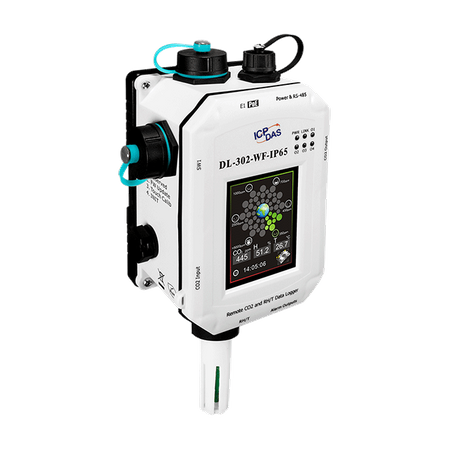

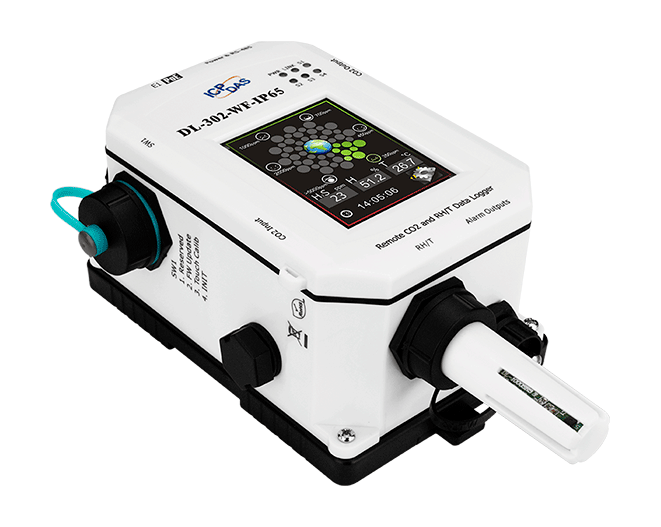

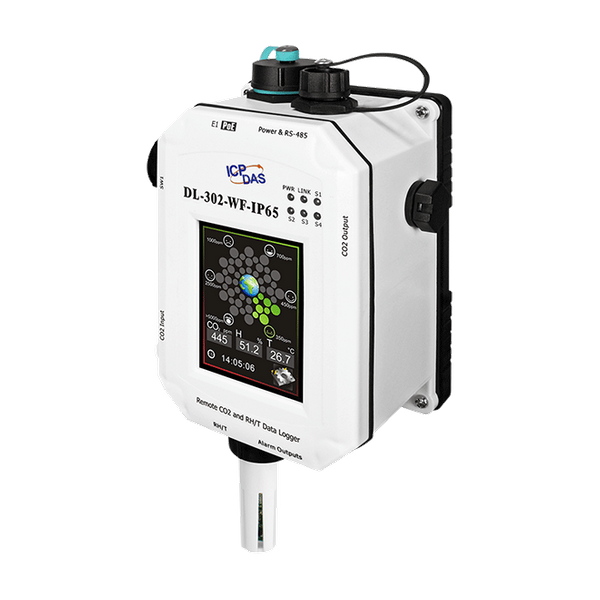

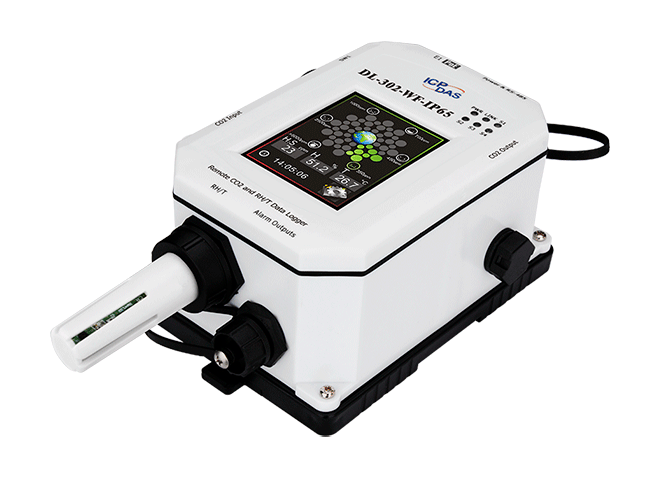

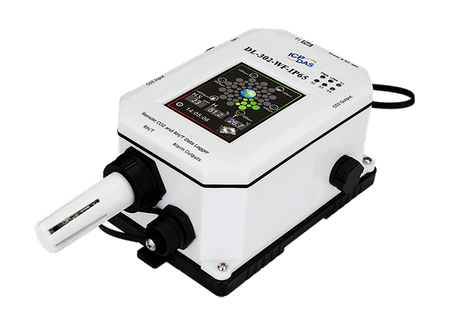

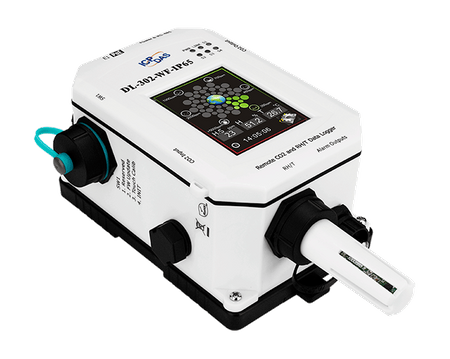

Seria DL-300-WF-IP65 to moduł detektora gazu z monitorowaniem, obsługujący interfejsy Wi-Fi, Ethernet i RS-485. Moduł zapewnia połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki szerokiemu zastosowaniu infrastruktury sieci 802.11, moduły pozwalają na łatwą integrację bezprzewodowej łączności z systemami monitorowania i sterowania. Urządzenia serii DL-300-WF-IP65 mogą rejestrować informacje dotyczące CO, CO2, HCHO, TVOC, NH3, H2S, temperatury, wilgotności i punktu rosy, w tym znaczniki daty i czasu, i mogą przechowywać do 450 000 rekordów do pobrania. Dane w czasie rzeczywistym mogą być uzyskiwane z serii Data Logger DL-300-WF-IP65 z dowolnego miejsca i w dowolnym czasie przy użyciu darmowego oprogramowania Windows, aplikacji iOS lub Android, pod warunkiem że urządzenia są połączone z tą samą lokalną siecią co rejestrator danych. Obsługiwane są popularne protokoły przemysłowe, takie jak DCON, Modbus RTU i Modbus TCP. W przypadku interfejsu Ethernet obsługiwany jest również protokół MQTT dla łączności M2M/IoT (Internet Rzeczy). Seria Data Logger DL-300-WF-IP65 może być podłączona poprzez szeroko stosowane interfejsy komunikacyjne, w tym RS-485, Ethernet, PoE i Wi-Fi, co oznacza, że urządzenie można łatwo zintegrować w istniejących systemach HMI lub SCADA, a także łatwo konserwować w systemie sterowania rozproszonego. Wersja IP65 serii DL-300-WF-IP65 została zaprojektowana do zastosowań przemysłowych w trudnych warunkach środowiskowych, oferując ochronę w klasie IP65. Wytrzymały RJ-45 zapewnia mocne, solidne połączenia i gwarantuje niezawodne działanie, nawet w aplikacjach narażonych na duże wibracje i wstrząsy.
Duży ekran dotykowy 2,8” LCD z czytelnym kolorowym wykresem wskazującym poziom CO/CO2
Obsługuje protokół MQTT do aplikacji IoT
Prosta i potężna aplikacja
Narzędzie iAir Utility można wykorzystać do konfigurowania modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów DL-300, aby status rozproszonych grup można było przeglądać i zarządzać nimi. Narzędzie umożliwia również pobieranie danych rejestracyjnych i eksportowanie ich do pliku .CSV, który następnie można zaimportować do dowolnego oprogramowania standardu przemysłowego lub arkusza kalkulacyjnego do analizy.
Wieloplatformowe oprogramowanie do zdalnego dostępu
Dane w czasie rzeczywistym z rejestratora danych DL-300 można uzyskiwać z dowolnego miejsca i w dowolnym czasie, korzystając z narzędzia iAir Utility, aplikacji iOS lub Android bądź przez przeglądarkę internetową, pod warunkiem że są one połączone z tą samą lokalną siecią co rejestrator danych.
Wyświetlanie komunikatów w wielu językach
Funkcja wyświetlania komunikatów na ekranie obsługuje zestawy znaków w wielu językach na podstawie kodowania UTF-8. Komunikaty mogą być wyświetlane na bieżąco za pomocą poleceń Modbus lub dynamiczną wiadomość można wysłać przez interfejs oparty na przeglądarce.
Dane w czasie rzeczywistym z serii DL-300-WF można uzyskać z dowolnego miejsca i o dowolnym czasie, korzystając z narzędzia WF-IIOT-Utility i aplikacji iOS.
Zastosowania
Farma grzybów
Wydajność wzrostu grzybów wymaga długiego monitorowania środowiska pod kątem stężenia CO2, temperatury i wilgotności oraz wysokiej wilgotności w miejscu uprawy. Ogólne wyposażenie nie może działać w takim środowisku, ale DL-308-WF-IP65 może rejestrować informacje dotyczące CO2, temperatury, wilgotności i punktu rosy wraz z datą i czasem w zakresie temperatur od -20˚C do +50˚C, i może przechowywać do 450 000 rekordów do pobrania. WISE-5231-3GWA ma funkcje timera i harmonogramu. Umożliwia użytkownikom ustawienie konkretnej daty lub czasu dla wykonania logiki sterowania lub wykonania określonych zadań, takich jak opóźnienie czasowe. Dzięki interfejsowi kalendarza ustawienie harmonogramu jest bardziej efektywne i elastyczne. Nie wymaga to programowania, tylko kilka prostych ustawień pozwoli osiągnąć kontrolę produkcji na farmie, kontrolę jakości, wznowienie produkcji itp.
Farma świń
Amoniak i siarkowodór to dwa z najgroźniejszych gazów w środowisku hodowli zwierząt. Bezpośrednio wpływają na wzrost i odporność zwierząt. Farma świń wymaga długoterminowego, natychmiastowego monitorowania środowiska pod kątem stężenia NH3, temperatury i wilgotności. Ogólne wyposażenie nie może działać w takim środowisku, ale DL-308-WF-IP65 może rejestrować informacje dotyczące NH3, temperatury, wilgotności i punktu rosy wraz z datą i czasem w zakresie temperatur od -20°C do +50°C, i może przechowywać do 450 000 rekordów do pobrania. WISE-5231-3GWA ma funkcje timera i harmonogramu. Umożliwia użytkownikom ustawienie konkretnej daty lub czasu dla wykonania logiki sterowania lub wykonania określonych zadań, takich jak opóźnienie czasowe. Dzięki interfejsowi kalendarza ustawienie harmonogramu jest bardziej efektywne i elastyczne. Nie wymaga to programowania, tylko kilka prostych ustawień pozwoli osiągnąć kontrolę produkcji na farmie, kontrolę jakości, wznowienie produkcji itp.
Parametry techniczne:
Product Range: | Industrial Sensor |
Software | |
Software: Built-in Web Server: | Yes |
Moduł CPU | |
CPU Module: Real Time Clock: | Yes |
CPU Module: Watchdog Timer: | Yes, Module (2.3 sec), Communication (Programmable) |
Wyświetl | |
Display: Backlight Life: | 20,000 hours |
Display: Brightness: | 160 cd/m2 |
Display: Touch Panel: | Yes |
Display: LCD Information Displayed: | 2.8 TFT (Resolution 240 x 320 x 16), Defective Pixels <= 3 |
Wskaźniki LED | |
LED Indicators: Status: | PWR: Green for normal operation ,
Link: Green for the Ethernet-linked ,
S1 ~ S4: Red for an alarm condition |
Pomiar temperatury | |
Temperature Measurement: Range: | -20 ~ +50°C |
Temperature Measurement: Resolution: | 0.1°C |
Temperature Measurement: Accuracy: | ±0.6°C |
Humidity Measurement | |
Humidity Measurement: Range: | 0 ~ 100% RH, Non-condensing |
Humidity Measurement: Resolution: | 0.1% RH, Non-condensing |
Humidity Measurement: Accuracy: | ±5% RH, Non-condensing |
Dew Point | |
Dew Point: Range: | Calculated using temperature and relative humidity |
Dew Point: Resolution: | 0.1°C |
CO2 Measurement | |
CO2 Measurement: Range: | 0 ~ 9999 ppm (NDIR) |
CO2 Measurement: Resolution: | 1 ppm |
CO2 Measurement: Accuracy: | ±30 ppm ±3% of measured value |
CO2 Measurement: Response Time: | 20 seconds |
CO2 Measurement: Warm-up Time: | 60 seconds |
System | |
System: Security: | IP filter (whitelist) and Password (web) |
System: Real Time Clock: | Yes |
System: Data Logger: | Yes, up to 450,000 records |
Wi-Fi | |
Wi-Fi: Transmission Distance (LoS): | 50 meters (LOS) |
Wi-Fi: Standard Supported: | IEEE 802.11 b/g/n |
Wi-Fi: RX Sensitivity: | -95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM |
Wi-Fi: Output Power: | 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM |
Wi-Fi: Mode: | Infrastructure & Limited AP |
Wi-Fi: Protocol: | Modbus/TCP |
Wi-Fi: Encryption: | WEP, WPA and WPA2 |
Wi-Fi: Antenna: | 1 dBi (PCB Antenna) |
Wyjście przekaźnikowe | |
Wyjście przekaźnikowe: Typ: | PhotoMos Relay × 4, 100 VDC @ 1 A |
ETHERNET | |
Ethernet: Porty: | 1x 10/100 Base-TX (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
Ethernet: PoE: | Yes |
Ethernet: Protocol: | Modbus/TCP, MQTT |
Porty COM | |
Porty COM: Porty: | 1 x RS-485 |
Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
COM Ports: Protocol: | DCON, Modbus/RTU |
Power | |
Power: Consumption: | PoE: 3.5 W (Max.) ,
Non-PoE: 3.1 W (Max.) |
Power: Powered from PoE: | IEEE 802.3af, Class 1 (48 V) |
Power: Powered from Terminal Block: | +12 ~+48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 116 x 211 x 70 (W x L x H) |
Mechanical: Installation: | DIN-Rail or Wall Mounting |
Mechanical: Ingress Protection Rating: | IP65 |
Środowisko | |
Environment: Operating Temperature: | -20 ~ +50°C |
Environment: Storage Temperature: | -30 ~ +75°C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
