Name: VP-4131-EN
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• PXA270, 520 MHz CPU
• 10.4" TFT LCD z panelem dotykowym
• Windows CE 5.0
• Funkcjonalność twardego real-time
• Bogate wsparcie oprogramowania
• Różne pamięci i magazyny danych
‣ 128 MB SDRAM i 96 MB Flash
‣ 16 KB EEPROM dla zachowania danych
‣ 512 KB Battery-backup SRAM dla zachowania danych

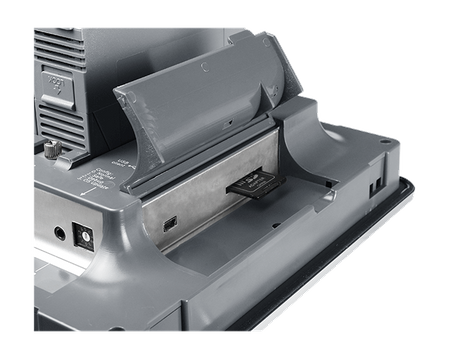

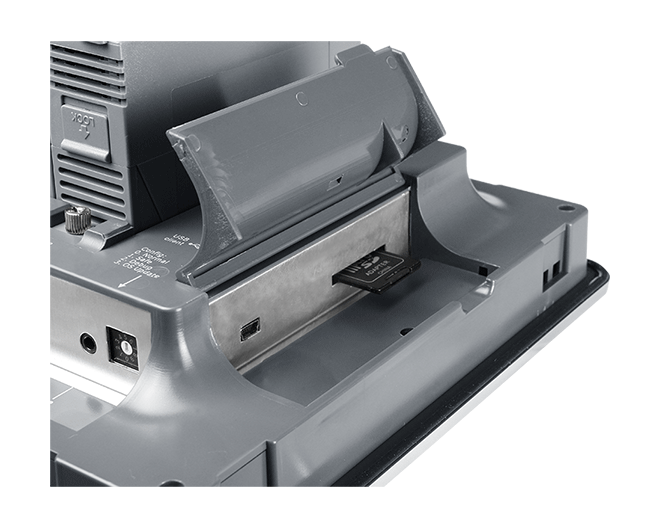

‣ 1 x gniazdo microSD z jedną kartą microSD

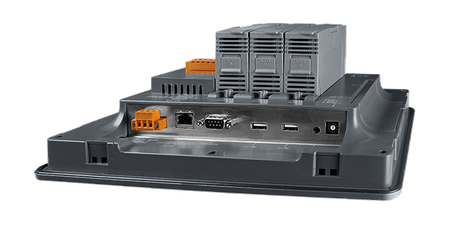

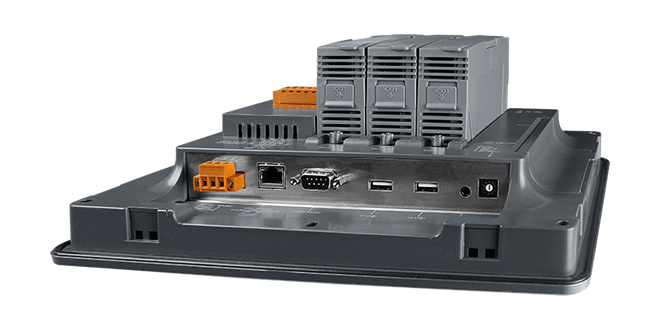

• Różne interfejsy komunikacyjne
‣ 1 x port Ethernet 10/100BASE-T
‣ 2 x porty szeregowe (RS-232/485)
‣ 2 x USB 2.0 (host)
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy sprzętowy numer seryjny dla ochrony oprogramowania

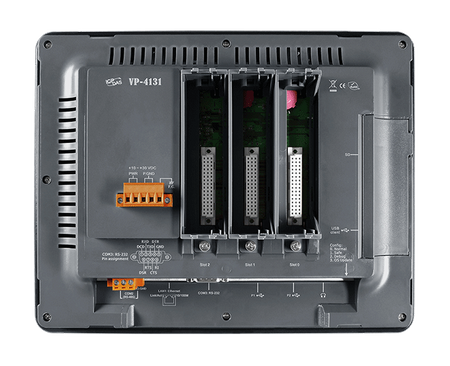

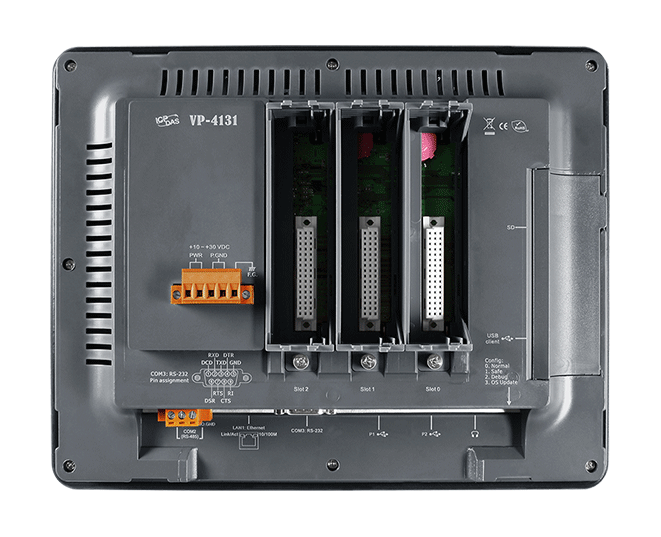

• 3 x sloty rozbudowy I/O
• 2 x wskaźniki LED
• Audio z wyjściem na słuchawki
• Wbudowany podwójny watchdog timer
• Przedni panel zgodny z IP65
• Temperatura pracy: -20 ~ +70 °C

Wprowadzenie

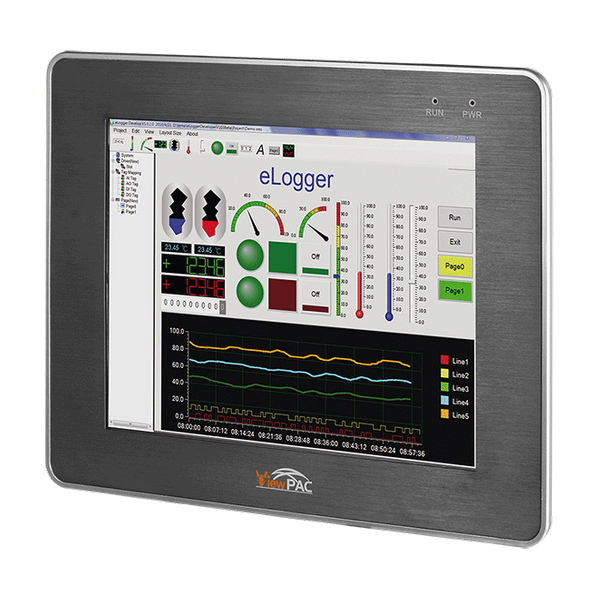

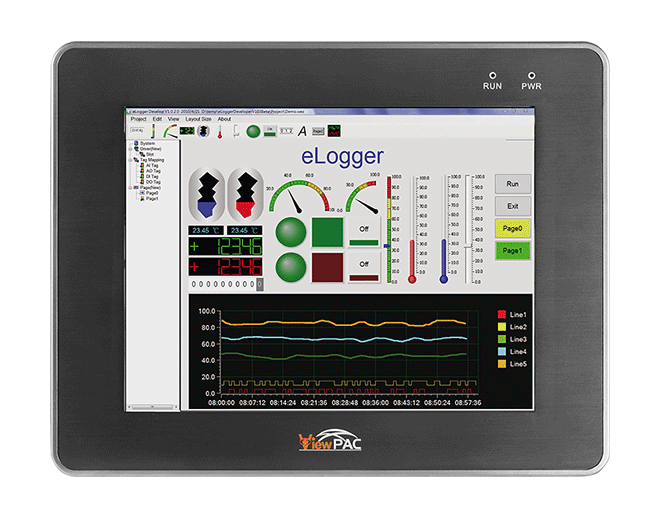

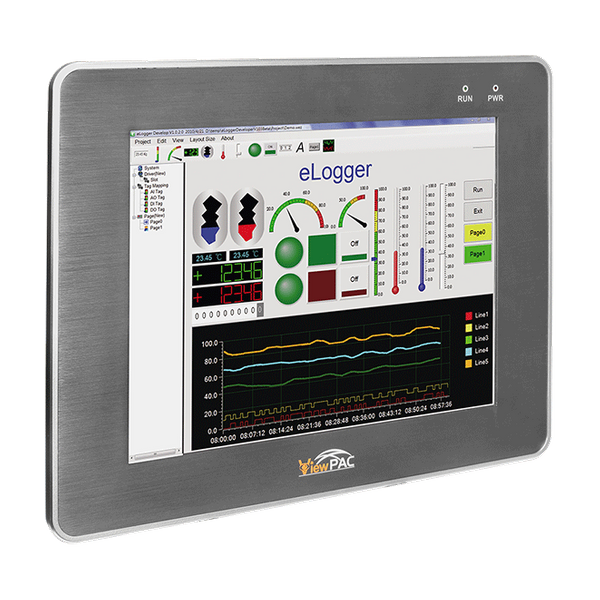

VP-4131-EN łączy w sobie WinPAC, wyświetlacz graficzny i klawiaturę w jednej jednostce. Wyposażony jest w procesor PXA270 (520 MHz) z systemem operacyjnym Windows CE.NET 5.0, różne interfejsy komunikacyjne (USB, Ethernet, RS-232/485), 3 sloty do rozszerzania modułów I/O, 10.4" wyświetlacz TFT LCD oraz gumową klawiaturę. System operacyjny Windows CE.NET 5.0 ma wiele zalet, w tym możliwość twardego real-time, mały rozmiar jądra, szybkie uruchamianie, głębokie poziomy obsługi przerywania, osiągalną deterministyczną kontrolę oraz niskie koszty. Działając na Windows CE.NET 5.0, ViewPAC daje możliwość uruchamiania oprogramowania sterującego na PC, takiego jak Visual Basic.NET, Visual C#, Embedded Visual C++, oprogramowanie SCADA, Soft PLC itp. W porównaniu z tradycyjnymi rozwiązaniami IPC + PLC, ViewPAC zmniejsza całkowite koszty systemu, zajmuje mniej miejsca i oferuje wszystkie najlepsze cechy IPC i PLC.

Parametry techniczne:

Product Range:	WinCE ViewPAC
Software
Software: OS:	Windows CE .NET 5.0
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for eVC, Dll for Visual Studio.Net 2003/2005/2008
Jednostka główna
Main Unit: CPU:	PXA270 or compatible, 32-bit, 520 MHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	128 MB SDRAM
Main Unit: Storage:	128 MB Flash, 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM, 512 KB Dual battery backup SRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Wyświetlacz: Typ:	LCD
Display: Size:	10.4" (4:3)
Display: Backlight Life:	50,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	800 x 600
Display: Touch Panel:	5-wire, resistive type; light transmission: 80 %
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	3
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Earphone-Out
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485 (2500 VDC Isolated)
USB
USB: Porty:	2 x USB 1.1 (host), 1 x USB 1.1 (client)
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Consumption:	8.5 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	293 x 231 x 129 (W x L x H)
Mechanical: Installation:	Panel mounting
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Mechanical: Weight:	3.6 Kg
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
