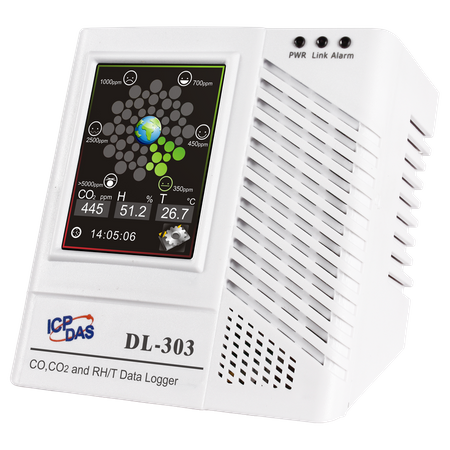

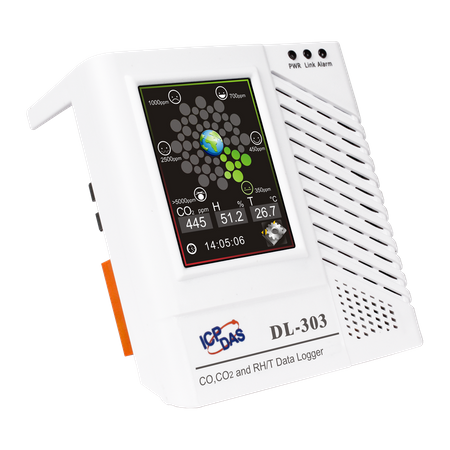

Name: DL-303
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wyświetlanie jednoczesne: CO, CO2, temperatura, wilgotność i punkt rosy
Zakres pomiarowy:
- CO: 0 ~ 1000 ppm
- CO2: 0 ~ 9999 ppm
Sensor CO2 oparty na technologii NDIR
Ekran dotykowy 2,8"
Możliwość przechowywania do 450 000 rekordów z datą i czasem
Interfejsy konfigurowane przez ekran dotykowy i przeglądarkę internetową
Bezplatne oprogramowanie, aplikacja na iOS i Android
Możliwość wyświetlania wielojęzycznych komunikatów
Obsługa protokołów DCON, Modbus RTU, Modbus TCP i MQTT

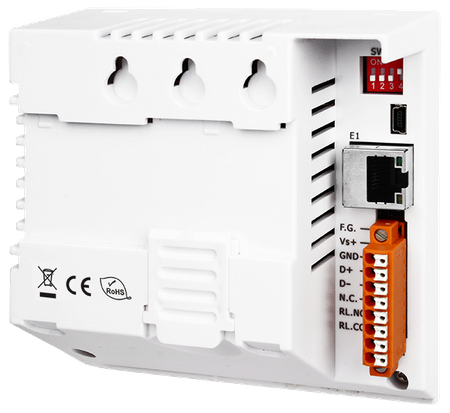

Interfejsy komunikacyjne RS-485/Ethernet/PoE
Wyjście przekaźnikowe dla urządzeń alarmowych lub sterowania IAQ

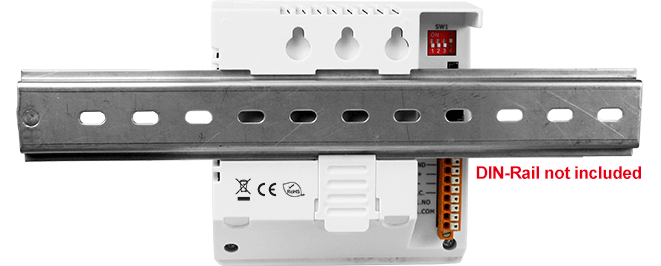

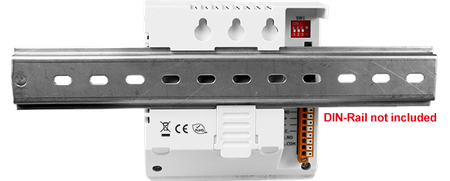

Montaż: na biurko, na szynę DIN lub na ścianę

Wprowadzenie

Seria urządzeń DL-300 służy do rejestrowania informacji dotyczących CO, CO2, temperatury, wilgotności i punktu rosy, wraz ze znacznikami daty i czasu, i jest w stanie przechowywać do 450 000 rekordów możliwych do pobrania. Dane w czasie rzeczywistym mogą być dostępne z loggera danych DL-300 w dowolnym miejscu i czasie przy użyciu darmowego oprogramowania na Windows, aplikacji na iOS lub Android. Wsparcie dla popularnych protokołów przemysłowych takich jak DCON, Modbus RTU oraz Modbus TCP, a także dla nowoczesnych protokołów łączności M2M/IoT (Internet Rzeczy) - MQTT. Logger danych DL-300 można połączyć za pomocą powszechnie stosowanych interfejsów komunikacyjnych, w tym RS-485, Ethernet i PoE, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA, oraz jest łatwo konserwowane w rozproszonym systemie sterowania.

► Duży dotykowy ekran LCD 2,8" z kolorowym wskaźnikiem poziomu CO/CO2

► Obsługuje protokół MQTT do aplikacji IoT

► Bezpłatne i zaawansowane oprogramowanie DL300 Utility

Oprogramowanie DL300 Utility umożliwia konfigurowanie modułów, monitorowanie danych w czasie rzeczywistym, grupowanie modułów DL-300 do podglądu i zarządzania stanem grup dystrybucyjnych. Narzędzie pozwala także na pobieranie i eksportowanie danych do pliku .CSV, który można zaimportować do dowolnego standardowego oprogramowania przemysłowego lub arkusza kalkulacyjnego do analizy.

► Wyświetlanie komunikatów w wielu językach

Funkcja wyświetlania komunikatów na ekranie wspiera wiele zestawów znaków opartych na kodowaniu UTF-8. Użytkownicy mogą zdalnie wyświetlać zarówno wstępnie skonfigurowane komunikaty, jak i dynamiczne wiadomości, aby przypominać operatorowi o codziennym harmonogramie lub instrukcjach kontroli urządzeń IAQ.

► Wsparcie dla zdalnego dostępu na wielu platformach

Dane bieżące z Loggera danych DL-300 mogą być dostępne z każdego miejsca i o dowolnej porze, korzystając z DL300 Utility, aplikacji na iOS lub Android, albo za pomocą regularnej przeglądarki internetowej, o ile są one podłączone do tej samej lokalnej sieci co Logger danych.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwi i apteki
Zarządzanie budynkami i energia
Zarządzanie magazynami
Muzea, archiwa i galerie

Parametry techniczne:

Product Range:	Industrial Sensor
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Real Time Clock:	Yes
Wyświetl
Display: Backlight Life:	20,000 hours
Display: Brightness:	160 cd/m2
Display: Touch Panel:	Yes
Display: LCD Information Displayed:	2.8 TFT (Resolution 240 x 320 x 16), Defective Pixels <= 3
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH
Humidity Measurement: Resolution:	0.1% RH
Humidity Measurement: Accuracy:	±5% RH
Dew Point
Dew Point: Range:	Calculated using temperature and relative humidity
Dew Point: Resolution:	0.1°C
CO Measurement
CO Measurement: Sensor Type:	Electrochemical Sensor
CO Measurement: Range:	0 ~ 1000 ppm
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	300 seconds
CO2 Measurement
CO2 Measurement: Sensor Type:	Non-dispersive infrared (NDIR) Sensor
CO2 Measurement: Range:	0 ~ 9999 ppm
CO2 Measurement: Resolution:	1 ppm
CO2 Measurement: Accuracy:	±30 ppm ±3% of measured value
CO2 Measurement: Response Time:	20 seconds
CO2 Measurement: Warm-up Time:	60 seconds
System
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Typ:	Form A × 1, SPST
Relay Output: Contact Rating:	30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	1x 10/100 Base-TX (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Ethernet: PoE:	Yes
Ethernet: Protocol:	Modbus/TCP, MQTT
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON, Modbus/RTU
Power
Power: Consumption:	PoE: 2.83 W (Max.) , Non-PoE: 2.24 W (Max.)
Power: Powered from PoE:	IEEE 802.3af, Class 1 (48 V)
Power: Powered from Terminal Block:	+12 ~+48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	106 x 114 x 56 (W x L x H)
Mechanical: Installation:	Desktop, DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	0 ~ +50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
