Główne cechy
- Zgodność ze specyfikacją CAN 2.0A i 2.0B
- Pełna zgodność ze standardem ISO 11898-2
- Obsługa różnych szybkości CAN od 10K bps do 1M bps
- Obsługa definiowanej przez użytkownika szybkości CAN
- Obsługa różnych szybkości USB od 110 bps do 230400 bps
- Wbudowany wybierany rezystor końcowy 120 Ω
- Programowalne parametry komunikacji CAN i USB
- Wskaźniki zasilania, przepływu danych i błędów dla CAN i USB
- Wbudowany watchdog
- Obsługa trybu połączenia pary
- Oprogramowanie buforujące po stronie CAN i USB
- Obsługa definiowanych przez użytkownika znaków końcowych w trybie połączenia pary
- Tryb "tylko do odsłuchu"
- Obsługa znacznika czasu odpowiedzi po stronie USB
Wprowadzenie

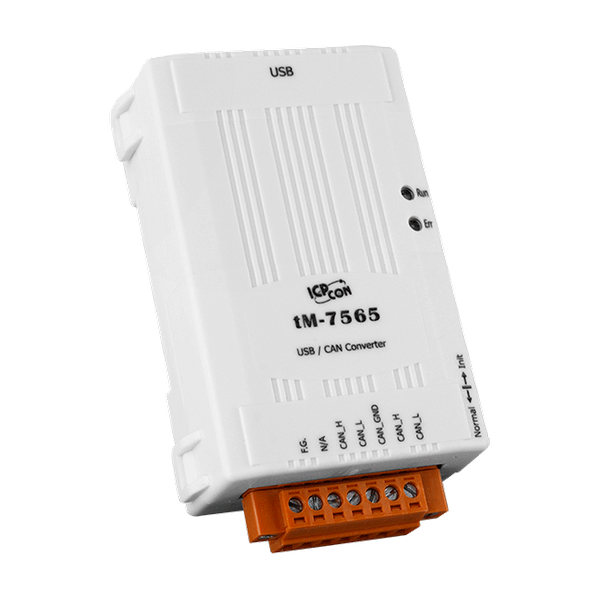

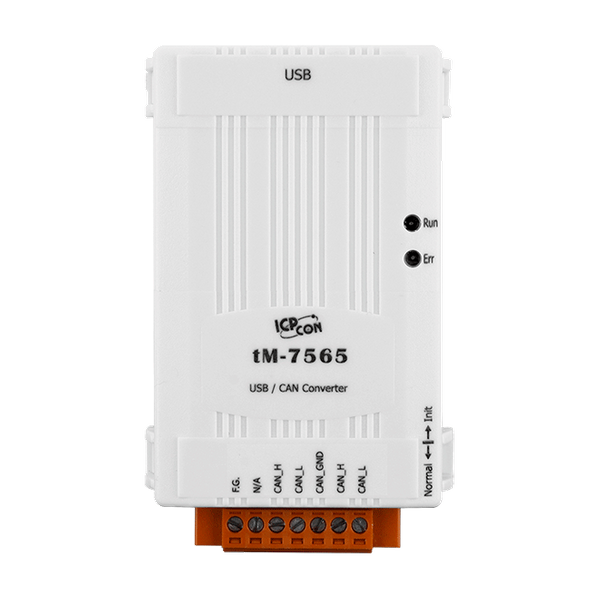

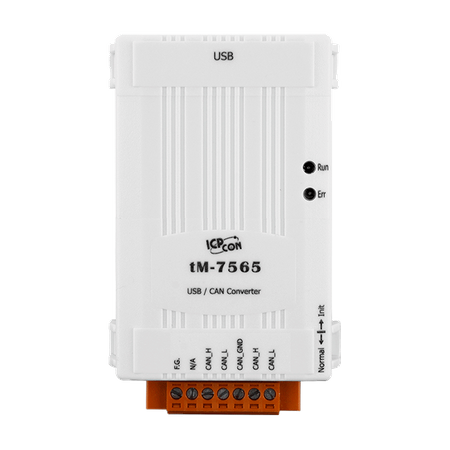

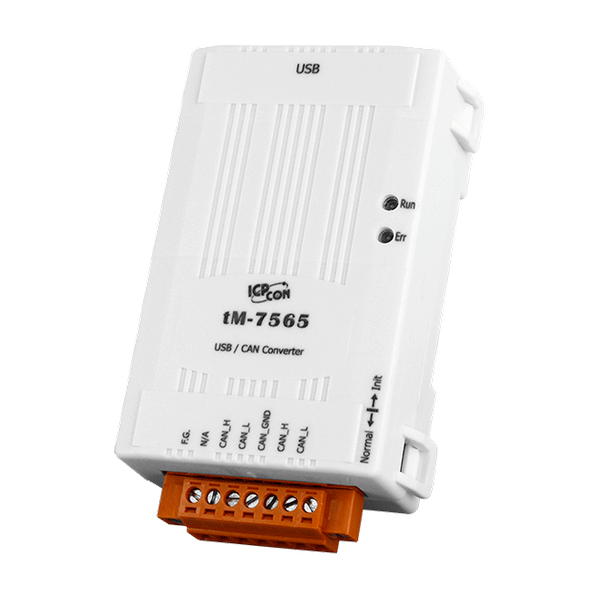

ICP DAS oferuje różnorodne rozwiązania konwerterów USB na CAN, które są szeroko polecane na rynku. Konwertery USB na CAN pomagają użytkownikom w realizacji komunikacji z siecią CAN poprzez interfejs USB. Aby sprostać wymaganiom kosztowym, oferujemy nowe rozwiązanie konwertera USB na CAN - tM-7565. tM-7565 to mały konwerter USB na CAN, który zmieści się w węższych przestrzeniach dzięki swoim niewielkim rozmiarom. Posiada interfejs USB, dzięki czemu jest łatwy w użyciu z laptopem. Posiada izolację po stronie zasilania i po stronie magistrali CAN, co zapewnia dobrą wydajność. Funkcje tM-7565 są w pełni kompatybilne z I-7565. Dodatkowo oferuje nową funkcję, taką jak tryb tylko do nasłuchu. Użytkownik może korzystać z tej funkcji do monitorowania wiadomości magistrali CAN i diagnostyki błędów. Dzięki powyższym cechom tM-7565 jest ekonomicznym i praktycznym rozwiązaniem konwertera USB na CAN.
Dodatkowo rozszerzamy funkcjonalności tM-7565 na potrzeby niektórych specjalnych zastosowań. W trybie połączenia parami, tM-7565 może być używany do komunikacji między dwoma komputerami PC za pomocą USB. Architektura aplikacji może wyglądać następująco.
Zastosowania
- Automatyka przemysłowa
- Automatyka budynkowa
- Automatyka domowa
- Systemy sterowania
- Systemy monitoringu
- Automatyzacja pojazdów
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Run LED: Power and Data Flow ,
1 x Err LED: Error |
USB | |
| USB: Specification: | USB 1.1 and 2.0 standard |

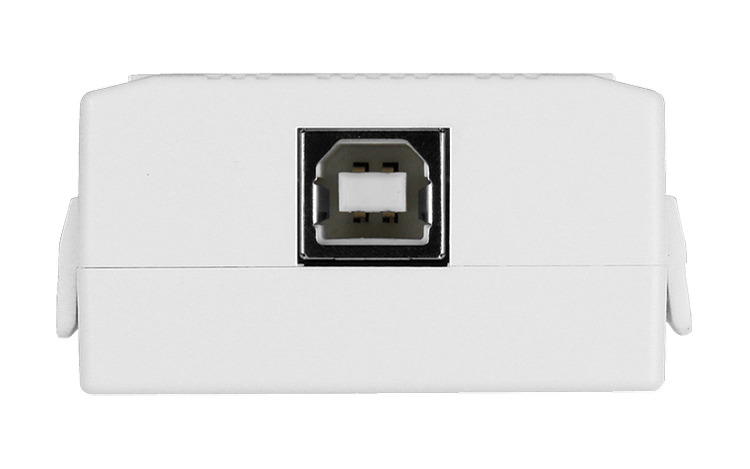

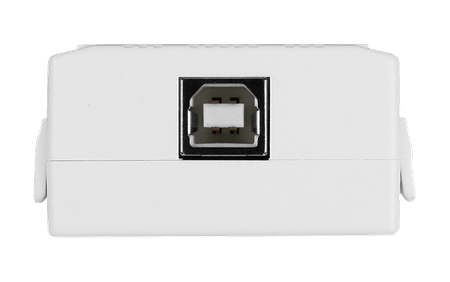

| USB: Connector: | 1 x USB (Type B) |
| USB: Driver: | Windows XP, Win 7, Win 10, Win 11 and Linux |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | USB power delivery |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 x 87 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
