Główne cechy
- ISM 2.4 GHz Częstotliwość operacyjna
- W pełni zgodny z 2.4 G (specyfikacje IEEE802.15.4/ZigBee)
- W pełni zgodny z ZigBee Pro (ZigBee 2007)
- Zasięg bezprzewodowej transmisji do 700 m (domyślnie)
- Regulowana moc wyjściowa transmisji RF
- Obsługuje szyfrowanie AES-128 dla komunikacji bezprzewodowej
- Oprogramowanie do konfiguracji GUI (wersja Windows)
- Obsługa interfejsu RS-232/RS-485
- Identyfikacja źródła dla danych nieadresowanych urządzeń
- Obsługuje transmisję nadawczą dla redundancji ścieżki transmisji
- Obsługuje transmisję jednokierunkową, aby zmniejszyć obciążenie sieci
- Obsługa narzędzia topologii do monitorowania i poprawy sieci
- Montaż na szynie DIN
Wprowadzenie

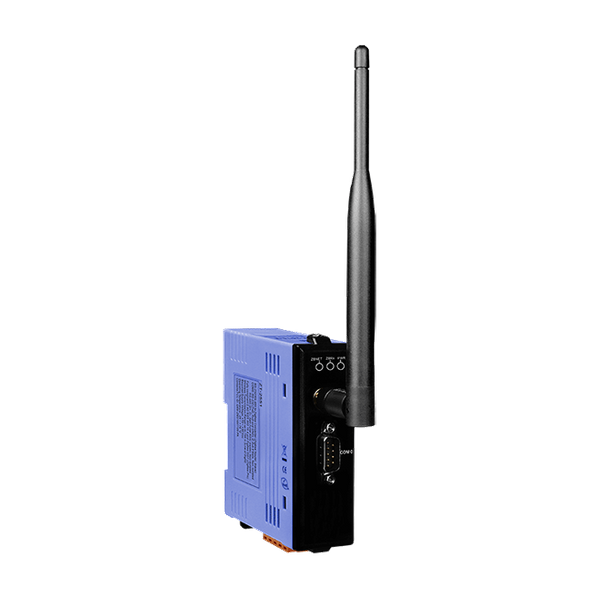

Moduły serii ZT-2550 i ZT-2551 to małe, bezprzewodowe konwertery ZigBee oparte na standardzie IEEE802.15.4, które umożliwiają konwersję interfejsów RS-232, RS-485 na osobistą sieć ZigBee. Typowy zasięg transmisji produktów ZigBee serii ZT ICP DAS wynosi 700 metrów (LOS, linia widzenia), z zakresem częstotliwości transmisji od 2.405 GHz do 2.48 GHz, podzielonym na sektory 5 MHz, oferującym 16 kanałów i 16384 identyfikatorów PAN. Seria ZT-2000 to nie tylko konwerter dalekiego zasięgu, ale także może działać jako router ZigBee, aby zwiększyć zasięg transmisji i poprawić jakość sygnału bezprzewodowego. Produkty serii ZT-2000 są przeznaczone do zestawu protokołów komunikacyjnych wysokiego poziomu, używając małych, niskomocowych modułów radiowych, które są zgodne ze standardem ZigBee 2007 (ZigBee Pro) organizacji ZigBee Alliance. W sieci ZigBee dozwolony jest tylko jeden główny urządzenie ZigBee nazywany „Koordynatorem ZigBee”. Produkty serii ZT-2550 służą do inicjalizacji i zarządzania routowaniem. Dodatkowo, jedna sieć ZigBee może zarządzać 255 routerami ZigBee i odpowiadać za odbieranie lub przekazywanie danych z węzła nadrzędnego lub podrzędnego. Dostępne jest graficzne narzędzie konfiguracyjne kompatybilne z systemami Windows. Narzędzie to pozwala użytkownikom na ustawienie różnych konfiguracji w zależności od rodzaju aplikacji, wraz z wieloma wymaganymi zmiennymi ZigBee, takimi jak identyfikator PAN. Przyjazny interfejs użytkownika ułatwia również zapoznanie się z serią ZT-2000.
Zastosowania
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 8-bit microprocessor |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x Net ,
1 x RxD |
RF | |
| RF: Channels: | 16 |
| RF: Transmission Power: | 11 dBm |
ZigBee | |
| ZigBee: Antenna: | 5 dBi Omni-Directional antenna |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED included) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (TxD, RxD and GND) ,
1 x RS-232 (DB9 Male) ,
1 x RS-485 (DATA+, DATA-; internal ASIC self-tuner) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 30 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
