Główne cechy
- Działa w przeglądarkach internetowych, nie są wymagane dodatkowe narzędzia programowe.
- Brak konieczności programowania, dostępne strony internetowe do edycji logiki sterowania.
- Obsługuje maksymalnie "24 moduły ICP DAS Modbus Power Meter + 8 modułów Modbus I/O" (maks. łączna liczba 16 modułów typu TCP)
- Interfejsy COM3 i COM4 mogą indywidualnie obsłużyć maksymalnie 16 modułów Modbus RTU (w tym Power Meter i moduły I/O).
- Interfejs LAN może obsłużyć maksymalnie 16 modułów Modbus TCP (w tym Power Meter i moduły I/O).
- Obsługuje maksymalnie 4 mierniki mocy z serii ICP DAS PM-4324.
- Wyświetlanie danych energetycznych w czasie rzeczywistym lub historycznych przez przeglądarkę. Dostępny raport statystyk danych energetycznych przez przeglądarkę.
- Udostępnienie karty microSD do operacji rejestracji danych energetycznych. Automatyczne przesyłanie zwrotne i odzyskiwanie plików rejestrów danych po przywróceniu połączenia sieciowego.
- Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na energię.
- Funkcja powiadamiania o alarmach za pośrednictwem LINE, e-maila lub SMS.
- Dostosowywanie operacji urządzeń według stanu ich zużycia energii za pomocą modułów Modbus I/O.
- Funkcja harmonogramu operacji modułów I/O (urządzeń).
- Obsługuje protokoły Modbus TCP/RTU, SNMP, FTP i MQTT.
- Obsługuje połączenie z platformą chmury IoT (Microsoft Azure i IBM Bluemix) oraz oprogramowanie chmurowe ICP DAS IoTstar.
- Obsługuje komunikację bezprzewodową 4G danych. (Pasmo częstotliwości dla Chin)
Wprowadzenie

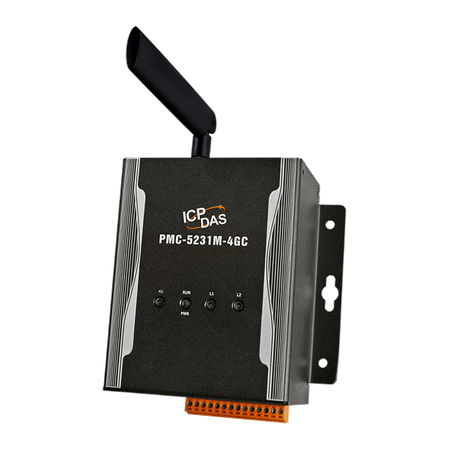

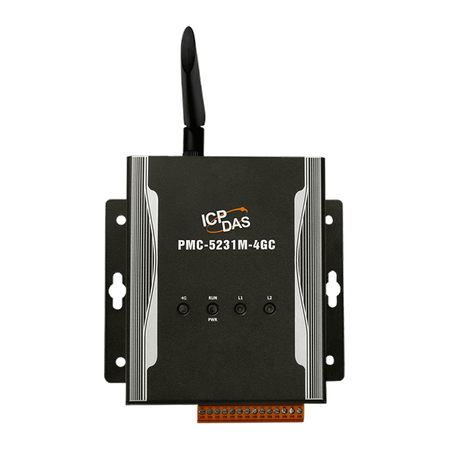

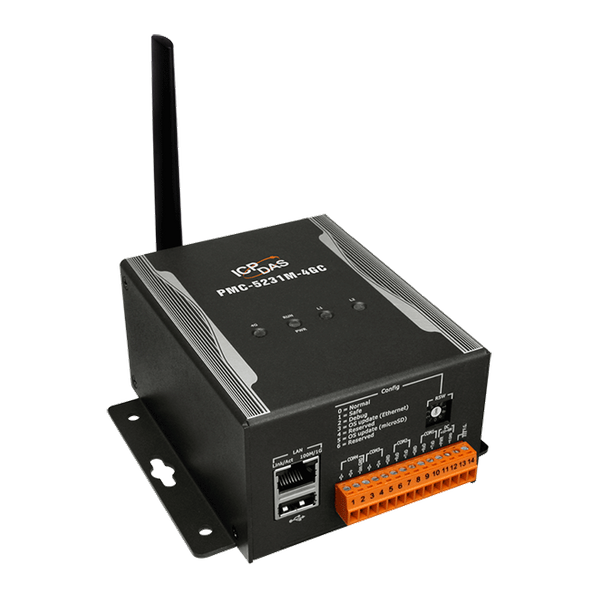

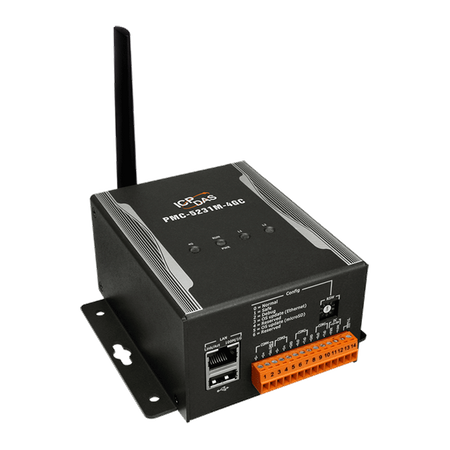

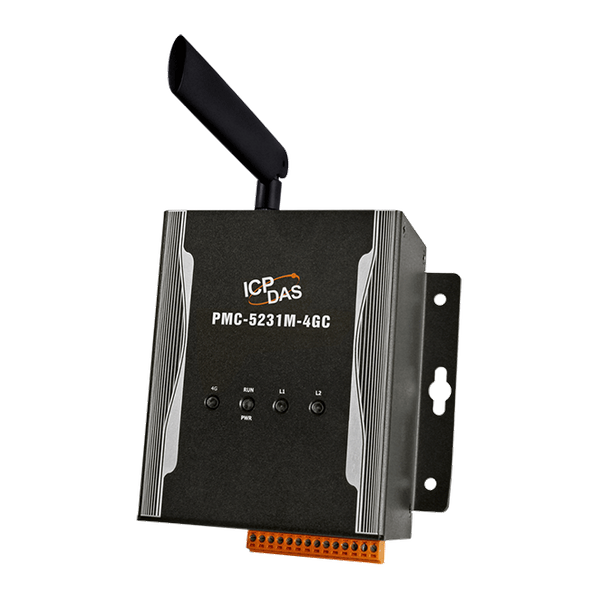

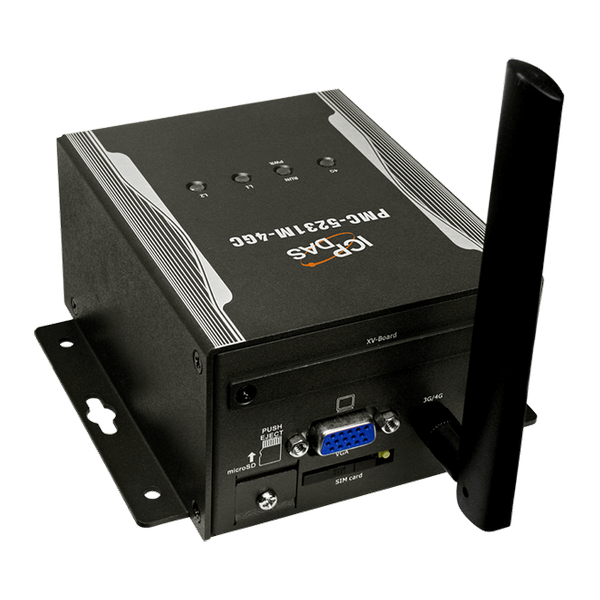

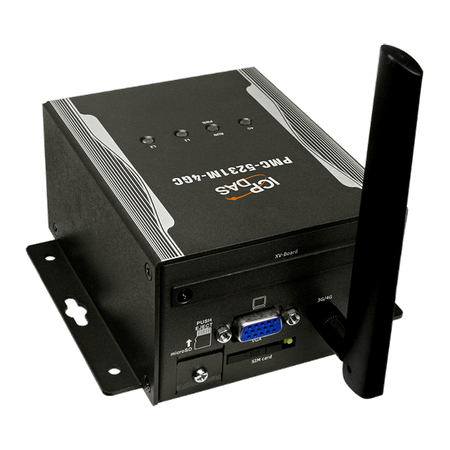

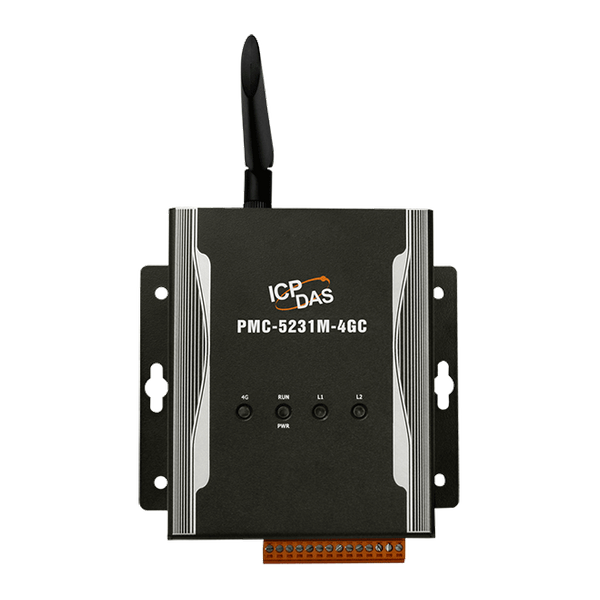

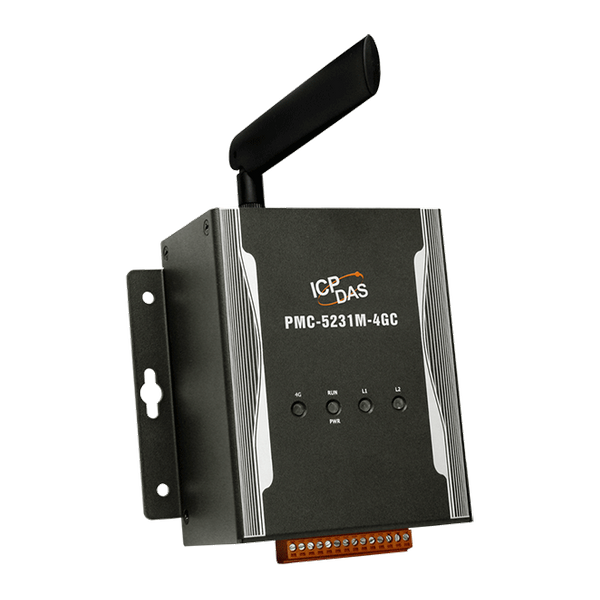

PMC-5231M-4GC to nowa generacja koncentratorów mierników mocy, stworzona w celu zaoszczędzenia energii i redukcji emisji w erze Przemysłu 4.0. Umożliwia elastyczną integrację z miernikami mocy ICP DAS za pośrednictwem interfejsu RS-485 lub Ethernet i oferuje różnorodne funkcje takie jak: pomiar zużycia energii urządzeń, analiza zużycia energii, zarządzanie zapotrzebowaniem na energię oraz funkcje powiadamiania o alarmach. PMC-5231M-4GC posiada wbudowaną kartę Micro SD. Po pobraniu danych energetycznych z miernika energii, zapisywane są one w pliku dziennika danych i automatycznie przesyłane do centrum zarządzania w celu analizy i statystyk. PMC-5231M-4GC oferuje przyjazny użytkownikowi i intuicyjny interfejs strony internetowej, który umożliwia wdrożenie systemu monitorowania i zarządzania energią w kilku prostych krokach, bez konieczności programowania. Oprócz modułów ICP DAS XV-Board i M-7000 I/O, PMC-5231M-4GC może również łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O oraz funkcjom takim jak wykonywanie reguł logicznych IF-THEN-ELSE i powiadamianie o alarmach za pośrednictwem LINE/e-mail/SMS, PMC-5231M-4GC oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na energię i funkcje powiadamiania o alarmach. Umożliwia również przeprowadzenie redukcji obciążenia urządzeń w razie potrzeby oraz monitorowanie i kontrolowanie zużycia energii urządzeń w czasie rzeczywistym. PMC-5231M-4GC obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT w celu integracji z systemami zarządzania SCADA/MES/IT/IoT/network. Administrator może monitorować zużycie energii przez każde urządzenie, przeprowadzać statystyki i analizę informacji energetycznych, poprawiając ogólną efektywność zużycia energii i oszczędzając koszty na rachunkach za media. Wszystkie te funkcje sprawiają, że PMC-5231M-4GC jest idealnym koncentratorem mierników mocy do monitorowania i zarządzania energią w erze Przemysłu 4.0.
Zastosowania
Pomiar, monitorowanie i zarządzanie energią
Product Range: | PMC Series |
Software | |
Software: Protocol: | • Modbus TCP/RTU for SCADA software ,
• FTP Client & Server ,
• SNMP & SNMP Trap ,
• MQTT Client (Message Publish & Subscribe; non-SSL & SSL) ,
• DDNS |
Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (Unlimited rule supported) ,
• Power meters & I/O modules monitoring and control ,
• Data Logger operation ,
• Timer operation (Unlimited set supported) ,
• Schedule operation (More Powerful; Unlimited set supported) ,
• Internal Register operation (70 set supported) ,
• Instant message sending function (LINE Notify) ,
• non-SSL & SSL Email sending function. ,
• SMS message sending function. ,
• SNTP Time Synchronization |
Software: Power Management: | • Power Data Display ,
• Historical Power Data Report ,
• Power Demand Management ,
• PUE Setting and Display |
Software: IoT Service Integration: | • ICP DAS IoTstar IoT Cloud Management Software ,
• Microsoft Azure IoT Cloud platform ,
• IBM Bluemix IoT Cloud platform |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM CPU (1 GHz) |
CPU Module: Storage Expansion: | microSD socket with 4 GB microSD card (support up to 32 GB microSDHC card) |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power/Running ,
1 x Modem Status ,
1 x Mobile Network Status |
System 2G | |
System 2G: Pasmo częstotliwości: | GSM: 850/900/1800/1900 MHz |
2G System: GPRS Connectivity: | GPRS class 12/10; GPRS station class B |
3G System | |
3G System: Data Transmission Rate: | DC-HSPA+ Download: Max. 42 Mbps; Upload: Max 5.76 Mbps ,
TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2 Mbps ,
CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4 Mbps |
3G System: Frequency Band: | WCDMA 900/2100 MHz; TD-SCDMA 1900/2100 MHz; CDMA2000 (BC0) 800 MHz |
system 4G | |
System 4G: Szybkość transmisji danych: | Download Max 100 Mbps; Upload Max 50 Mbps |
4G System: Pasmo częstotliwości: | FDD LTE: B1/B3/B8 MHz ,
TDD LTE: B38/B39/B40/B41 MHz |
Rozszerzenie I/O | |
I/O Expansion: I/O Type: | XV-board |
I/O Expansion: Remote Module Support: | M-7000/DL/IR Series Module ,
Modbus RTU Slave Module ,
Modbus TCP Slave Module |
I/O Expansion: Power Meter: | PM Series Modbus meter |
ETHERNET | |
Ethernet: Porty: | RJ-45 x 1, 10/100/1000 Based-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
Porty COM: Porty: | COM 1: Reserved ,
COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. ,
COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. ,
COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max. |
Power | |
Power: Input Range: | 12 ~ 48 VDC |
Power: Consumption: | 6.5 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 117 x 126 x 58 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting/Wall Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
