PMD-4201-EN

Główne cechy

• Działa na przeglądarkach, nie jest wymagane dodatkowe narzędzie programowe.
• Brak konieczności programowania, strony internetowe dostarczone do edycji logiki sterowania.

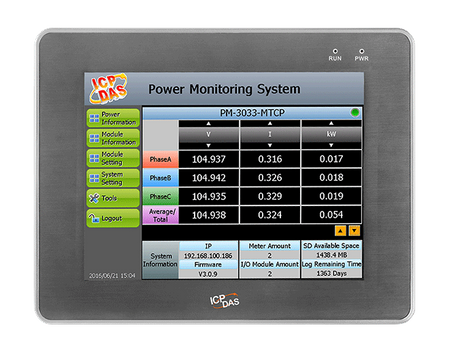

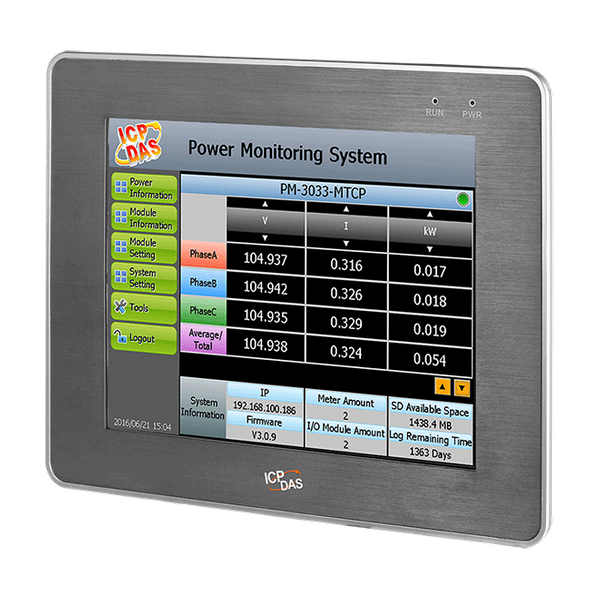

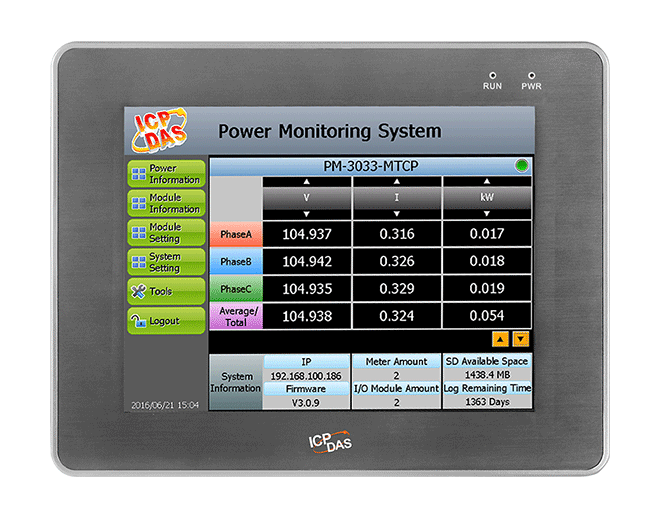

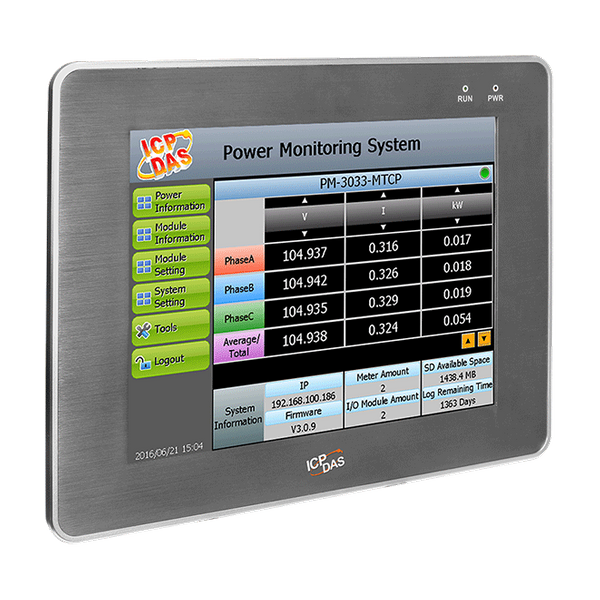

• 10.4" wyświetlacz TFT LCD (z panelem dotykowym) i obsługa PoE (Power over Ethernet).
• Obsługa maksymalnie "24 modułów ICP DAS Modbus Power Meter + 8 modułów Modbus I/O" (maks. łącznie 16 modułów typu TCP)
  • Interfejs COM1 i COM2 może połączyć maks. 16 modułów Modbus RTU (w tym mierniki energii i moduły I/O).
  • Interfejs LAN może połączyć maks. 16 modułów Modbus TCP (w tym mierniki energii i moduły I/O).
  • Obsługa maksymalnie 4 mierników energii ICP DAS PM-4324 serii.
• Wyświetlanie danych o energii w czasie rzeczywistym lub historycznych za pomocą przeglądarki lub przez wyświetlacz na miejscu. Zapewnienie raportu statystycznego danych o energii przez przeglądarkę.
• Zapewnienie karty microSD do operacji logowania danych o energii. Automatyczne przesyłanie plików z logami danych i ich odzyskiwanie po przywróceniu połączenia sieciowego.
• Wbudowany silnik logiczny IF-THEN-ELSE do zarządzania zapotrzebowaniem na energię.
• Funkcja powiadamiania o alarmach za pomocą LINE lub e-maila.
• Dostosowanie operacji urządzeń według statusu energetycznego za pomocą modułów Modbus I/O.
• Funkcja harmonogramów do operacji modułów I/O (urządzeń).
• Obsługa protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
• Obsługa połączenia z platformą IoT Cloud (Microsoft Azure i IBM Bluemix); i oprogramowanie ICP DAS IoTstar Cloud.

Wprowadzenie

PMD-4201 to inteligentny koncentrator mierników energii oparty na sieci WWW, opracowany przez ICP DAS. Oferuje on interfejs internetowy i różne funkcje, takie jak: zbieranie danych energetycznych, kontrola logiczna, zarządzanie zapotrzebowaniem na energię, rejestracja danych, lokalne i internetowe wyświetlanie danych oraz funkcje powiadamiania alarmów. PMD-4201 pozwala na łączenie się z inteligentnymi miernikami energii ICP DAS przez interfejs RS-485 lub Ethernet w celu odczytu danych energetycznych z urządzeń mierzonych przez mierniki; a następnie rejestruje w czasie rzeczywistym wartości energii w pliku rejestratora danych. PMD-4201 oferuje również funkcję automatycznego przesyłania plików rejestratora danych; wraz z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA, umożliwia zbieranie i analizę danych energetycznych. PMD-4201 wyposażony jest w 10.4" wyświetlacz TFT LCD (z panelem dotykowym) i przeznaczony do montażu panelowego. Umożliwia łatwe przeglądanie danych energetycznych i ustawianie parametrów systemu na miejscu. Ponadto, PMD-4201 posiada wbudowany serwer WWW, który umożliwia bezpośrednie połączenia przez przeglądarki internetowe w celu przeglądania danych energetycznych i konfiguracji ustawień systemu. PMD-4201 obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT, co pozwala na integrację z systemami zarządzania zapleczem IT/IoT/zarządzania sieciami. Oprócz modułów I/O ICP DAS M-7000, PMD-4201 może łączyć się z standardowymi modułami typu Modbus TCP/RTU Slave. Pracując z modułami I/O i funkcjami, takimi jak wykonywanie reguł logicznych IF-THEN-ELSE i powiadamianie o alarmach za pomocą LINE/e-maila, PMD-4201 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na energię i funkcje powiadamiania o alarmach, umożliwia odcięcie obciążenia urządzeń, jeśli jest to wymagane, oraz umożliwia monitorowanie i kontrolę zużycia energii w czasie rzeczywistym. Korzystając z PMD-4201 do budowy systemu zarządzania i monitorowania energii, podczas całego procesu rozwoju systemu nie jest wymagana żadna programowanie; wystarczy kilka kliknięć na stronie internetowej, aby zakończyć wszystkie ustawienia; jest to łatwe dla użytkownika do szybkiego przeglądania danych energetycznych z urządzeń i dalszego przetwarzania danych w celu statystyk i analizy. PMD-4201 to łatwe w użyciu i budowie kompleksowe rozwiązanie do zarządzania i monitorowania energii, które zapewnia bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią
