Name: PMD-4206-SC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Brak potrzeby programowania, strony WWW dostarczone do edycji logiki sterowania.

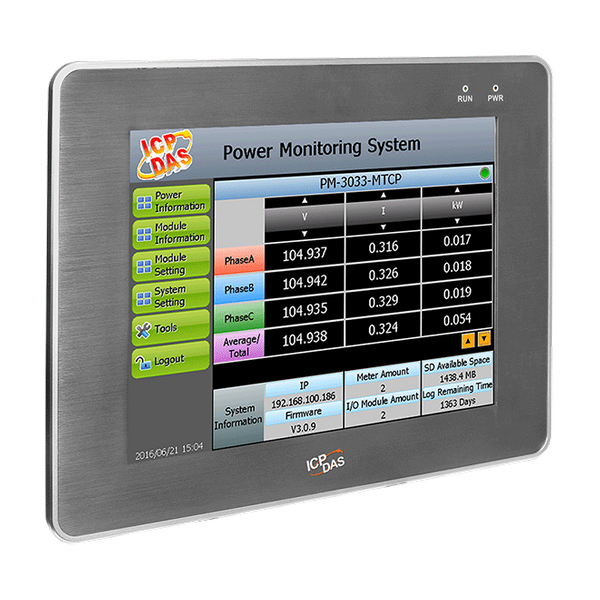

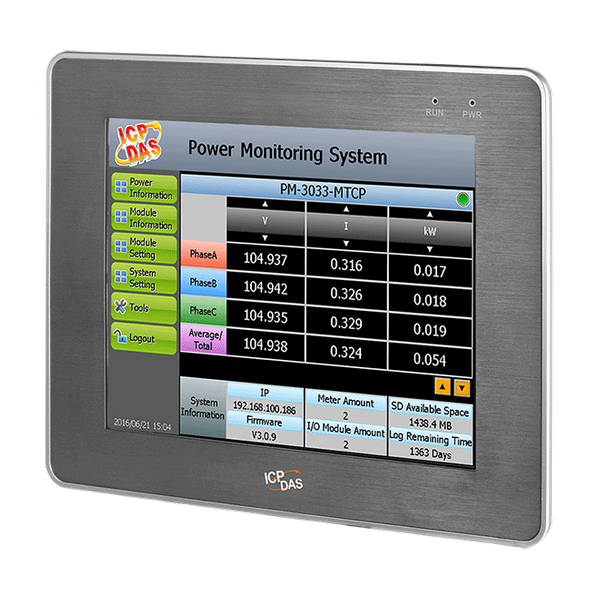

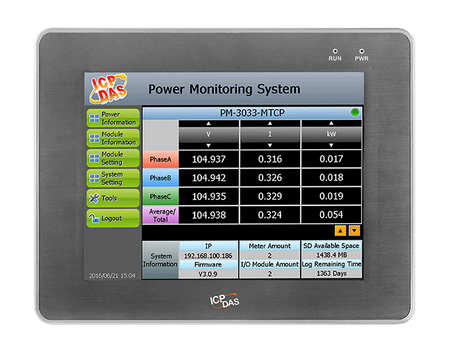

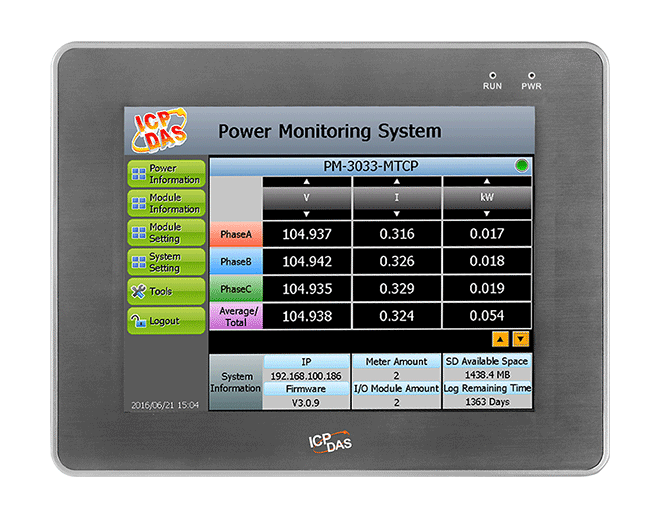

10,4" ekran TFT (z panelem dotykowym) i obsługa PoE (Zasilanie przez Ethernet).
Obsługuje do 24 modułów Modbus ICP DAS + 8 modułów Modbus I/O (maks. 16 modułów typu TCP)
- Interfejsy COM1 i COM2 mogą indywidualnie połączyć do 16 modułów Modbus RTU (w tym Power Meter i moduły I/O).
- Interfejs LAN może połączyć do 16 modułów Modbus TCP (w tym Power Meter i moduły I/O).
- Wsparcie dla maksymalnie 4 liczników energii ICP DAS serii PM-4324.
Wyświetlanie danych energetycznych w czasie rzeczywistym lub historycznych przez przeglądarkę lub lokalny wyświetlacz. Dostarczanie raportów statystycznych przez przeglądarkę.
Zapewnienie karty microSD do operacji dziennika danych energetycznych. Automatyczne wysyłanie plików dziennika i odzyskiwanie po przywróceniu połączenia sieciowego.
Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zużyciem energii.
Funkcja powiadamiania o alarmach za pomocą LINE lub email.
Funkcja powiadamiania o alarmach za pomocą WeChata.
**Uwaga: Dla PMD wymagane jest posiadanie konta Enterprise WeChat w Chinach do wysyłania wiadomości do członków w ramach konta Enterprise WeChat.
Dostosowanie operacji urządzeń według ich statusu energetycznego za pomocą modułów Modbus I/O.
Zapewnienie funkcji harmonogramu dla operacji modułów I/O (urządzeń).
Wsparcie protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
Wsparcie połączenia z platformami chmurowymi IoT (Microsoft Azure i IBM Bluemix) oraz oprogramowaniem ICP DAS IoTstar Cloud.

Wprowadzenie

PMD-4206 to inteligentny koncentator liczników energii oparty na sieci Web, opracowany przez ICP DAS. Oferuje interfejs przeglądarkowy oraz różne funkcje, takie jak: zbieranie danych energetycznych, kontrola logiczna, zarządzanie zużyciem energii, rejestrator danych, lokalny wyświetlacz / wyświetlanie danych na stronie internetowej oraz funkcje powiadamiania o alarmach. PMD-4206 umożliwia połączenia z inteligentnymi licznikami energii ICP DAS za pośrednictwem interfejsu RS-485 lub Ethernet, aby odczytywać dane energetyczne urządzeń mierzonych przez liczniki; a następnie rejestrować wartości energii w czasie rzeczywistym w pliku rejestratora danych. PMD-4206 oferuje również funkcję automatycznego przesyłania plików rejestratora danych; współpracując z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA, umożliwia zbieranie i analizowanie danych energetycznych. PMD-4206 jest wyposażony w 10,4-calowy ekran TFT (z panelem dotykowym) i jest zaprojektowany do montażu w panelu. Zapewnia łatwy sposób przeglądania danych energetycznych i ustawiania parametrów systemu lokalnie. Ponadto PMD-4206 posiada wbudowany serwer WWW, który umożliwia bezpośrednie połączenia przez przeglądarki dla przeglądania danych energetycznych i ustawiania parametrów systemu. PMD-4206 obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT dla bezproblemowej integracji z systemami zarządzania typu SCADA/MES/IT/IoT. Oprócz modułów I/O ICP DAS M-7000, PMD-4206 może podłączyć standardowe moduły Modbus TCP/RTU Slave. Współpracując z modułami I/O oraz funkcjami takimi jak wykonanie reguł logiki IF-THEN-ELSE i funkcje powiadamiania o alarmach, w tym LINE/Email/WeChat, PMD-4206 oferuje bardziej przemyślane funkcje zarządzania zużyciem energii i powiadamiania o alarmach oraz może przeprowadzać zrzuty obciążenia urządzeń, jeśli to konieczne, oraz umożliwia monitorowanie i kontrolowanie zużycia energii urządzeń w czasie rzeczywistym. Użycie PMD-4206 do budowy systemu zarządzania i monitorowania energii nie wymaga programowania; wszystkie ustawienia można zakończyć kilkoma kliknięciami na stronie internetowej. Pozwala to użytkownikowi szybko przeglądać dane energetyczne urządzeń oraz przetwarzać dane dla statystyki i analizy. PMD-4206 to łatwe w użyciu i proste w budowie kompleksowe rozwiązanie do zarządzania i monitorowania energii, które poprawia efektywność wykorzystania energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią

Parametry techniczne:

Product Range:	PMD Series
Software
Software: Protocol:	• Modbus TCP/RTU for SCADA software , • FTP Client & Server , • SNMP & SNMP Trap , • MQTT Client (Message Publish & Subscribe; non-SSL & SSL) , • DDNS
Software: Function:	• Web Interface & Local Display for Configuration , • IF-THEN-ELSE Logic operation (Unlimited rule supported) , • Power meters & I/O modules monitoring and control , • Data Logger operation , • Timer operation (Unlimited set supported) , • Schedule operation (More Powerful; Unlimited set supported) , • Internal Register operation (70 set supported) , • Instant message sending function (LINE Notify, WeChat) , • non-SSL & SSL Email sending function , • SNTP Time Synchronization
Software: Power Management:	• Power Data Display , • Historical Power Data Report , • Power Demand Management , • PUE Setting and Display
Software: IoT Service Integration:	• ICP DAS IoTstar IoT Cloud Management Software , • Microsoft Azure IoT Cloud platform , • IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:	32-bit ARM CPU (1GHz)
CPU Module: Storage Expansion:	SD socket with 4 GB SD card (support up to 32 GB SD card)
Wyświetl
Display: Size:	10.4" (4:3)
Display: Backlight Life:	50,000 hrs
Display: Brightness:	400 cd/m2
Display: Resolution:	800 x 600
Display: Touch Panel:	5-wire, resistive type; light transmission: 80 %
Display: Contrast Ratio:	20.834027777778
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Running
Rozszerzenie I/O
I/O Expansion: Remote Module Support:	M-7000/DL/IR Series Module , Modbus RTU Slave Module , Modbus TCP Slave Module
I/O Expansion: Power Meter:	PM Series Modbus meter
ETHERNET

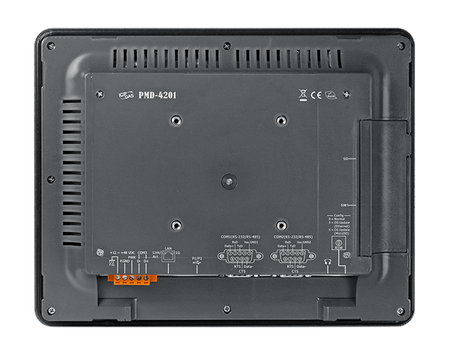

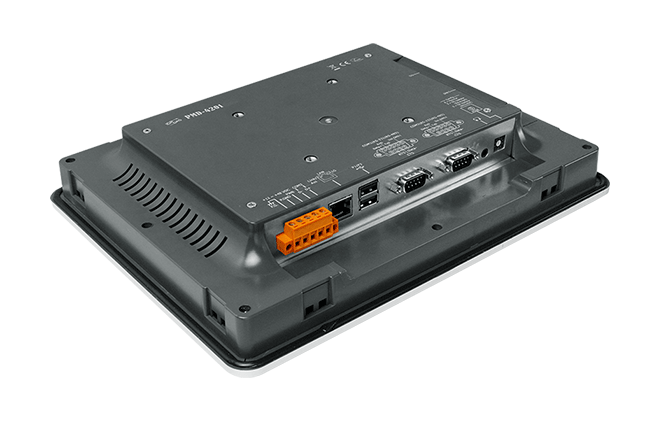

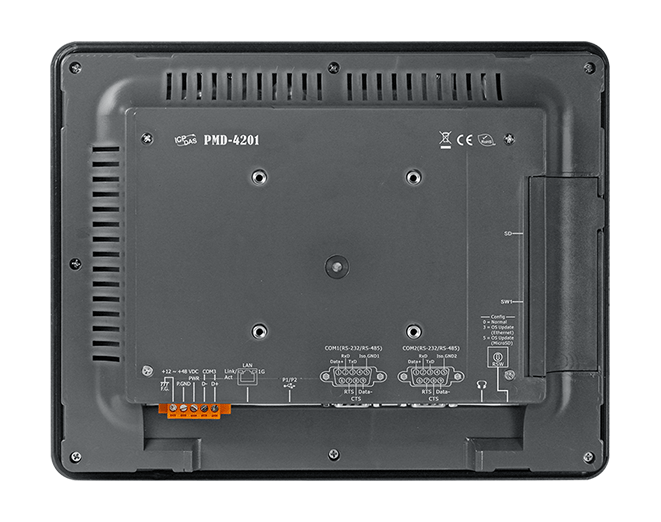

Ethernet: Porty:	RJ-45 x 1, 10/100/1000 Base-TX (LED indicators) (Auto-negotiating, Auto MDI/MDI-X)
Porty COM
Porty COM: Porty:	COM 1: RS-485 (Data+, Data-); 2500 VDC isolated , COM 2: RS-485 (Data+, Data-); 2500 VDC isolated , COM 3: RS-485 (Data+, Data-, GND); 2500 VDC isolated
Power
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	13 W
Power: Powered from PoE:	Yes, IEEE 802.3af
Mechaniczny
Mechanical: Dimensions (mm):	291 x 229 x 54 (W x H x D)
Mechanical: Panel Cut-Out (mm):	277 x 215, ±1 (W x H)
Mechanical: Installation:	Panel Mounting, VESA (75 x 75) Mounting
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Środowisko
Environment: Operating Temperature:	-10 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
