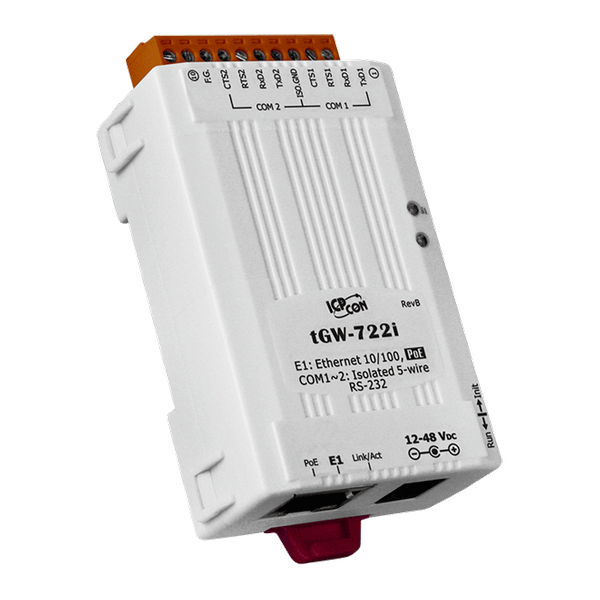

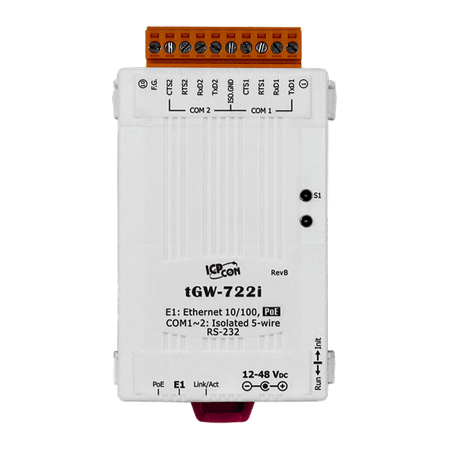

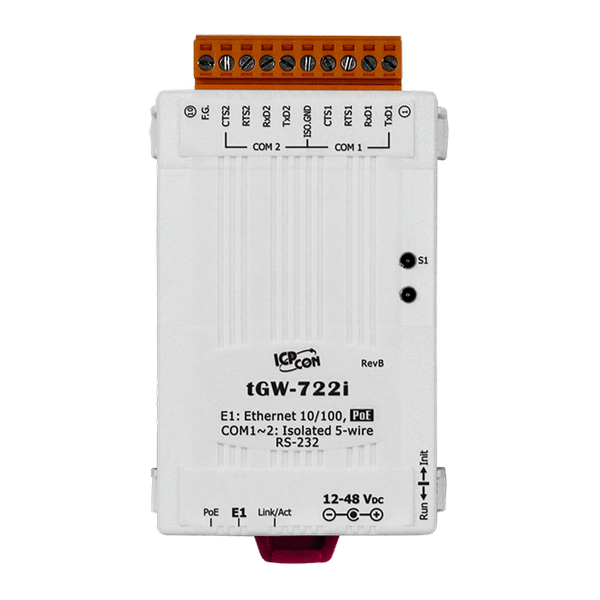

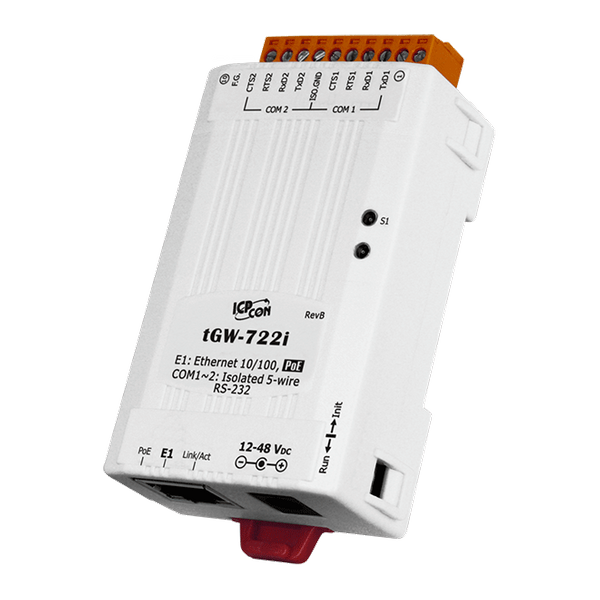

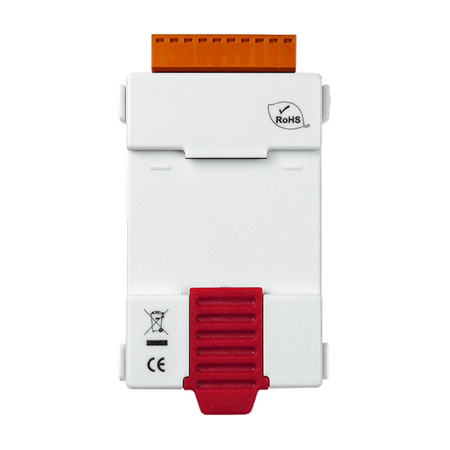

tGW-722i

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Broszura Pobierz

Główne cechy

Obsługa Modbus TCP/UDP jako master i slave
Obsługa Modbus RTU/ASCII jako master i slave
Maks. 32 połączenia TCP na port szeregowy
Pamięć podręczna zapewniająca szybsze odpowiedzi Modbus TCP/UDP
Obsługa UDP responder dla wykrywania urządzeń (UDP Search)
Konfiguracja sieciowa: statyczny IP lub DHCP
Mały serwer Web do konfiguracji (HTTP)

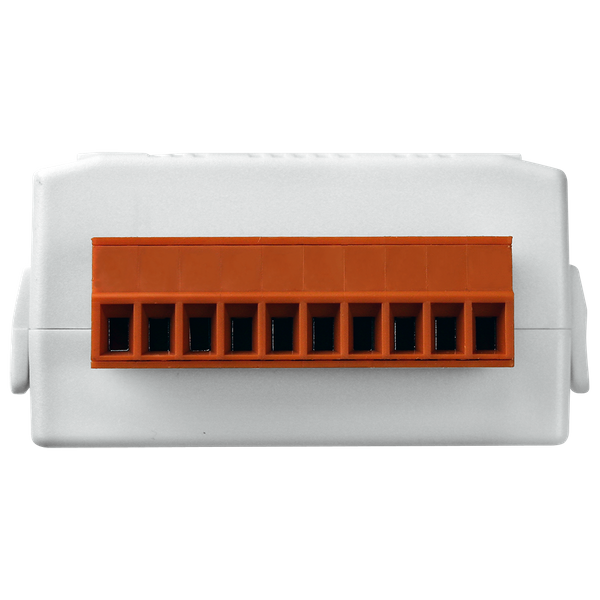

Złącze blokowe dla łatwego okablowania
Ekonomiczna brama Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym środkiem łączenia przemysłowych urządzeń elektronicznych. Modbus pozwala na komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład w systemie, który mierzy temperaturę i wilgotność i przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadrzędnego z zdalnym terminalem (RTU) w systemach SCADA.

tGW-700 jest bramą Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami Modbus RTU/ASCII za pośrednictwem sieci Ethernet, eliminując ograniczenia długości kabli w urządzeniach komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji z połączeniem parowym (jak również aplikacji mostu szeregowego lub tunelu szeregowego), a następnie może przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII i niemających możliwości Ethernet.

Funkcja pamięci podręcznej odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja znacząco zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwe, zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie Power over Ethernet (PoE) z użyciem standardowego kabla Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł również akceptuje zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany z myślą o wyjątkowo niskim zużyciu energii, co zmniejsza ukryte koszty związane ze wzrostem cen paliw i energii elektrycznej, zwłaszcza gdy mamy zainstalowaną dużą liczbę modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może pozytywnie wpłynąć na utrzymanie zielonego środowiska.

Zastosowania

Automatyka przemysłowa, budynkowa i domowa
Zdalna diagnostyka i zarządzanie
Monitoring solarny
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

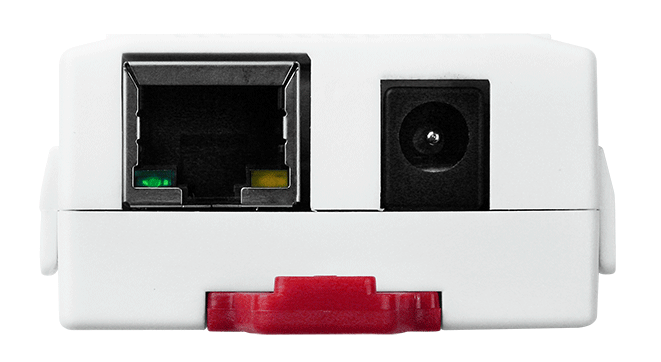

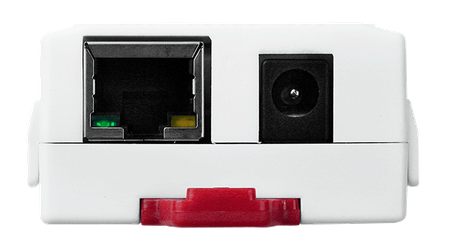

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	2 x 5-wire RS-232 (1000VDC Power Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)

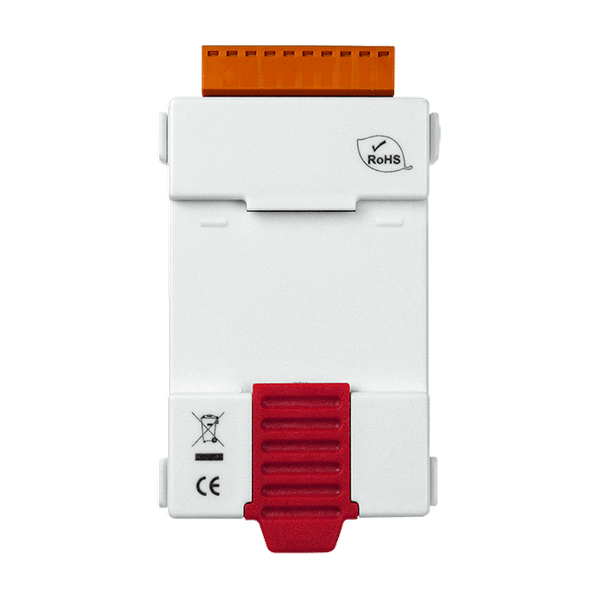

Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
