Główne cechy
- Obsługa ramek krótkich/długich HART
- Obsługa trybu burst HART
- Obsługa dwóch masterów HART
- Praca w trybie punkt-punkt lub multi-drop HART
- Podłączenie do 15 modułów HART
- Obsługa formatu Modbus RTU i ASCII
- Obsługa trybu slave Modbus
- Obsługa aktualizacji oprogramowania przez port komunikacyjny. (FW_v1.2 i HW_v1.2)
- Obsługa wymiany urządzeń HART online. (FW_v1.5)
- Automatyczne pobieranie adresu długiej ramki (FW_v1.5)
- Wskaźniki LED
- Wbudowany watchdog
- Montaż na szynie DIN lub na ścianie
Wprowadzenie

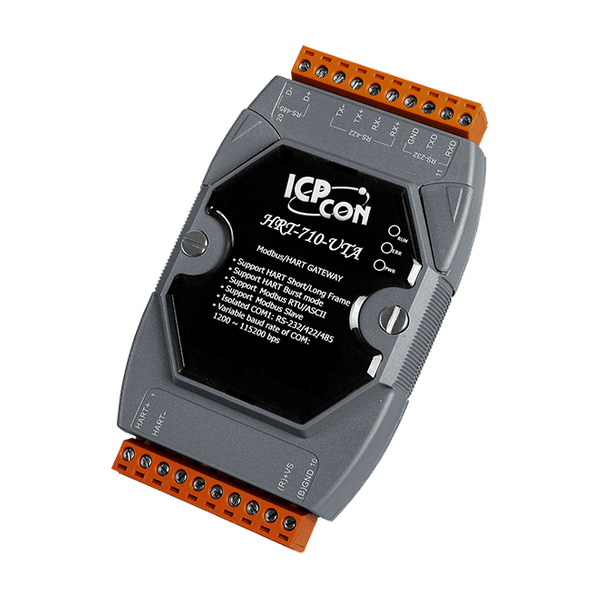

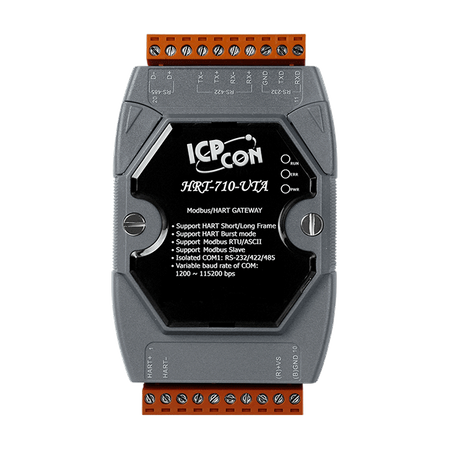

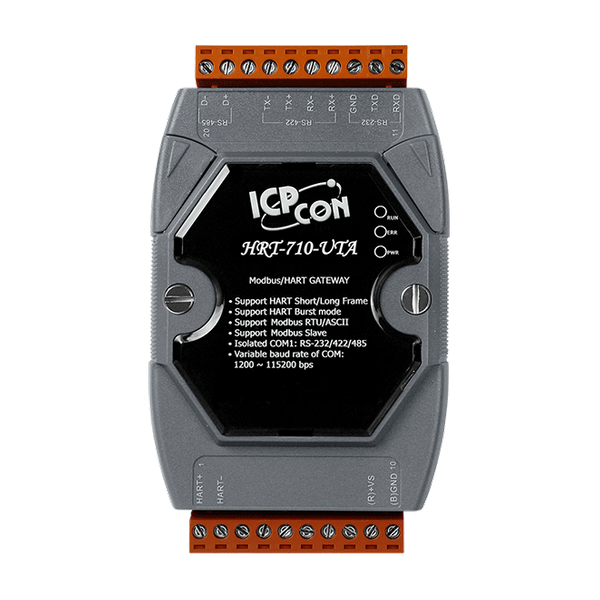

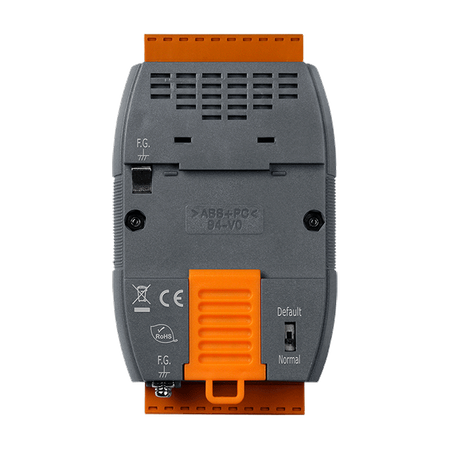

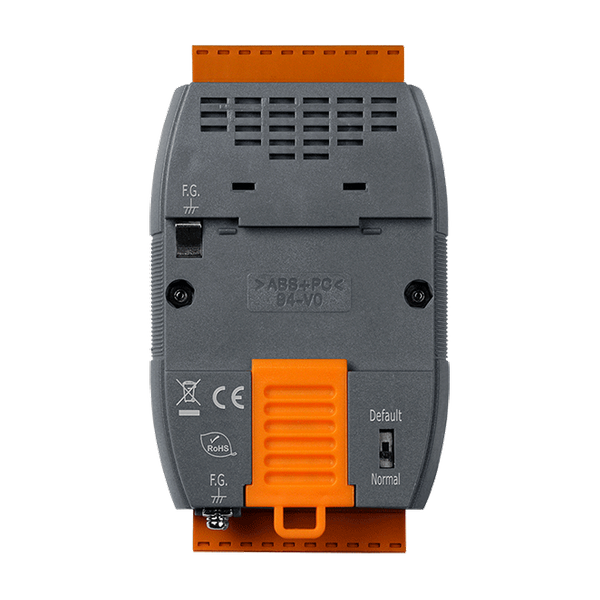

Gateway HRT-710-UTA jest specjalnie zaprojektowany dla urządzeń master protokołu HART. Umożliwia on dostęp masterowi Modbus do urządzeń HART. Te urządzenia HART mogą być nadajnikiem, siłownikiem itp. Dodatkowo oferujemy również narzędzie programowe, HG_Tool, do konfiguracji modułu i diagnostyki urządzeń HART. Korzystając z tych modułów, użytkownicy mogą łatwo i szybko zintegrować swoje urządzenia HART z siecią Modbus.
_application.jpg)
| Model | HRT-710 | HRT-310 |
|---|---|---|
| Instalacja na szynie DIN | Poziomo | Pionowo |
| Sygnał HART | Standard | Wzmocniony sygnał wysyłania/odbierania (do komunikacji na duże odległości) |
| Zasilanie w pętli | Nie | Obsługa (moduł dostarcza wyjście +30V) |
| Wbudowany rezystor | 250 Ohm (1/4W) | 250 Ohm (1W) |
Zastosowania
- Automatyka przemysłowa
- Automatyka fabryczna
- Automatyka procesowa
- Inne...
HRT-710-UTA, brama master HART do slave Modbus, służy do integracji informacji z przepływomierzy HART do systemu HMI klienta. Przez HRT-710-UTA wszystkie przepływomierze HART będą traktowane jako urządzenia slave Modbus, a system HMI może łatwo uzyskać do nich dostęp za pomocą wbudowanej komunikacji Modbus RTU.
Ponad 250 informacji z urządzeń HART musi zostać zintegrowanych z centrum nadzoru. Po stronie PC używa się 3 kart PCI (VXC-148U, do rozbudowy 24 kanałów RS-485). I-2542A i I-2542B (RS-485 do światłowodu) są używane w każdym kanale RS-485, aby rozszerzyć zasięg komunikacji RS-485. W każdym kanale RS-485 używa się około 20 modułów HRT-710-UTA z różnymi identyfikatorami stacji. Dzięki tej strukturze system SCADA lub HMI może łatwo i szybko zintegrować wszystkie informacje z urządzeń HART za pomocą protokołu Modbus.
| Product Range: | HART |
Porty COM | |
| Porty COM: Porty: | RS-232(3 wires) / RS-422 / RS-485 |
| Porty COM: Szybkość transmisji: | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Protocol: | Modbus RTU / Modbus ASCII |
HART | |
| HART: Ports: | 1 |
| HART: Device: | 2-wired or 4-wired HART devices |
| HART: Topology: | Point to Point or Multi-Drop |
| HART: Data: | Only Digital Data |
| HART: Frame Type: | Short and Long Frame |
| HART: Burst Mode: | Supported |
| HART: Max. HART Device: | 15 |
| HART: Loop Resistor: | 250 Ω (1/4W) by Jumper |
| HART: Isolation: | UL1577 Spec. |
| HART: Protocol: | 2-pin screwed terminal block |
| HART: Loop Power: | No |
Power | |
| Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
| Power: Input Range: | Unregulated +10 ~ +30 VDC |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 35 x 121 (W x L x H) Detail |
| Mechanical: Installation: | DIN-Rail or Wall Mounting (Horizontal) |
Środowisko | |
| Environment: Operating Temperature: | -40 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
| Status: | Available |
