Główne cechy
• Konfigurowalny dla szerokiego zakresu typów termopar• Regulacja offsetu CJC
• Wykrywanie otwartej termopary
• Trójdrożna izolacja: 1000 VDC
• Szybki czas reakcji: 0.5 ms (SG-3011H)
Wprowadzenie

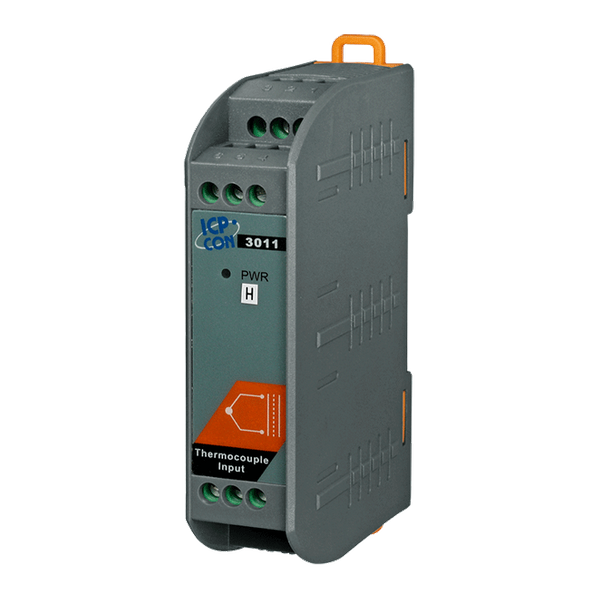

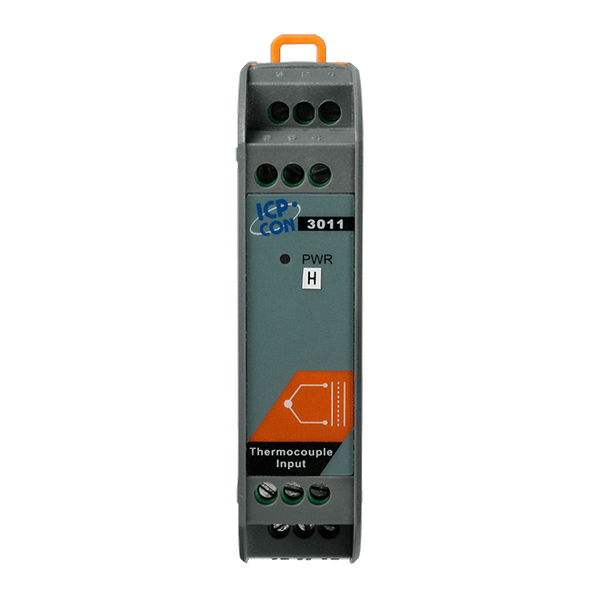

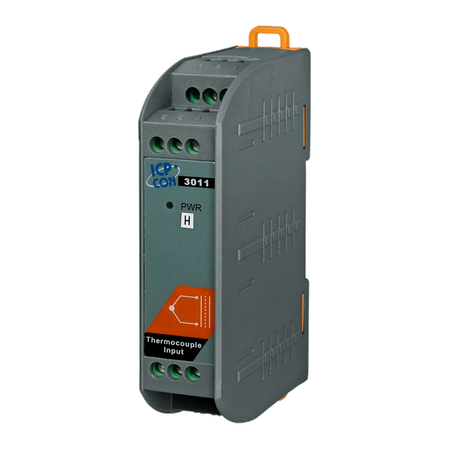

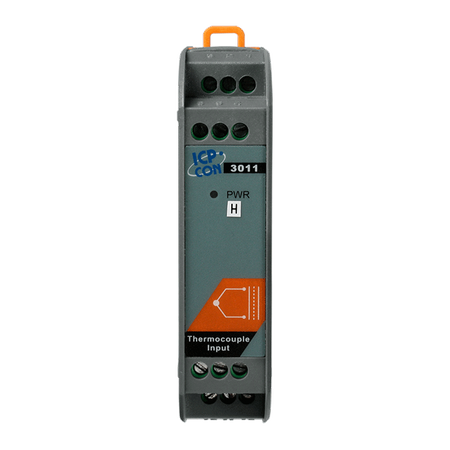

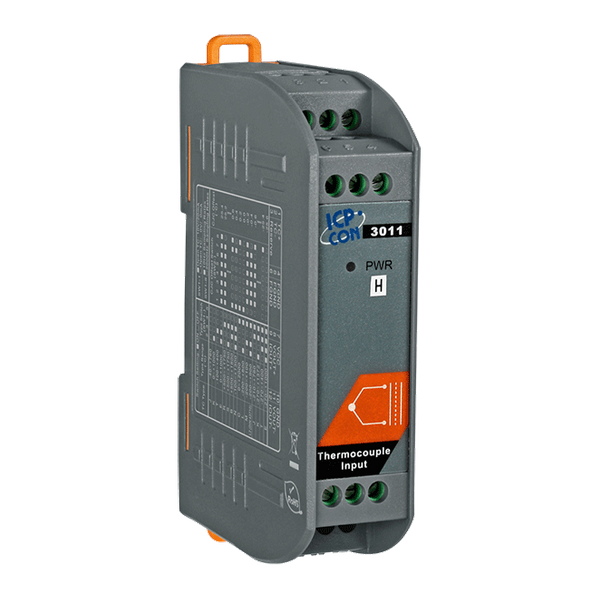

Moduł SG-3011H to kondycjoner sygnałów wejściowych z termopary, który wykorzystuje mikroprocesor z 24-bitowym wysokiej rozdzielczości zintegrowanym przetwornikiem A/D do akwizycji sygnału termopary oraz kompensacji zimnego łącza. Pomiar temperatury jest wykonywany za pomocą funkcji linearizacji termopary oraz kompensacji zimnego łącza. Zakres typów termopar obsługiwanych przez moduł SG-3011H obejmuje: J, K, T, E, R, S, B, N, C, L, M, L2 (DIN43710). Czas reakcji modułu SG-3011H wynosi 100 ms. Czas reakcji modułu SG-3011H jest wybieralny za pomocą przełącznika i może być ustawiony na 0.5 ms lub 100 ms. Zasilanie, które zasila obwody wejściowe i wyjściowe w module, jest wewnętrznie izolowane, umożliwiając modułowi SG-3011H prawdziwą izolację kanału do kanału. Moduł SG-3011H jest łatwy w montażu na standardowej szynie DIN i może pracować w trudnych warunkach środowiskowych z szerokim zakresem temperatur.Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Urządzenia testujące
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Urządzenia testujące
Parametry techniczne:
| Product Range: | SG-3000 |
Izolacja | |
| Isolation: Three-way Isolation: | 1000 VDC |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | J, K, T, E, R, S, B, N, C, L, M, L2 |
| Wejście analogowe: Rozdzielczość: | 24-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Input: Input Impedance: | 1.6 MΩ |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Offset Mode: | Adjustable CJC Offset |
| Analog Input: Response Time: | 0.5 ms or 100 ms (Switch Selectable) |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Analog Output: Type: | 0 ~ 10 VDC, 0 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Current Output Wiring: | <50 Ω |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.44 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 mm x 114 mm x 70 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
