Główne cechy
- Obsługa Modbus TCP/UDP master i slave
- Obsługa Modbus RTU/ASCII master i slave
- Maks. Połączenia TCP (masterzy) na port szeregowy: 32
- Funkcja buforowania odczytów zapewnia szybszą odpowiedź Modbus TCP/UDP
- Obsługuje reponsder UDP do wykrywania urządzeń (Wyszukiwanie UDP)
- Konfiguracja sieci przez statyczne IP lub DHCP
- Mini serwer WWW do konfiguracji (HTTP)
- Złącze męskie DB-9 dla łatwego podłączania
- Opłacalna brama Modbus
Wprowadzenie
Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym narzędziem do łączenia przemysłowych urządzeń elektronicznych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem, który mierzy temperaturę i wilgotność i przekazuje wyniki do komputera. Modbus jest często używany do połączenia komputera nadzorczego z jednostką zdalnego terminala (RTU) w systemach SCADA (nadzoru i akwizycji danych).

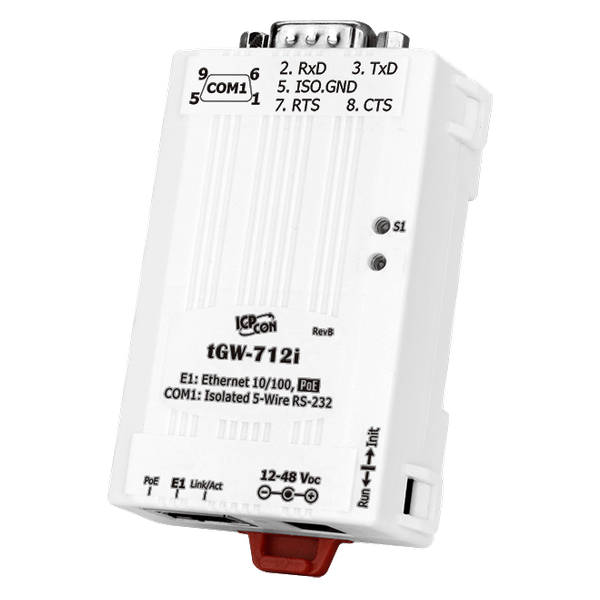

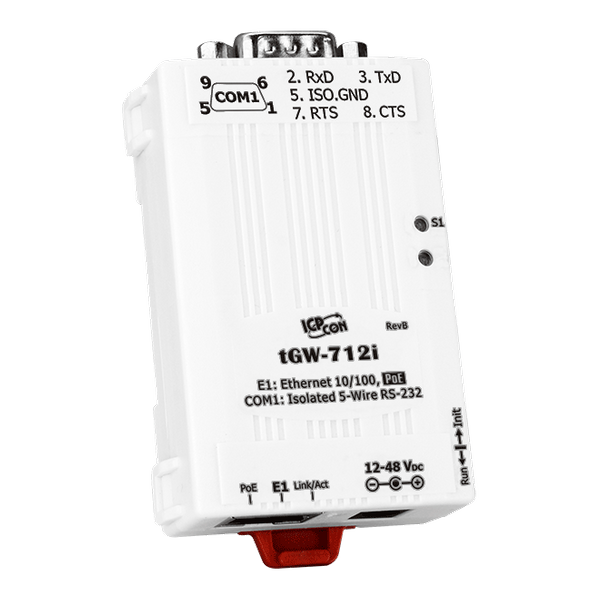

tGW-700 to brama Modbus TCP na RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami Modbus RTU/ASCII za pośrednictwem sieci Ethernet, eliminując ograniczenia długości kabli w starszych urządzeniach komunikacyjnych szeregowych. Moduł może być używany do tworzenia aplikacji połączenia parowego (oraz aplikacji mostu szeregowego lub tunelu szeregowego) i może wtedy przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne podczas łączenia komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII, które same nie posiadają możliwości Ethernet.
Funkcja buforowania odczytów służy do przechowywania wcześniejszych zapytań i odpowiedzi w buforze pamięci modułu tGW-700. Gdy inne kontrolery master HMI/SCADA wysyłają te same zapytania do tego samego urządzenia RTU slave, buforowana odpowiedź jest zwracana natychmiastowo. Ta funkcja znacznie zmniejsza obciążenie komunikacji w sieci RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.
Moduł tGW-700 (Non-T) oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) przy użyciu standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany do ultra-niskiego zużycia energii, co zmniejsza ukryte koszty wynikające ze wzrostu cen paliwa i energii elektrycznej, zwłaszcza gdy masz zainstalowaną dużą liczbę modułów. Zmniejszenie ilości zużywanej energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.
Zastosowania
Automatyka fabryczna, budynkowa i domowa Zdalna diagnostyka i zarządzanie Monitorowanie słoneczne
Parametry techniczne:
| Product Range: | tGW Modbus Gateway |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 (3000VDC Signal Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 95 mm x 27 mm (W x H x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
