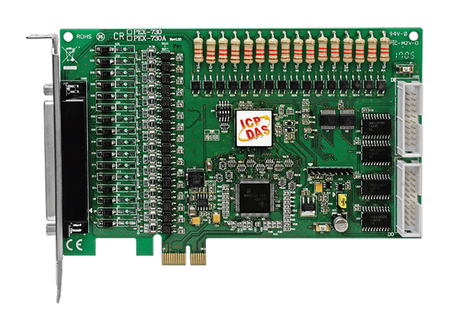

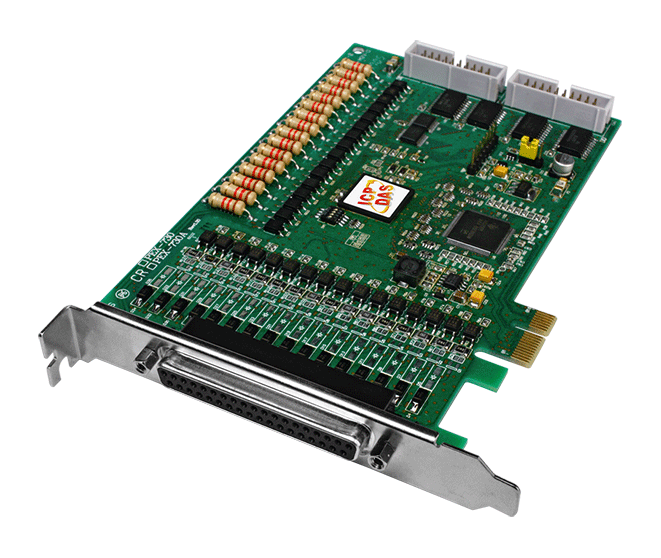

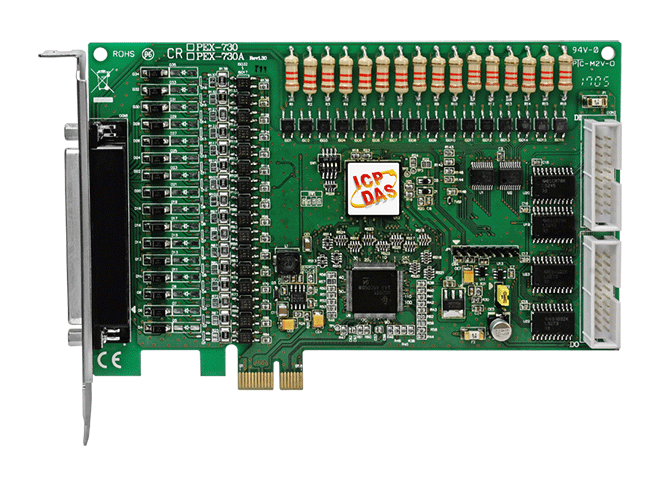

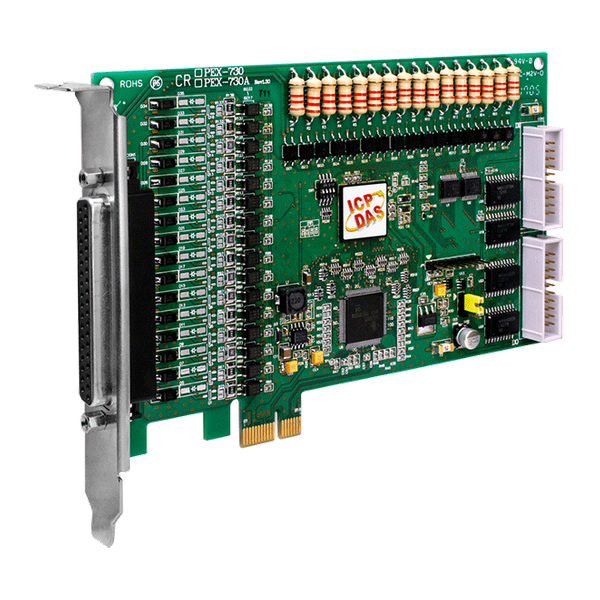

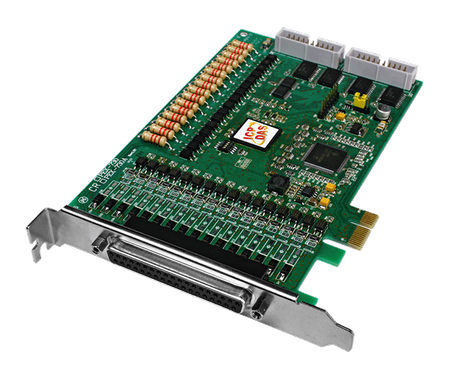

PEX-730A

  • PCI Express, 32-kanałowa Izolowana Wejściowa I/O i 32-kanałowa Wyjściowa (Źródło, PNP) Płyta (RoHS)
  • Zawiera jeden złącze D-Sub CA-4002
  • PEX-730A
  • PEX-730A
  • PEX-730A

Główne cechy

  • Obsługa PCI Express x1
  • Obsługa odczytu statusu wyjścia
  • Obsługa identyfikacji karty (przełącznik SMD)
  • 16 kanałów optycznie izolowanych wejść cyfrowych
  • 16 kanałów optycznie izolowanych wyjść cyfrowych (źródło, PNP)
  • 16 kanałów wyjść cyfrowych 5 V/TTL
  • 16 kanałów wejść cyfrowych 5 V/TTL
  • 3750 Vrms ochrona fotoizolacyjna
  • Wewnętrzne zasilanie (izolacja 3000 VDC) dla wejścia beznapięciowego
  • Dwa źródła przerwań

Wprowadzenie

Karty PEX-730A zapewniają 32 izolowane kanały wejść/wyjść cyfrowych (16 x DI i 16 x DO) oraz 32 kanały wejść/wyjść cyfrowych na poziomie TTL (16 x DI i 16 x DO). Zarówno izolowane kanały DI, jak i DO, wykorzystują krótki optyczny tor transmisji do przesyłania sygnału elektronicznego między elementami obwodu, utrzymując je elektrycznie izolowane. Dzięki 3750 Vrms ochronie izolacyjnej te kanały DI/O pozwalają na całkowite uniezależnienie sygnałów wejściowych, co zapobiega pętlom masy i chroni komputer hosta przed szkodliwymi napięciami. Każde wyjście cyfrowe posiada tranzystor Darlingtona NPN (przyciągający prąd dla PEX-730) lub PNP (dostarczający prąd dla PEX-730A) oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Wyjścia z otwartym kolektorem (kanały DO) są zwykle wykorzystywane do powiadamiania alarmów i ostrzeżeń, sterowania wyjściem sygnału, kontroli zewnętrznych układów wymagających wyższego poziomu napięcia oraz zastosowań w transmisji sygnału itp.

Te karty mają także włączony przełącznik identyfikacji karty. Użytkownicy mogą ustawić identyfikator karty na płycie i rozpoznać płytę po identyfikatorze za pomocą oprogramowania podczas korzystania z dwóch lub więcej kart w jednym komputerze. PEX-730/730A jest zaprojektowany jako łatwa zamiana dla PISO-730U/PISO-730A bez konieczności modyfikacji oprogramowania/sterownika.

Akcesoria

Zastosowania

  • Automatyzacja fabryk
  • Testowanie produktów
  • Automatyzacja laboratoryjna
pixel
Parametry techniczne:
Product Range:
PCI Express Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
20-pin box header x 2
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16 (Isolated) + 16 (Non-isolated)
Wejście cyfrowe: Typ:
Prawo Kontakt
,
Isolated: Photocoupler
,
Non-isolated: 5V/TTL
Wejście cyfrowe: Sink/Source (NPN/PNP):
Sink/Source
Wejście cyfrowe: ON Poziom napięcia:
Wet: 9 ~ 24 V (Min. 7 V; Max. 30 V)
,
TTL: 2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
Wet: 0 ~ 1 V
,
TTL: 0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
4 kHz (Typical) (Isolated)
,
500 kHz (Non-isolate)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wejście cyfrowe: Izolacja:
3750 Vrms (Isolated)
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16 (Isolated) + 16 (Non-isolated )
Wyjście cyfrowe: Typ:
Open emitter
,
Non-isolated: 5V/TTL
Wyjście cyfrowe: Sink/Source (NPN/PNP):
Source (PNP)
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Non-isolated:
,
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
100 mA/+30 V for each channel @ 100% duty(Isolated)
,
Sink: 2.4 mA @ 0.8 V(Non-isolated)
,
Source: 0.8 mA @ 2.0 V(Non-isolated)
Wyjście cyfrowe: Szybkość reakcji:
4 kHz (Typical) (Isolated)
,
500 kHz (Typical) (Non-isolated)
Wyjście cyfrowe: Izolacja:
3750 Vrms (Isolated)
Magistrala PC
Magistrala PC: Typ:
PCI Express x 1
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
350 mA @ +3.3 V
,
250 mA @ +12 V
Mechaniczny
Mechanical: Dimensions (mm):
110 x 163 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
