Główne cechy
- Interfejs PCI (5 V)
- 16-kanałowy optycznie izolowany Wejście Cyfrowe
- 16-kanałowy optycznie izolowany Wyjście Cyfrowe (Źródło, NPN)
- 16-kanałowy Wejście Cyfrowe 5 V/TTL
- 16-kanałowy Wyjście Cyfrowe 5 V/TTL
- Ochrona foto-izolacyjna 3750 Vrms
- 2 źródła przerwań
Wprowadzenie

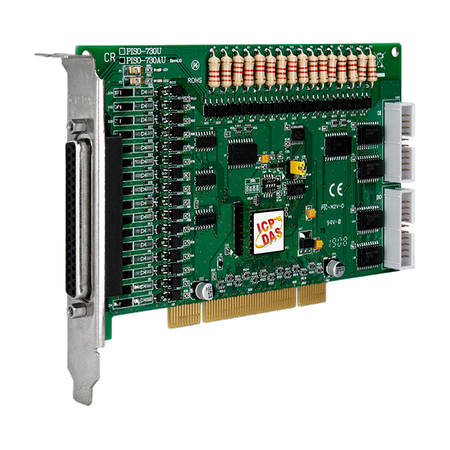

The PISO-730AU karty zapewniają 32 izolowane kanały Wejścia/Wyjścia Cyfrowego (16 x WD i 16 x WC) oraz 32 kanały Wejścia/Wyjścia Cyfrowego poziomu TTL (16 x WD i 16 x WC). Zarówno izolowane kanały Wejścia Cyfrowego, jak i kanały Wyjścia Cyfrowego używają krótkiej ścieżki transmisji optycznej do przenoszenia sygnałów elektronicznych między elementami obwodu i utrzymywania ich elektrycznie izolowanych. Dzięki ochronie izolacji 3750 Vrms, kanały Wejścia/Wyjścia Cyfrowego pozwalają na całkowite uniesienie sygnałów wejściowych, aby zapobiec pętlom masy i izolować komputer hosta od potencjalnie szkodliwych szczytów napięcia.
Każde Wyjście Cyfrowe zawiera tranzystor PNP oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Kanały Wyjścia Cyfrowego typu open-collector są zazwyczaj używane do powiadomień alarmowych i ostrzegawczych, kontroli sygnału wyjściowego, sterowania zewnętrznymi obwodami wymagającymi wyższego poziomu napięcia lub aplikacji przesyłania sygnału.
Każde Wyjście Cyfrowe zawiera tranzystor PNP oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Kanały Wyjścia Cyfrowego typu open-collector są zazwyczaj używane do powiadomień alarmowych i ostrzegawczych, kontroli sygnału wyjściowego, sterowania zewnętrznymi obwodami wymagającymi wyższego poziomu napięcia lub aplikacji przesyłania sygnału.
Akcesoria
-accessories.png)
Zastosowania
- Automatyzacja fabryki
- Testowanie produktów
- Automatyzacja laboratoryjna
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 (Isolated) + 16 (Non-isolated) |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Isolated: Photocoupler ,
Non-isolated: 5V/TTL |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Wet: 9 ~ 24 V (Min. 7 V; Max. 30 V) ,
TTL: 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | Wet: 0 ~ 1 V ,
TTL: 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 4 kHz (Typical) (Isolated) ,
1.0 MHz (Typical) (Non-isolate) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 3750 Vrms (Isolated) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 (Isolated) + 16 (Non-isolated ) |
| Wyjście cyfrowe: Typ: | Isolated: Open Emitter ,
Non-isolated: 5V/TTL |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source (PNP) |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Non-isolated: ,
Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA/+30 V for each channel @ 100% duty (Isolated) ,
Sink: 2.4 mA @ 0.8 V (Non-isolated) ,
Source: 0.8 mA @ 2.0 V (Non-isolated) |
| Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (Typical) (Isolated) ,
1.2 MHz (Typical) (Non-isolate) |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms (Isolated) |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 640 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105.06 x 163.68 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
