Główne cechy
- 8 Wejść Licznika/ Częstotliwości lub 4 Wejścia Enkodera
- Programowalny Filtr Cyfrowy
- Obsługuje Licznik 32-bitowy
- Indywidualna Konfiguracja Kanałowa
- Wbudowane Wirtualne Zasilanie Awaryjne do Zachowania Wartości Licznika
- Wartości Wstępne dla Wejścia Licznika
Wprowadzenie

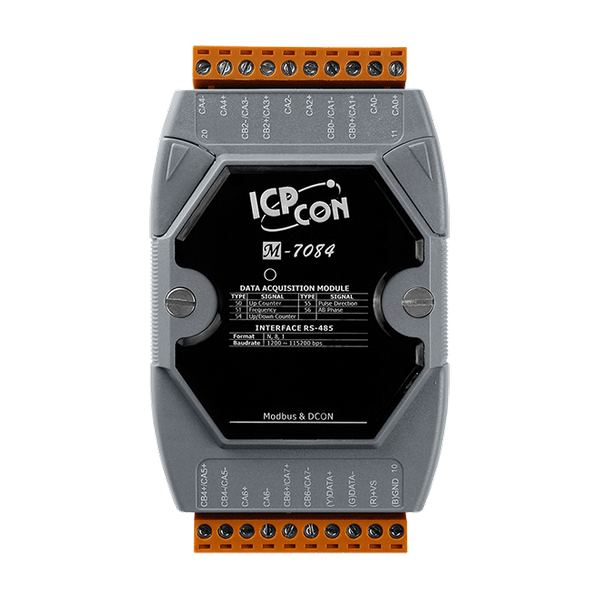

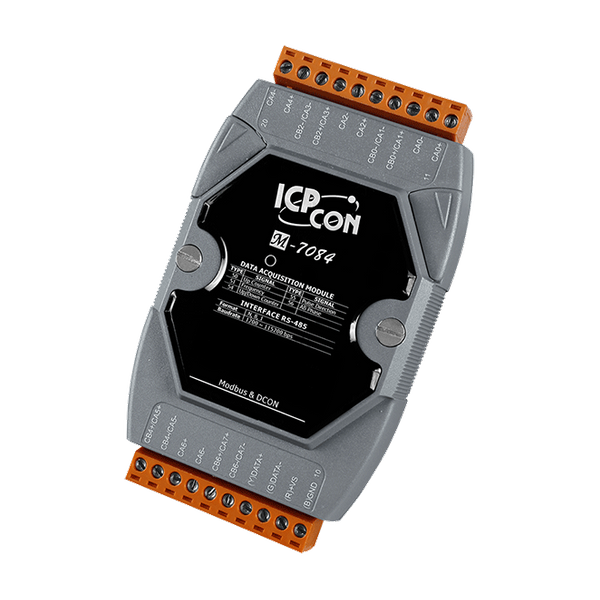

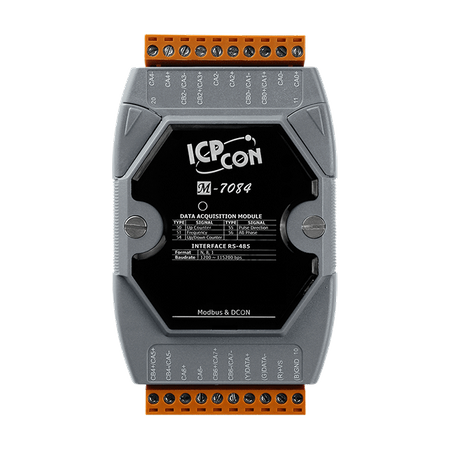

M-7084 to 32-bitowy, wysokiej prędkości moduł licznika/częstotliwości/enkodera, który oferuje różnorodne opcje trybu, w tym "Licznik Góra", "Wejście Częstotliwości", "Licznik Góra/Dół", "Bezpośredni/Licznik Impulsów" i "Licznik Fazy A/B". Kombinacje trybów mogą być indywidualnie ustawiane dla wszystkich 8 kanałów, gdzie niektóre kanały mogą być ustawione na tryb "Licznik Góra", a inne kanały mogą być jednocześnie ustawione na tryb "Wejście Częstotliwości", "Licznik Góra/Dół" lub "Wejście Enkodera". Wbudowany filtr cyfrowy może odfiltrować szumy, gdzie szerokość impulsu wysokiego/niskiego jest mniejsza niż minimalna szerokość wysokiego/niskiego filtru cyfrowego. M-7084 zapewnia funkcję wirtualnego podtrzymania zasilania w trybie licznika.
Zastosowania
• Pomiar Licznika
• Pomiar Częstotliwości i Kontrola Ruchu Enkodera
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Memory | |
| Memory: Battery Backup: | Yes |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 4-channel Up/Down Counter (CW/CCW) ,
4-channel Dir/Pulse Counter (Bi-direction) ,
4-channel A/B Phase (Quadrature Counting) ,
8-channel Up Counter ,
8-channel Frequency |
| Counter/Frequency/Encoder Input: Type: | Counter, Frequency, or Encoder |
| Counter/Frequency/Encoder Input: Counter Mode: | Up or Up/Down |
| Counter/Frequency/Encoder Input: Encoder Mode: | CW/CCW, Dir/Pulse, AB Phase |
| Counter/Frequency/Encoder Input: Frequency Mode: | Yes |
| Counter/Frequency/Encoder Input: Counter/Encoder Bits: | 32-bit |
| Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP): | Sink |
| Counter/Frequency/Encoder Input: ON Voltage Level: | +3.5 VDC ~ +30 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +1 VDC Max. |
| Counter/Frequency/Encoder Input: Frequency Accuracy: | 1 Hz ~ 200 kHz = ±0.025% of Input Frequency (*Note1) |
| Counter/Frequency/Encoder Input: Individual Channel Configuration: | Yes |
| Counter/Frequency/Encoder Input: Max. Speed: | +3.5 ~ +10 VDC: 200 kHz ,
+10 ~ +30 VDC: 150 kHz |
| Counter/Frequency/Encoder Input: Low Pass Filter: | 1 ~ 32767 μs |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.32 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
