Główne cechy
◼ 8 różnicowych uniwersalnych kanałów wejściowych analogowych► Termopara
► Napięcie
► Prąd
◼ Ochrona przed przepięciami do 240 Vrms
◼ Termopara i prąd wejściowy 4~20mA zapewniają wykrywanie otwartego obwodu
◼ Konfiguracja indywidualnych kanałów
◼ USB 2.0 Full-Speed (12 Mbps)
◼ Zasilanie z magistrali USB
◼ Możliwość blokady kabla USB
◼ Bez sterowników
Wprowadzenie

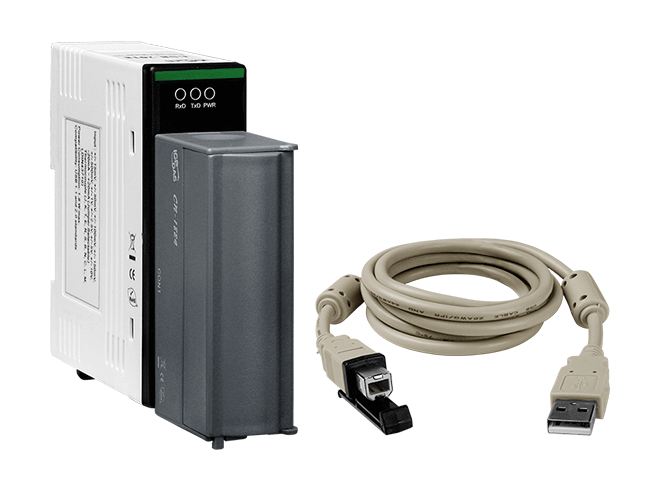

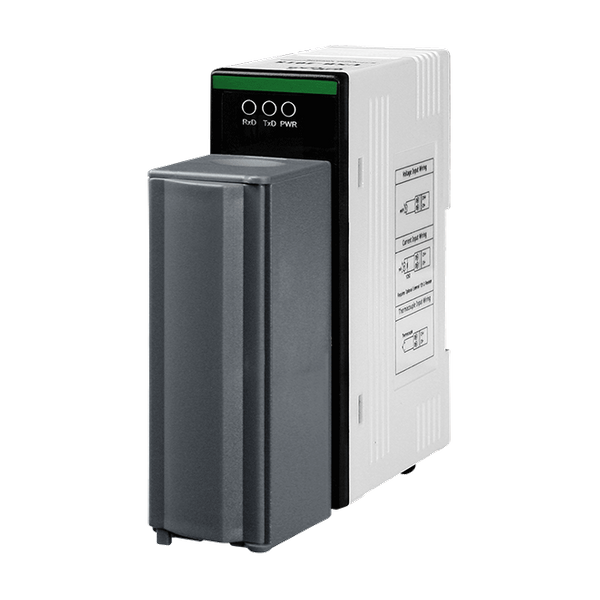

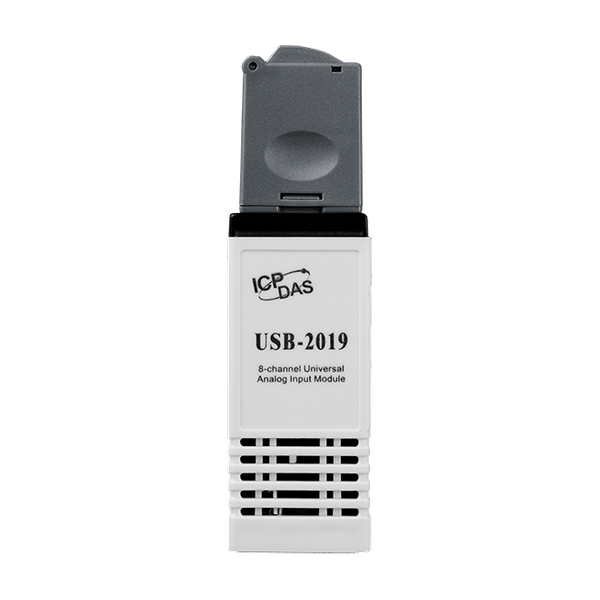

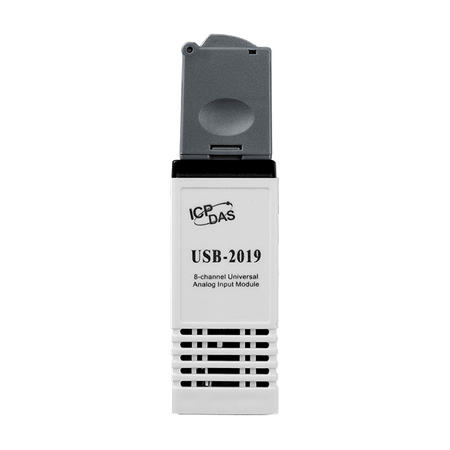

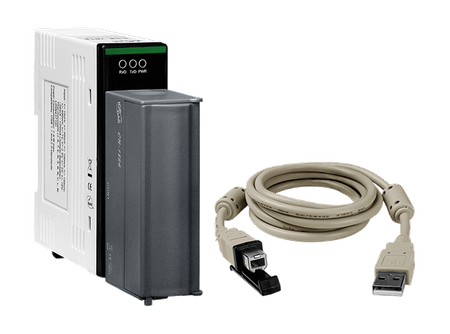

USB-2019 dostarczany przez ICP DAS to nowe rozwiązanie do akwizycji danych. Umożliwia łatwą obsługę typu plug-and-play przez USB oraz dokładne pomiary dla wszelkiego rodzaju zastosowań automatyki. W porównaniu z tradycyjnymi kartami PC jak PCI, PC/104 i karty ISA, użytkownicy mogą łatwiej i szybciej osiągnąć akwizycję danych za pomocą USB-2019. USB-2019 to 8-kanałowy uniwersalny moduł wejściowy analogowy, który zapewnia następujące funkcje. Po pierwsze, obsługuje ochronę przed przepięciami do 240 Vrms. Po drugie, posiada typy wejść napięciowych i prądowych. Po trzecie, szeroko obsługuje termopary typu J, K, T, E, R, S, B, N, C, L, M i LDIN43710. Po czwarte, zapewnia niezwykle dokładne pomiary termopar oraz automatyczną kompensację zimnego złącza dla każdego kanału. Po piąte, posiada funkcję wykrywania otwartego przewodu dla termopar i wejść 4 ~ 20 mA dla każdego kanału. Dodatkowo, dzięki narzędziu ICP DAS USB I/O, użytkownicy mogą bezpośrednio i łatwo konfigurować oraz testować USB-2019 bez potrzeby kodowania. Przyjazna biblioteka API jest również dostarczana, aby użytkownicy mogli opracować własne aplikacje USB.
Zastosowania
| ◾ Automatyzacja budynków | ◾ Automatyzacja maszyn |
| ◾ Automatyzacja fabryk | ◾ Akwizycja i kontrola danych |
| ◾ Kontrola i monitorowanie środowiska | ◾ Sprzęt laboratoryjny i badania |
Parametry techniczne:
| Product Range: | USB I/O |
Software | |
| Software: OS Support: | Windows XP (32/64 bit), Windows 7 (32/64 bit) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | 1 Hardware watchdog (1.6 second) ,
1 Software watchdog (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV contact for each terminal ,
8 kV air for random point |
Wskaźniki LED | |
| LED Indicators: Status: | 3 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
| Wejście analogowe: Zakres: | Voltage: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (External resistor is required) ,
Thermocouple: J, K, T, E, R, S, B, N, C, L, M and L(DIN43710) |
| Wejście analogowe: Rozdzielczość: | 16 bit |
| Wejście analogowe: Dokładność: | ±0.1% FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | Voltage: > 400 kΩ, ,
Current: 125 Ω (An external resistor is required) |
| Analog Input: Common Mode Rejection: | 86 dB Min. |
| Analog Input: Common Voltage Protection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes (Software programmable) |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/℃ |
USB | |
| USB: Specification: | USB 2.0 Full-Speed (12Mbps) |
Power | |
| Power: Consumption: | 1.7 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | USB-2019: 33 x 107 x 118 (W x L x H) ,
CN-1824: 30 x 84 x 43 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
