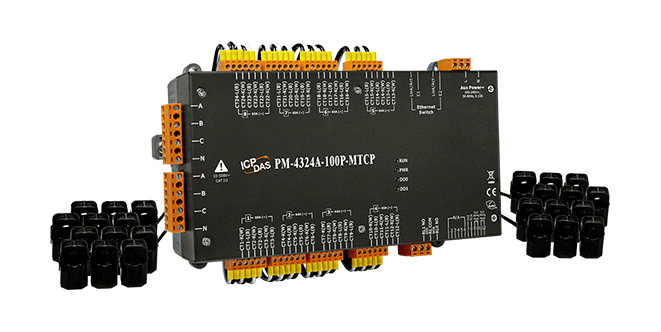

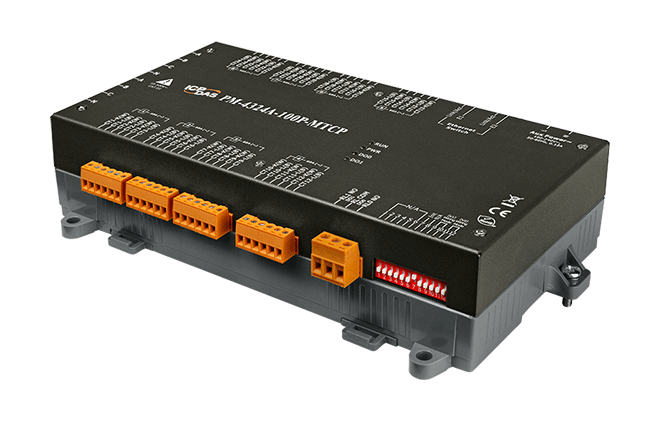

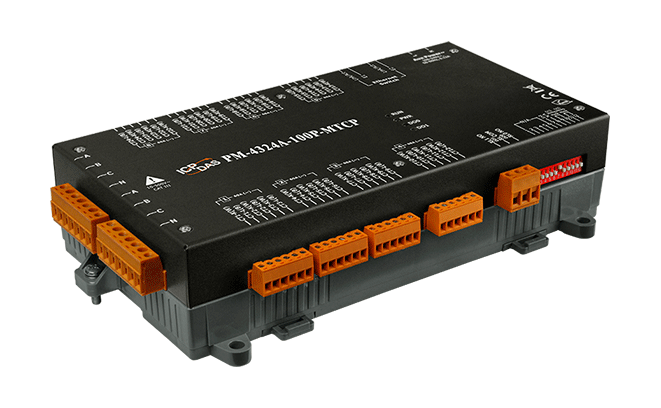

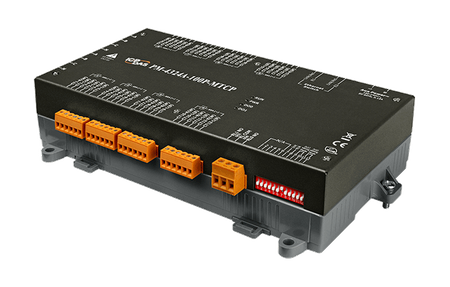

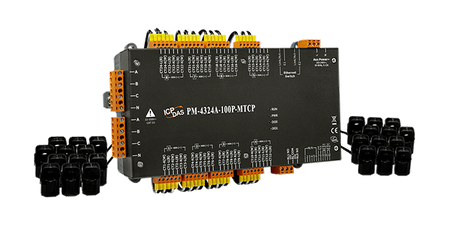

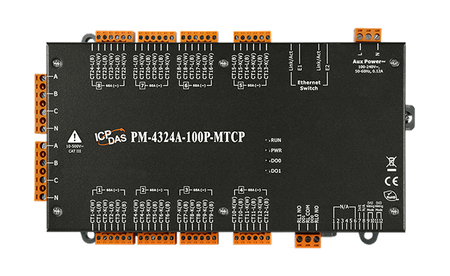

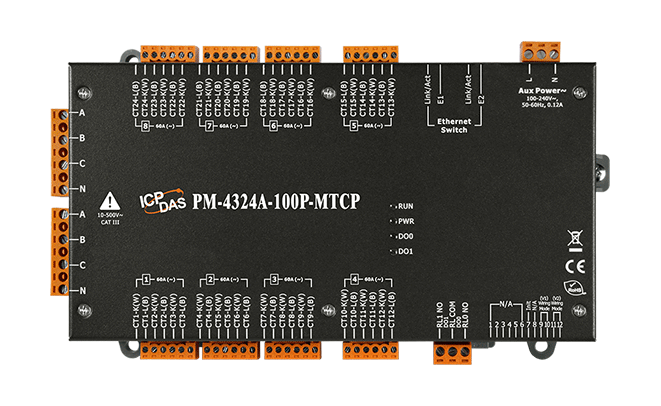

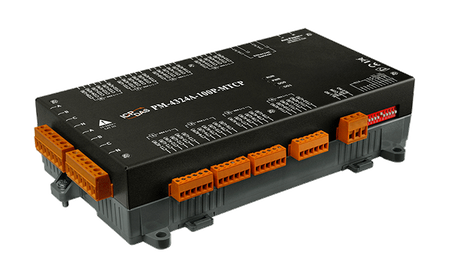

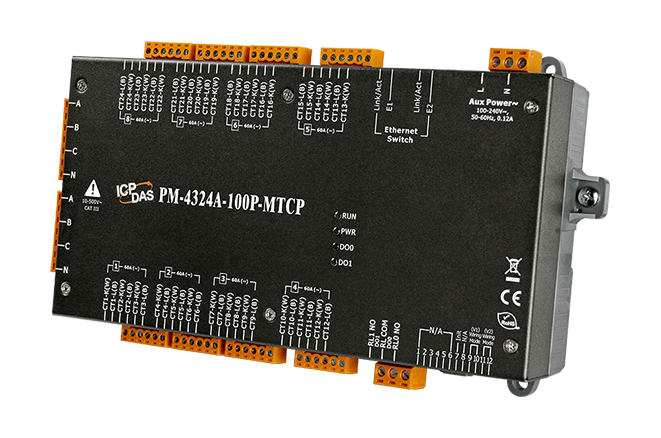

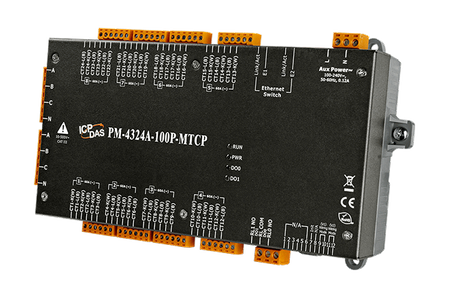

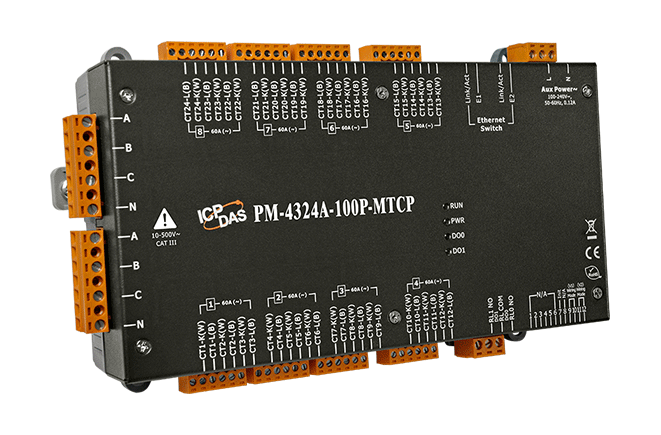

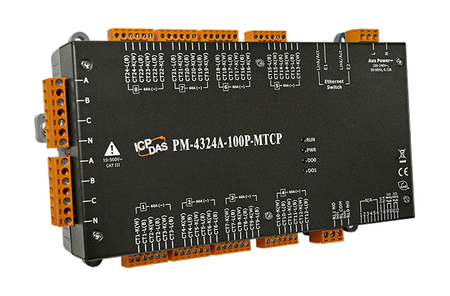

Name: PM-4324A-100P-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowa Energia
• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• 2 niezależne wejścia głównego obwodu
• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 60 A z różnym współczynnikiem CT
• Pomiary napięcia do 500 V
• Łatwa instalacja z rdzeniem dzielonym CT
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• Obsługa 2 wyjść przekaźnikowych (Form A)

Wprowadzenie

Seria liczników mocy wieloobwodowej PM-4324 monitoruje do 8 obwodów trójfazowych lub 24 obwodów jednofazowych, albo dowolną kombinację obwodów jednofazowych i trójfazowych. Seria PM-4324 może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324 jest idealna dla obiektów wielolokatorowych, takich jak projekty mieszkaniowe, biurowce i centra handlowe. To kompaktowe urządzenie jest zaprojektowane w taki sposób, aby z łatwością pasowało do istniejących rozdzielnic lub można było je zamontować na płasko w pobliżu, eliminując w ten sposób potrzebę drogich przeróbek lub rezerwowania dodatkowej przestrzeni na urządzenie. Model PM-4324A to taki sam model jak PM-4324, z wyjątkiem pomiaru AC. PM-4324A ma 2 osobne wejścia głównego obwodu, które mogą być używane w różnych systemach zasilania.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Multi-circuit
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	24
CT: Type:	Clip
CT: Max. Current:	60 A
CT: Inside Diameter:	10 mm
CT: Leading Cable:	4 mm
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+85 ~ +264 VAC (277 VAC available)
Power: Consumption:	6 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	237 x 57 x 134 (W x L x H)
Mechanical: Installation:	DIN-Rail & wall mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
