Główne cechy
• Przetwarzanie "w locie": EtherCAT
• Potężny MCU obsługujący wydajny ruch sieciowy
• 2 x interfejs magistrali RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączenia kaskadowego
• Zweryfikowane narzędzie do testowania zgodności EtherCAT
• Złącze zaciskowe demontowalne
• Wskaźniki LED
• Wbudowane wejście analogowe: 8-/16-kanałowe
• Zgodność z RoHS
Wprowadzenie

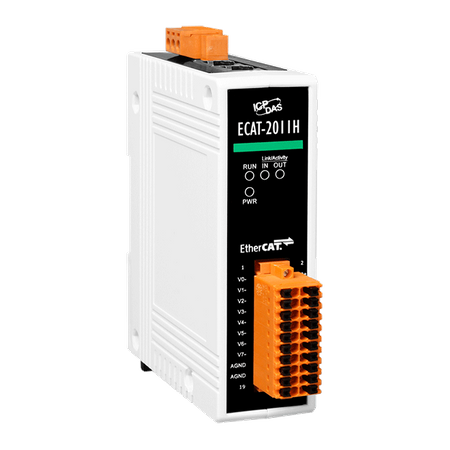

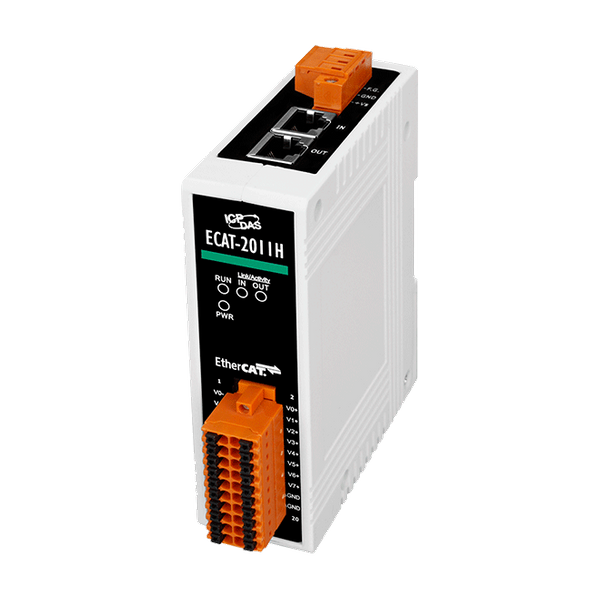

Urządzenie ECAT-2000 jest wyposażone w protokół EtherCAT i instalowane przez połączenie kaskadowe, co pozwala na elastyczność w instalacji urządzeń oraz redukuje koszty infrastruktury i operacyjne. Wszystkie moduły mogą być rozmieszczone w topologiach sieci takich jak gwiazda, linia czy pierścień. ECAT-2011H jest wyposażony w 8-kanałowe różnicowe wejścia lub 16-kanałowe wejścia pojedyncze, wybierane programowo. Użytkownicy mogą uzyskać status wejścia poprzez dane procesowe. Urządzenie przeszło i zostało zweryfikowane za pomocą narzędzia testującego zgodność, dzięki czemu kompatybilny EtherCAT Master lub konfigurator może nim łatwo zarządzać i wdrażać różnorodne aplikacje.
Zastosowania
• Narzędzia półprzewodnikowe
• Obróbka metali
• Pakowanie
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukujące
• Robotyka
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Channel |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Diff/16 S.E |
| Wejście analogowe: Typ: | Voltage, Current |
| Wejście analogowe: Zakres: | 0~10V, ±10 V, ±5 V, ±2.5 V, 0~ 20 mA, ±20 mA, 4~20 mA or ±4 ~20 mA (Software selectable) |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.2% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 1k Hz per channel |
| Wejście analogowe: Ochrona przed przepięciem: | ±35 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
EtherCAT | |

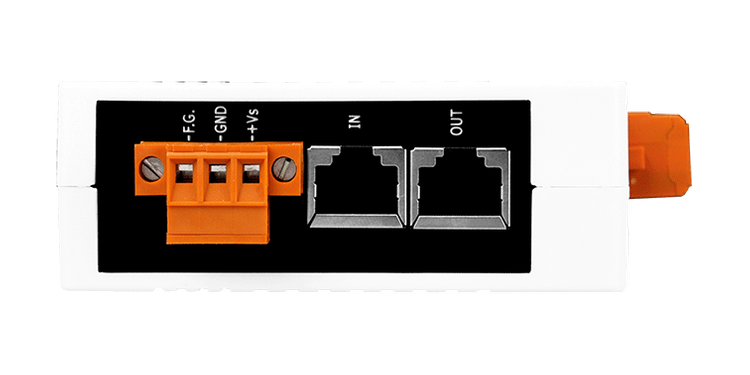

| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | 100 m Max. (100Base-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 1 ms |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 4 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 108 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
