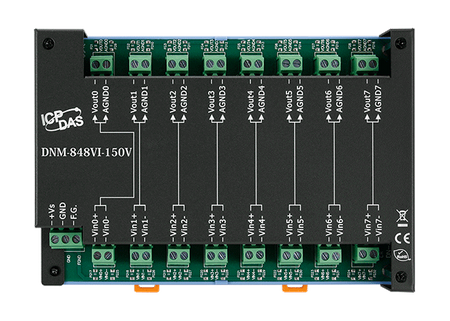

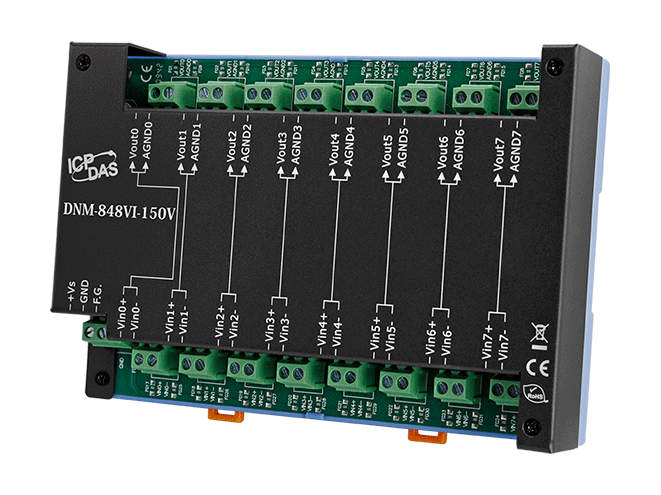

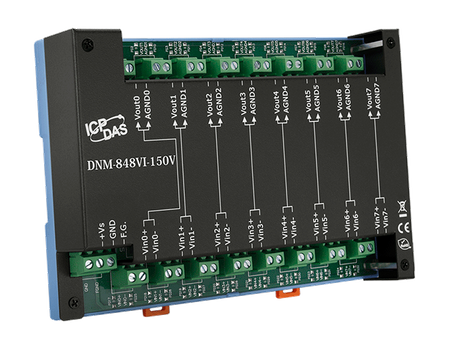

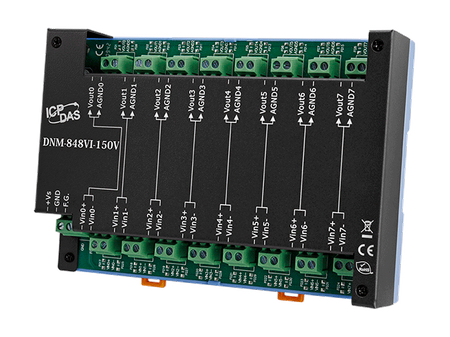

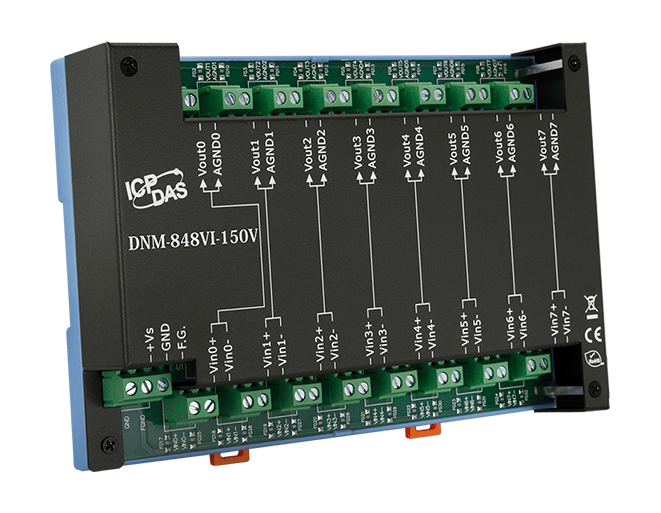

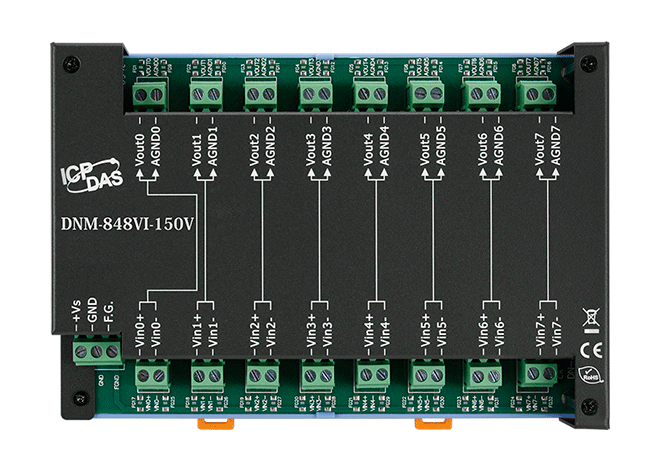

Name: DNM-848VI-150V
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Wejście źródła AC/DC
• Pomiar wysokiego napięcia
• Liniowy współczynnik tłumienia
• Wysoka impedancja wejściowa
• Łatwe połączenie przewodów

Wprowadzenie

Seria DNM-848VI to tłumik wejściowy dla napięcia. Maksymalny zakres wejściowy wynosi od ±10 V / ±80 V / ±150 V i może być zredukowany do ±10 V. Zapewnia izolację wewnątrzmodułową 3000 VDC oraz izolację kanał do kanału 3000 VDC, aby uniknąć zakłóceń od wejść do wyjść lub między kanałami. Może być używana z modułami wejść analogowych takimi jak I-7017, I-87017, M-7017RMS i I-87017W-RMS itd., aby mierzyć wysokie napięcie.

Zastosowania

Parametry techniczne:

Product Range:	DNM-800
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV contact for power line, input and output channels, ±8 kV air for random point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for power liner
Wejście analogowe
Wejście analogowe: Kanały:	8
Wejście analogowe: Typ:	AC/DC Voltage
Wejście analogowe: Zakres:	±150 Vpp
Wejście analogowe: Dokładność:	1% of FSR
Analog Input: Bandwidth:	30 KHz
Analog Input: Input Impedance:	>1 MΩ
Analog Input: Channel-to-Channel Isolation:	3000 VDC
Analog Input: Intra-module Isolation:	3000 VDC
Wyjście analogowe
Wyjście analogowe: Kanały:	8
Analog Output: Type:	AC/DC Voltage
Wyjście analogowe: Zakres:	±10 Vpp
Power
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	9.2 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	173 x 122 x 35 (W x L x D)

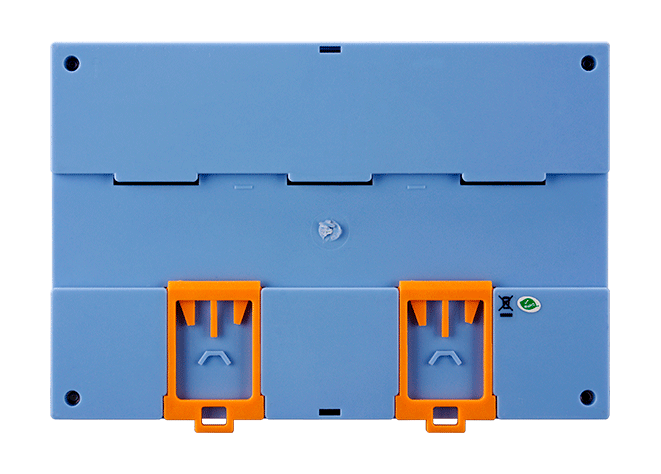

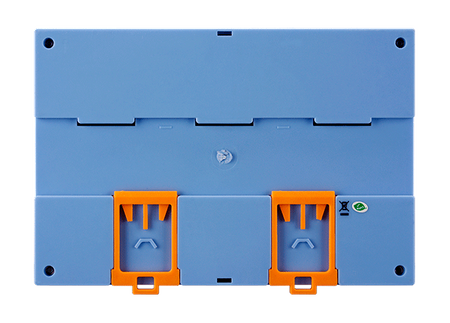

Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
