PMD-4201-SC

Główne cechy

• Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
• Brak potrzeby programowania, strony internetowe zapewnione do edycji logiki sterowania.

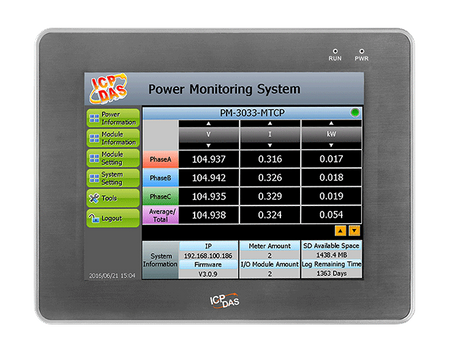

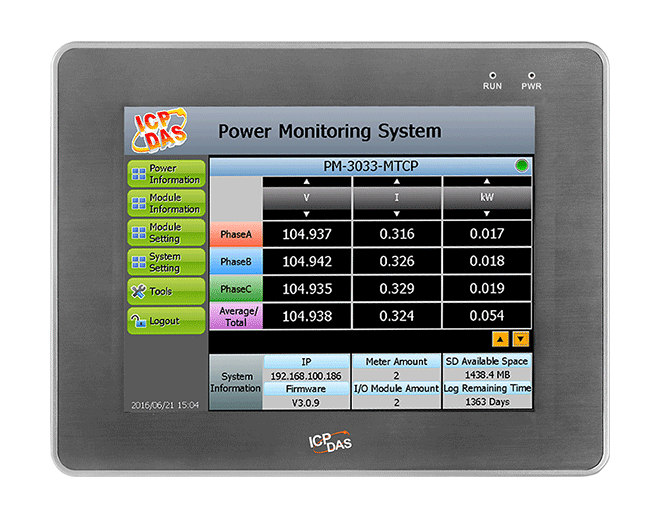

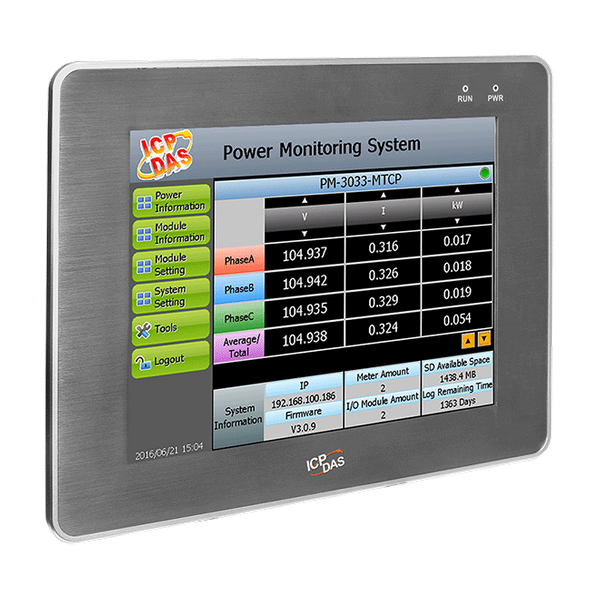

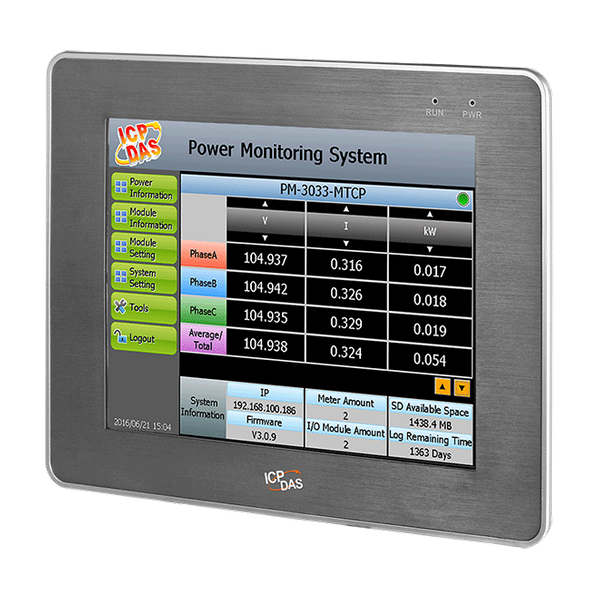

• 10,4" TFT LCD (z panelem dotykowym) oraz wsparcie PoE (Power over Ethernet).
• Obsługuje maksymalnie "24 moduły ICP DAS Modbus Power Meter + 8 modułów Modbus I/O" (maks. łącznie 16 modułów TCP)

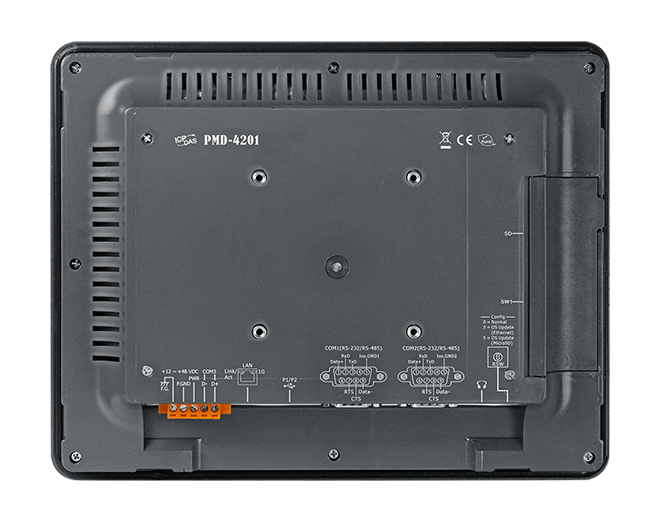

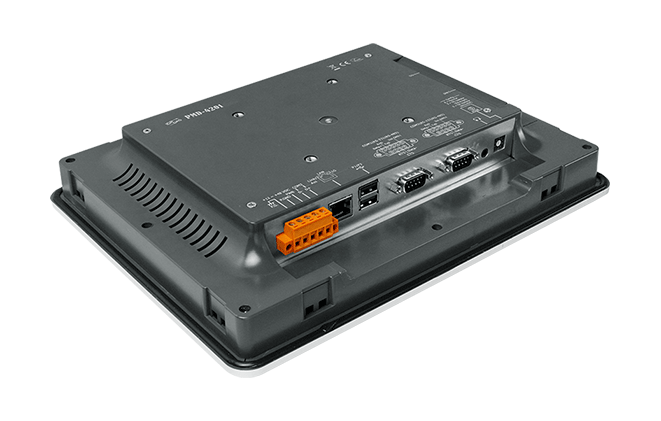

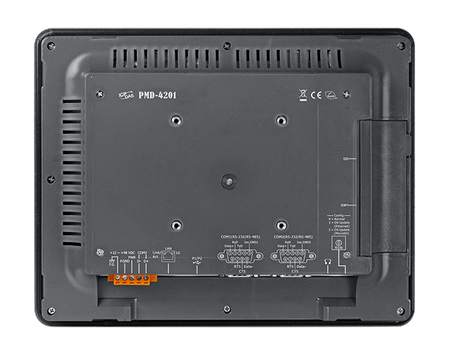

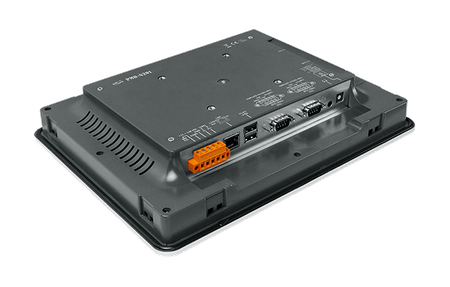

  • Interfejs COM1 i COM2 mogą indywidualnie połączyć się z maks. 16 modułami Modbus RTU (w tym Power Meter i moduły I/O).
  • Interfejs LAN może połączyć się z maks. 16 modułami Modbus TCP (w tym Power Meter i moduły I/O).
  • Obsługuje maksymalnie 4 mierniki mocy serii ICP DAS PM-4324.
• Wyświetlanie danych w czasie rzeczywistym lub dane historyczne poprzez przeglądarkę lub wyświetlacz lokalny. Zapewnienie raportów statystycznych dotyczących danych o mocy przez przeglądarkę.
• Zaprojektowano kartę microSD do operacji rejestrowania danych mocy. Automatyczne wysyłanie plików dziennika danych oraz ich odzyskiwanie po przywróceniu sieci.
• Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na moc.
• Funkcja powiadamiania o alarmach przez LINE lub email.
• Dostosowanie operacji urządzeń przez ich status mocy za pomocą modułów Modbus I/O.
• Funkcja harmonogramu dla operacji modułów I/O (urządzeń).
• Obsługa protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
• Wsparcie połączenia z platformą chmurową IoT (Microsoft Azure i IBM Bluemix); oraz oprogramowaniem chmurowym ICP DAS IoTstar.

Wprowadzenie

PMD-4201 jest inteligentnym koncentratorem Power Meter opartym na sieci Web, stworzonym przez ICP DAS. Oferuje interfejs stron internetowych i zawiera różne funkcje takie jak: zbieranie danych o mocy, kontrolę logiczną, zarządzanie zapotrzebowaniem na moc, rejestrator danych, lokalny wyświetlacz/Wyświetlacz stron internetowych oraz funkcje powiadamiania alarmowego. PMD-4201 pozwala na podłączanie do mierników mocy ICP DAS Smart za pośrednictwem interfejsu RS-485 lub Ethernet, aby odczytywać dane mocy z urządzeń mierzonych przez mierniki mocy; a następnie rejestrować wartości mocy w czasie rzeczywistym w pliku rejestratora danych. PMD-4201 oferuje również automatyczne przesyłanie plików rejestratora danych; wraz z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA, pozwala na zbieranie i analizowanie danych mocy. PMD-4201 jest wyposażony w 10,4" TFT LCD (z panelem dotykowym) i zaprojektowany do montażu panelowego. Zapewnia łatwy sposób przeglądania danych mocy i ustawiania parametrów systemu na miejscu. Ponadto, PMD-4201 jest również wyposażony w wbudowany serwer Web, który pozwala na bezpośrednie połączenia przez przeglądarki w celu przeglądania danych mocy i ustawiania parametrów systemu. PMD-4201 wspiera również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT do bezproblemowej integracji z systemami zarządzania SCADA/MES/IT/IoT/Network Management. Oprócz modułów I/O ICP DAS M-7000, PMD-4201 może łączyć się z standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O, funkcjom takim jak wykonywanie reguł logicznych IF-THEN-ELSE i funkcjom powiadamiania alarmowego, w tym LINE/Email, PMD-4201 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na moc i funkcje powiadamiania alarmowego, jest w stanie przeprowadzić redukcję obciążenia urządzeń, jeśli jest to konieczne, oraz umożliwia monitorowanie i kontrolę zużycia mocy urządzeń w czasie rzeczywistym. Podczas korzystania z PMD-4201 do budowy systemu zarządzania i monitorowania mocy, w całym procesie rozwoju systemu nie jest wymagana żadna programowanie; wystarczy kilka kliknięć na stronie internetowej, aby zakończyć wszystkie ustawienia; jest łatwy do użytkowania i pozwala użytkownikowi szybko przeglądać dane mocy urządzeń oraz przetwarzać je w celu uzyskania statystyk i analiz. PMD-4201 to łatwe w użyciu i proste do zbudowania rozwiązanie do zarządzania i monitorowania mocy, które umożliwia bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią
