DNM-831I-100V-1000A

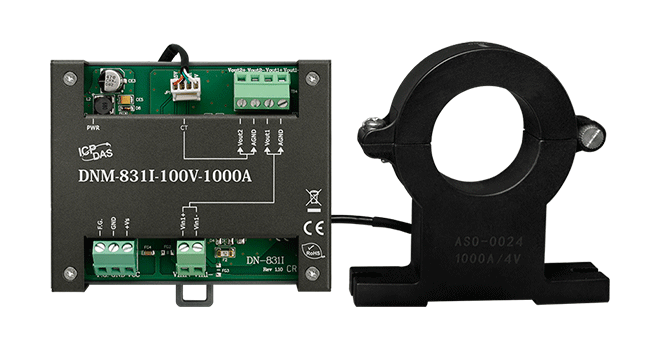

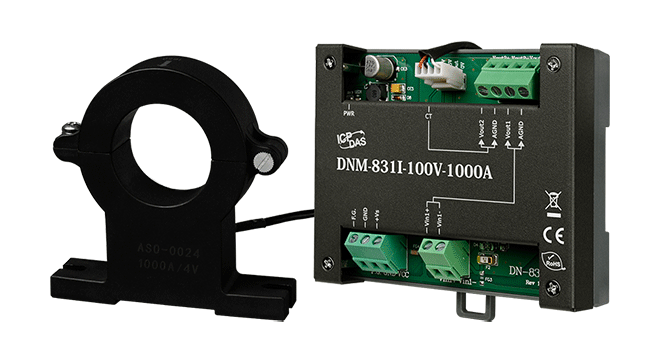

  • 1-kanałowy attenuator napięcia (100V) oraz 1-kanałowy transformator prądowy (1000 A) (metalowy) (RoHS). W zestawie kabel CA-040415-1 oraz transformator prądowy ASO-0024.
  • DNM-831I-100V-1000A
  • DNM-831I-100V-1000A
  • DNM-831I-100V-1000A

Główne cechy

• Wysokonapięciowy wejściowy pomiar prądu
• Trójkierunkowa izolacja
• Liniowy współczynnik tłumienia
• Wysoka impedancja wejściowa
• Łatwe podłączenie przewodów

Wprowadzenie

DN-831I-100V-1000A to jednokanałowy tłumik napięć i jednokanałowy transformator prądowy. Maksymalny zakres wejściowy napięcia wynosi ±100 V, który może być tłumiony do ±10 V, a maksymalny zakres wejściowy prądu wynosi ±1000 A i może być tłumiony do ±10 V. Urządzenie zapewnia izolację między modułami na poziomie 3000 VDC oraz izolację pomiędzy kanałami na poziomie 3000 VDC, aby uniknąć zakłóceń szumowych z wejść na wyjścia lub pomiędzy kanałami. Może być używany z modułami wejściowymi analogowymi, takimi jak I-7017, I-87017, M-7017RMS i I-87017W-RMS itp. do pomiaru wysokiego prądu.

pixel
Parametry techniczne:
Product Range:
DNM-800
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):
±4 kV contact for power line, input and output channels, ±8 kV air for random point
EMS Protection: Surge (IEC 61000-4-5):
±3 kV for power liner
CT
CT: Type:
Clip
CT: Inside Diameter:
Φ40.5 mm
CT: Leading Cable:
1.5 m
Wejście analogowe
Wejście analogowe: Kanały:
High Current: 1
,
High Voltage: 1
Wejście analogowe: Typ:
AC/DC Current
,
AC/DC Voltage
Wejście analogowe: Zakres:
High Current: ±1000 A
,
High Voltage: ±100 VDC
Wejście analogowe: Dokładność:
High Current: 1% of FSR
,
High Voltage: 1% of FSR
Analog Input: Bandwidth:
High Current: 0 ~ 50 KHz
,
High Voltage: 20 Hz ~ 20 kHz
Wejście analogowe: Izolacja:
High Current: 2.5 KV @ 50 (60) HZ/1 min
Wyjście analogowe
Wyjście analogowe: Kanały:
High Current: 1
,
High Voltage: 1
Analog Output: Type:
AC/DC Current
,
AC/DC Voltage
Wyjście analogowe: Zakres:
• High Current: ±10 VDC or 10 VAC
,
• High Voltage: ±10 VDC or 10 VAC
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1.8 W
Mechaniczny
Mechanical: Casing:
Metal
Mechanical: Dimensions (mm):
103 x 93 x 29 (W x L x D)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +75 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
