Główne cechy
- Multifunkcyjny (4 AI, 2 DI i 2 DO)
- 2 kanały wejściowe napięcia i 2 kanały wejściowe prądu
- 2-kanałowe DI mogą być używane jako 16-bitowe liczniki
- 2-kanałowe DO mogą być używane jako alarmy limitu wejściowego napięcia
- Regulowana szybkość próbkowania
- Konfigurowalne ustawienia wartości włączenia i wartości bezpiecznych
- Podwójny watchdog
Wprowadzenie

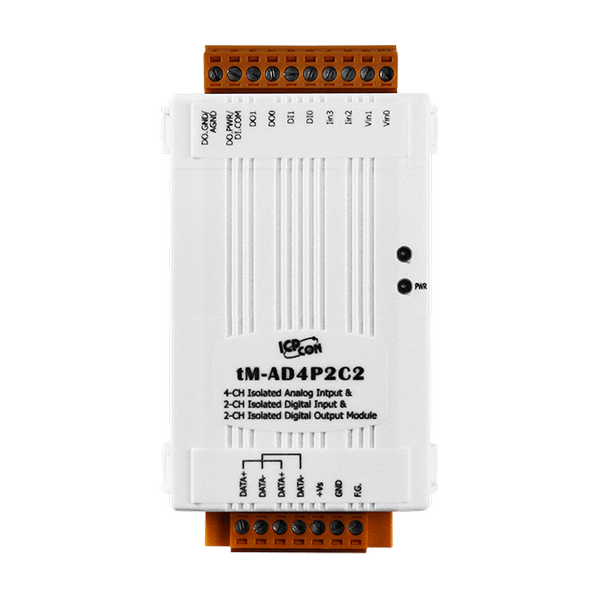

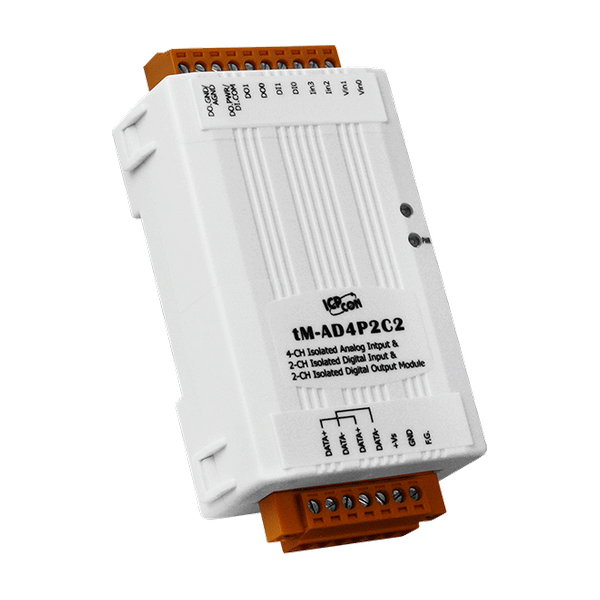

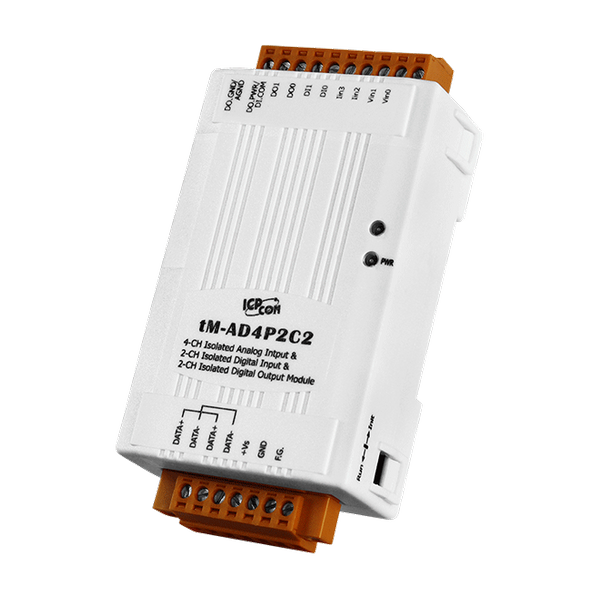

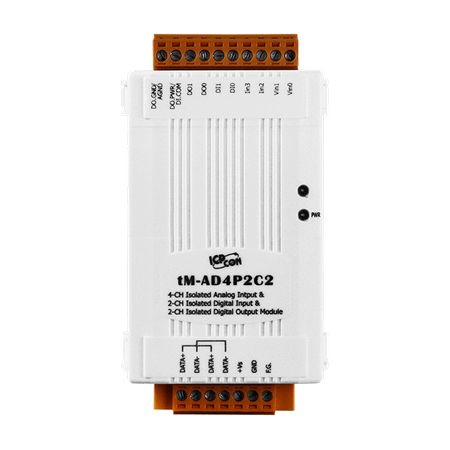

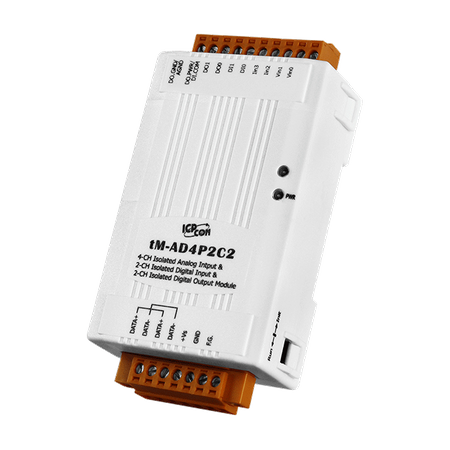

tM-AD4P2C2 to moduł wielofunkcyjny, który obejmuje 4 kanały wejść analogowych, 2 kanały wejść cyfrowych oraz 2 kanały wyjść cyfrowych. Moduł oferuje programowalne zakresy wejść analogowych, które obejmują 2 kanały wejść napięcia (±1 V, ±2,5 V, ±5 V i ±10 V) oraz 2 kanały wejść prądu (±20 mA, 0 ~ 20 mA i 4 ~ 20 mA). Wejścia analogowe zapewniają wysoką ochronę przed przepięciami do 120 VDC i regulowaną szybkość próbkowania. Moduł obsługuje wyjścia cyfrowe typu sink z ochroną przed zwarciem, a wyjścia cyfrowe mogą być używane jako alarmy limitu wejściowego napięcia. Wejścia cyfrowe są typu source i wszystkie kanały wejść cyfrowych mogą być używane jako 16-bitowe liczniki. Istnieją opcje konfigurowania wartości włączenia i wartości bezpiecznych wyjść cyfrowych. Zapewniona jest także ochrona ESD 4 kV oraz izolacja między-modułowa 2500 VDC. tM-AD4P2C2 obsługuje protokoły DCON, Modbus RTU i Modbus ASCII, które można konfigurować za pomocą oprogramowania.
Zastosowania
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy kontroli
• Systemy żywności i napojów
• Produkcja półprzewodników
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | Voltage: 2 Single-ended ,
Current: 2 Single-ended |
| Wejście analogowe: Zakres: | Voltage: ±1 V, ±2.5 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Wejście analogowe: Rozdzielczość: | Normal Mode: 14-bit ,
Fast Mode: 12-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 200 Hz |
| Analog Input: Input Impedance: | Voltage: 10 MΩ ,
Current: 136 Ω |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 2 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | +3.5 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 50 Hz |
| Digital Input/Counter: Min. Pulse Width: | 10 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ, 0.5 W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 1 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
