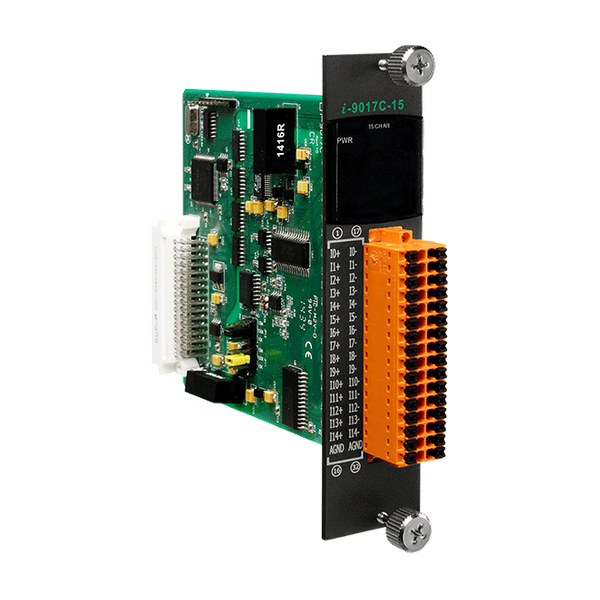

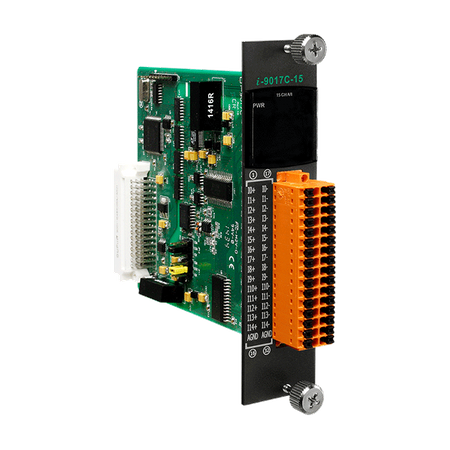

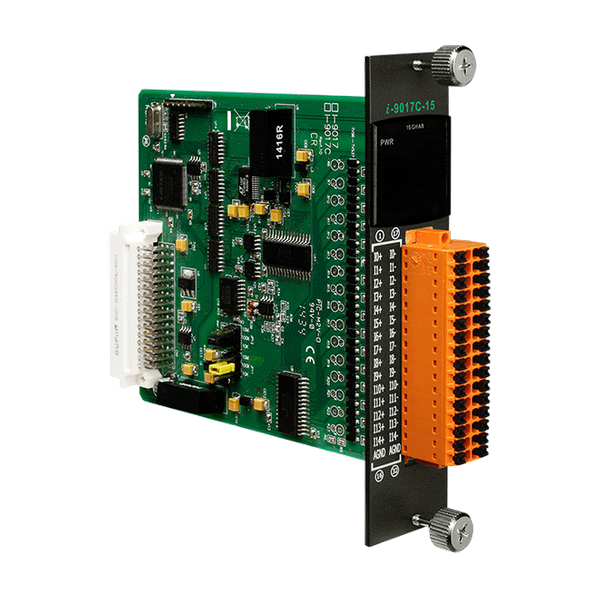

Name: I-9017C-15
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 15 różnicowych kanałów wejściowych
• Zakres wejściowy: ±20mA
• 14-bitowy przetwornik AD 100 KHz
• Tryb wyzwalania A/D: Polling, Przerwanie

Wprowadzenie

I-9017-15/I-9017C-15 to wysokowydajny moduł wejścia analogowego z rozdzielczością 14 bitów i częstotliwością próbkowania do około 90K S/s. I-9017-15 oferuje do 30 wejść jednozakresowych lub 15 różnicowych kanałów wejściowych, które można wybrać za pomocą ustawienia zworki. I-9017C-15 zapewnia do 15 różnicowych kanałów wejściowych do pomiaru prądu. Oba moduły posiadają ochronę ESD na poziomie 4 kV oraz izolację między modulami o wartości 2500 Vrms.

Zastosowania

• Wysokowydajny system akwizycji danych
• Monitorowanie i kontrola procesów
• Analiza drgań
• Generowanie wzorców cyfrowych z portu wejść/wyjść cyfrowych

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	15-ch Differential
Wejście analogowe: Typ:	Natężenie
Wejście analogowe: Zakres:	-20 mA ~ +20 mA
Wejście analogowe: Częstotliwość próbkowania:	Single Channel Polling Mode: about 90K S/s , Single Channel Interrupt Mode: 50K S/s , 15-channel Scan Mode : 16 K S/s
Analog Input: Bandwidth:	100 KHz
Analog Input: Input Impedance:	125 Ω
Analog Input: Zero Drift:	± 0.1 uV/°C
Analog Input: Span Drift:	± 10 ppm/°C
Power
Power: Consumption:	2 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
