Główne cechy
- Incorporates any RS-232/485 serial device in Ethernet
- Application Modes: Virtual COM, TCP Server, TCP Client
- VxComm Utility supports 32/64-bit Windows 7 SP1/10/2012/2016
- Max. connections : 1 socket per serial port is suggested
- Supports pair-connection (serial-bridge, serial-tunnel) applications
- Supports UDP responder for device discovery (UDP Search)
- Tiny Web server for configuration (HTTP)
- Allows automatic RS-485 direction control
- Signal isolation
Wprowadzenie

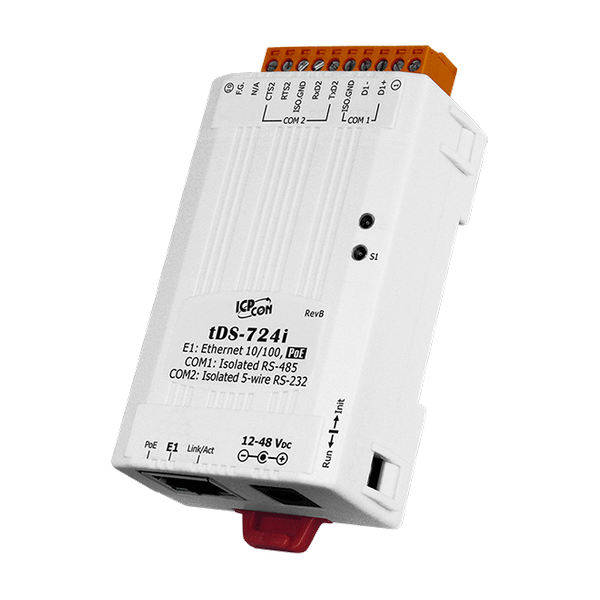

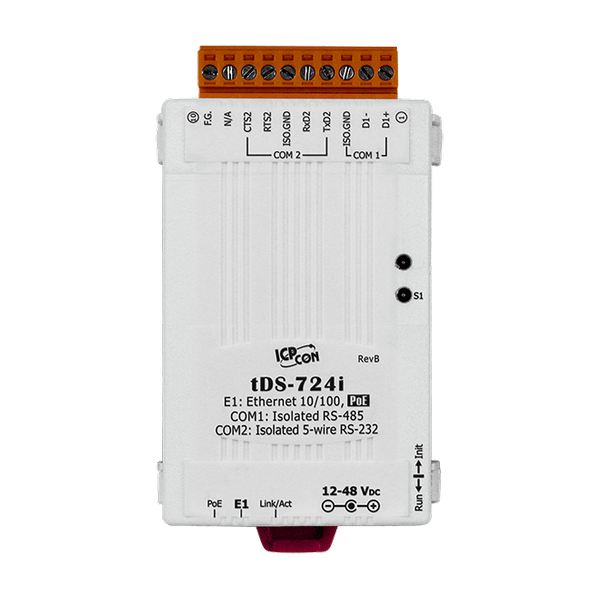

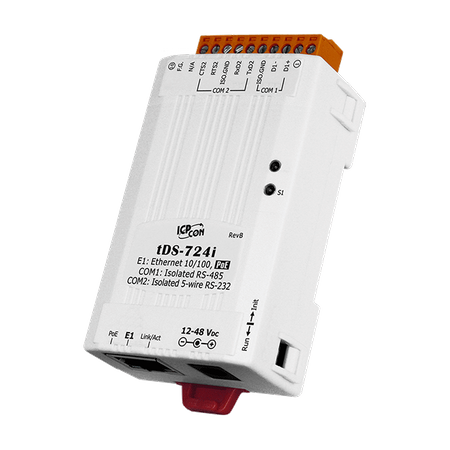

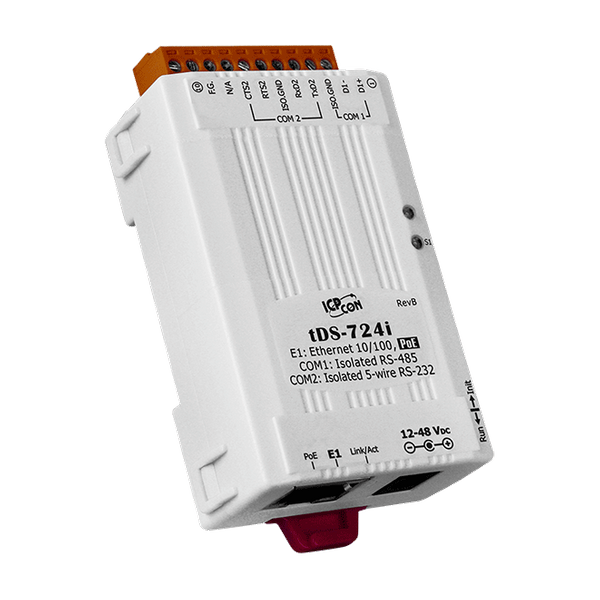

Seria tDS-700 to zestaw serwerów urządzeń Serial-to-Ethernet, które mają na celu dodanie łączności Ethernet i Internet do dowolnego urządzenia RS-232 oraz RS-422/485, eliminując tym samym ograniczenia długości kabla w tradycyjnej komunikacji szeregowej. Korzystając z VxComm Driver/Utility, wbudowany port COM serii tDS-700 można zwirtualizować jako standardowy port COM komputera w systemie Windows. Dzięki temu użytkownicy mogą przejrzyście uzyskiwać dostęp lub monitorować urządzenia szeregowe przez Internet/Ethernet bez modyfikacji oprogramowania.
Serwery urządzeń tDS-700 mogą być używane do tworzenia aplikacji połączeniowej (jak również mostu szeregowego lub tunelu szeregowego), co pozwala na przesyłanie danych przez TCP/IP między dwoma urządzeniami szeregowymi, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych, które same nie posiadają funkcji Ethernet. Dzięki swojej niezależności od protokołów i elastyczności, tDS-700 spełnia wymagania praktycznie każdej aplikacji sieciowej.
DHCP minimalizuje błędy konfiguracji spowodowane ręczną konfiguracją adresów IP, takie jak konflikty adresów IP wynikające z przypisania tego samego adresu IP więcej niż jednemu komputerowi lub urządzeniu w tym samym czasie. tDS-700 obsługuje funkcję klienta DHCP, co pozwala łatwo uzyskać niezbędne informacje konfiguracyjne TCP/IP z serwera DHCP. tDS-700 zawiera również odpowiedź UDP, która transmituje informacje o adresie IP w odpowiedzi na wyszukiwanie UDP z narzędzia VxComm Utility, co sprawia, że zarządzanie lokalne jest bardziej efektywne.
tDS-700 wyposażony jest w potężny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym. Posiada również wbudowany serwer WWW, który zapewnia intuicyjny interfejs do zarządzania, pozwalając użytkownikom na modyfikację ustawień modułu, w tym DHCP/Static IP, brama/maska oraz porty szeregowe.
Dzięki niezwykle małemu rozmiarowi, tDS-700 pozwala na maksymalne oszczędności przestrzeni, co umożliwia łatwą instalację w dowolnym miejscu, nawet bezpośrednie podłączenie do urządzenia szeregowego lub wbudowanie w maszynę.
Seria tDS-700 zawiera również wbudowany Watchdog CPU, który automatycznie resetuje CPU w przypadku nieprawidłowego działania wbudowanego oprogramowania lub braku komunikacji między tDS-700 a hostem przez zdefiniowany czas (timeout systemowy). Jest to ważna funkcja, która zapewnia ciągłą pracę tDS-700 w trudnych warunkach. Dodatkowo, seria tDS-700 (wersja i) posiada ochronę izolacyjną 3000 VDC oraz ochronę ESD +/-4 kV, która odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwego obwodu, chroniąc moduł i sprzęt przed nagłymi i chwilowymi przepięciami elektrycznymi.
tDS-700(Non-T) oferuje prawdziwe zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) funkcje zasilania przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE. W przypadku braku przełącznika PoE na miejscu, tDS-700 przyjmuje również zasilanie z zasilacza DC. tDS-700 został zaprojektowany do niezwykle niskiego zużycia energii, redukując ukryte koszty wynikające ze wzrostu cen paliw i energii elektrycznej, zwłaszcza gdy zainstalowano dużą ilość serwerów urządzeń. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.
Serwery urządzeń tDS-700 mogą być używane do tworzenia aplikacji połączeniowej (jak również mostu szeregowego lub tunelu szeregowego), co pozwala na przesyłanie danych przez TCP/IP między dwoma urządzeniami szeregowymi, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych, które same nie posiadają funkcji Ethernet. Dzięki swojej niezależności od protokołów i elastyczności, tDS-700 spełnia wymagania praktycznie każdej aplikacji sieciowej.
DHCP minimalizuje błędy konfiguracji spowodowane ręczną konfiguracją adresów IP, takie jak konflikty adresów IP wynikające z przypisania tego samego adresu IP więcej niż jednemu komputerowi lub urządzeniu w tym samym czasie. tDS-700 obsługuje funkcję klienta DHCP, co pozwala łatwo uzyskać niezbędne informacje konfiguracyjne TCP/IP z serwera DHCP. tDS-700 zawiera również odpowiedź UDP, która transmituje informacje o adresie IP w odpowiedzi na wyszukiwanie UDP z narzędzia VxComm Utility, co sprawia, że zarządzanie lokalne jest bardziej efektywne.
tDS-700 wyposażony jest w potężny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym. Posiada również wbudowany serwer WWW, który zapewnia intuicyjny interfejs do zarządzania, pozwalając użytkownikom na modyfikację ustawień modułu, w tym DHCP/Static IP, brama/maska oraz porty szeregowe.
Dzięki niezwykle małemu rozmiarowi, tDS-700 pozwala na maksymalne oszczędności przestrzeni, co umożliwia łatwą instalację w dowolnym miejscu, nawet bezpośrednie podłączenie do urządzenia szeregowego lub wbudowanie w maszynę.
Seria tDS-700 zawiera również wbudowany Watchdog CPU, który automatycznie resetuje CPU w przypadku nieprawidłowego działania wbudowanego oprogramowania lub braku komunikacji między tDS-700 a hostem przez zdefiniowany czas (timeout systemowy). Jest to ważna funkcja, która zapewnia ciągłą pracę tDS-700 w trudnych warunkach. Dodatkowo, seria tDS-700 (wersja i) posiada ochronę izolacyjną 3000 VDC oraz ochronę ESD +/-4 kV, która odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwego obwodu, chroniąc moduł i sprzęt przed nagłymi i chwilowymi przepięciami elektrycznymi.
tDS-700(Non-T) oferuje prawdziwe zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) funkcje zasilania przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE. W przypadku braku przełącznika PoE na miejscu, tDS-700 przyjmuje również zasilanie z zasilacza DC. tDS-700 został zaprojektowany do niezwykle niskiego zużycia energii, redukując ukryte koszty wynikające ze wzrostu cen paliw i energii elektrycznej, zwłaszcza gdy zainstalowano dużą ilość serwerów urządzeń. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.
Zastosowania
Automatyka przemysłowa
Automatyka budynkowa i domowa
Zdalna diagnostyka i zarządzanie
Automatyka budynkowa i domowa
Zdalna diagnostyka i zarządzanie
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 (izolacja sygnału 3000 VDC) ,
1 x 5-wire RS-232 (3000VDC Signal Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |

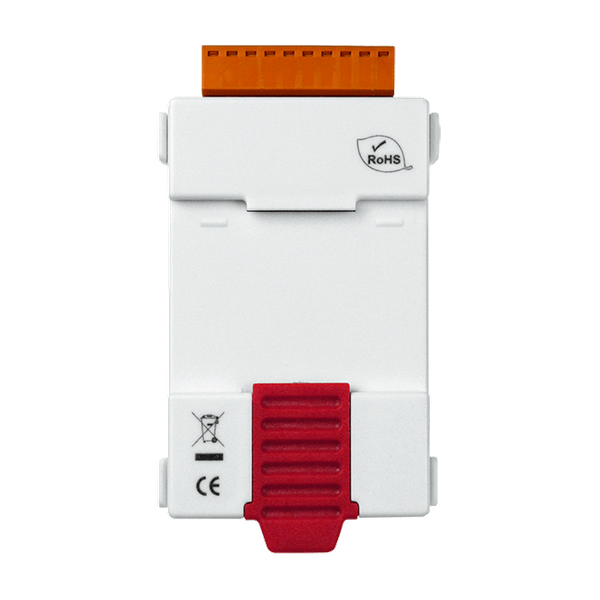

| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
