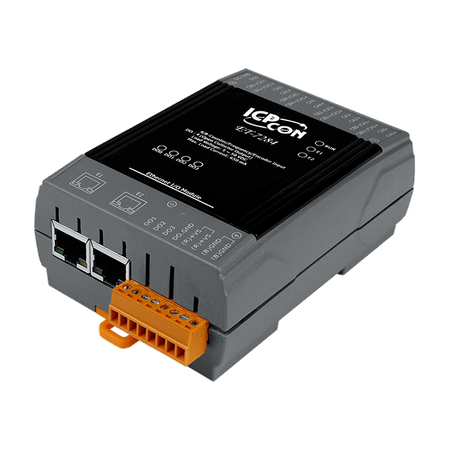

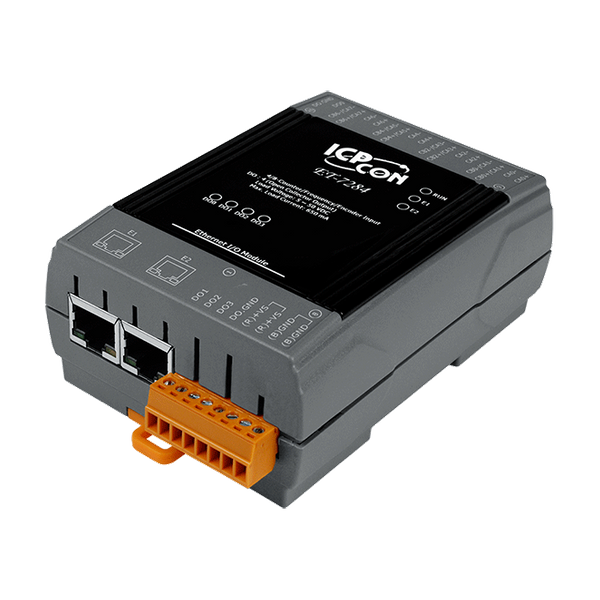

Name: ET-7284
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wbudowany serwer WWW
Web HMI
Wsparcie dla protokołów Modbus TCP i Modbus UDP
Bezpieczeństwo komunikacji
2-portowy przełącznik Ethernet do topologii łańcuchowej
Podwójny watchdog
Połączenie I/O w parze
Wbudowane I/O
- Licznik/Częstotliwość/Enkoder: 4/8 kanałów
- Wyjście cyfrowe: 4 kanały

Wprowadzenie

ET-7284 jest 32-bitowym modułem wejścia Licznik/Częstotliwość/Enkoder o wysokiej szybkości oraz 4-kanałowym modułem wyjść cyfrowych, oferującym różnorodne opcje trybu wejścia, w tym "Up Counter", "Frequency Input", "Up/Down Counter", "Direct/Pulse Counter" i "A/B Phase Counter". Tryb może być indywidualnie skonfigurowany dla wszystkich 8 kanałów, dzięki czemu niektóre kanały mogą być ustawione na tryb „Up Counter”, a inne mogą być ustawione indywidualnie na „Frequency”, „Up/Down Counter” lub „Encoder input”. Wbudowany programowalny filtr dolnoprzepustowy może służyć do eliminacji szumów, gdy szerokość impulsu wysokiego/niskiego jest węższa niż minimalna szerokość wysokiego/niskiego impulsu filtra dolnoprzepustowego. Moduł ET-7284 jest wyposażony w pamięć FRAM do przechowywania wartości liczników. FRAM jest rodzajem pamięci nieulotnej, która może służyć do przechowywania zapisanych danych nawet po wyłączeniu modułu. Funkcja ta może być włączona lub wyłączona, a dane mogą być przechowywane do 10 lat.

Zastosowania

Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka, sprzęt testowy.

Parametry techniczne:

Product Range:	ET-7200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	4
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+5 to +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/kanał
Wyjście cyfrowe: Ochrona przed przepięciem:	+60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Counter/Frequency/Encoder Input
Counter/Frequency/Encoder Input: Channels:	4-channel Up/Down Counter (CW/CCW) , 4-channel Dir/Pulse Counter (Bi-directional) , 4-channel A/B Phase (Quadrant Counting) , 8-channel Up Counter , 8-channel Frequency
Counter/Frequency/Encoder Input: Type:	Counter, Frequency or Encoder
Counter/Frequency/Encoder Input: Bits:	32-bit
Counter/Frequency/Encoder Input: ON Voltage Level:	+3.5 to +30 VDC
Counter/Frequency/Encoder Input: OFF Voltage Level:	+1 VDC (max.)
Counter/Frequency/Encoder Input: Frequency Accuracy:	1 Hz to 200 kHz: ±0.025% of Input Frequency
Counter/Frequency/Encoder Input: Individual Channel Configuration:	Yes
Counter/Frequency/Encoder Input: Max. Speed:	+3.5 to +10 VDC: 200 kHz , +10 to +30 VDC: 150 kHz
Counter/Frequency/Encoder Input: Low Pass Filter:	1 to 32767 μs
Counter/Frequency/Encoder Input: Counter Value Retention:	Yes
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	ID, Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	4.2 W (max.)
Power: Powered from Terminal Block:	+12 to +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	76 x 120 x 38 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 to 90% RH, Non-condensing
Status:	Available
