Name: ET-2255U
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (LAN Bypass) do okablowania łańcuchowego
Obsługa podwójnego watchdog'a
Połączenie parowe I/O (Push i Pull)
Wbudowane I/O
- 8-kanałowe DI (Wet/Dry)
- 8-kanałowe DO (Sink/Source)
Wyświetlacz LED do wskazywania statusu I/O

Wprowadzenie

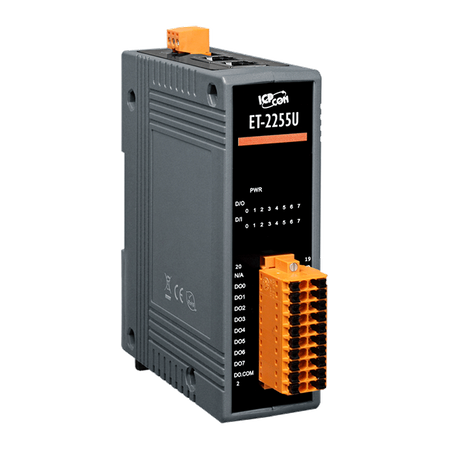

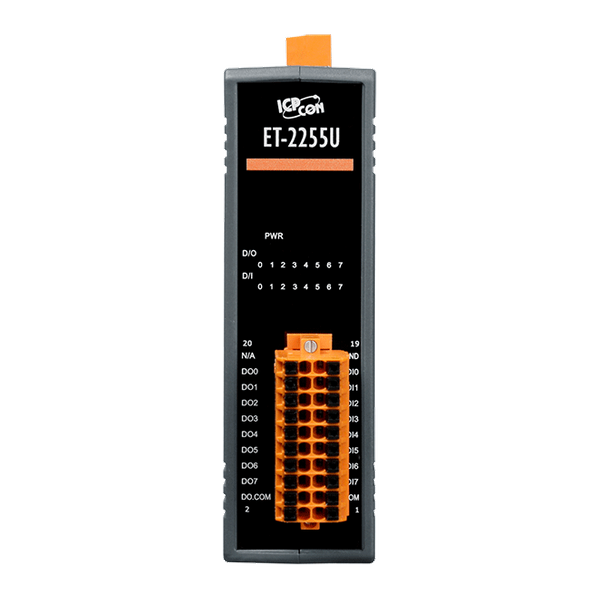

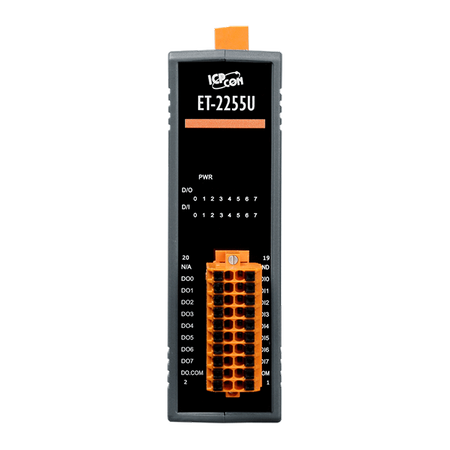

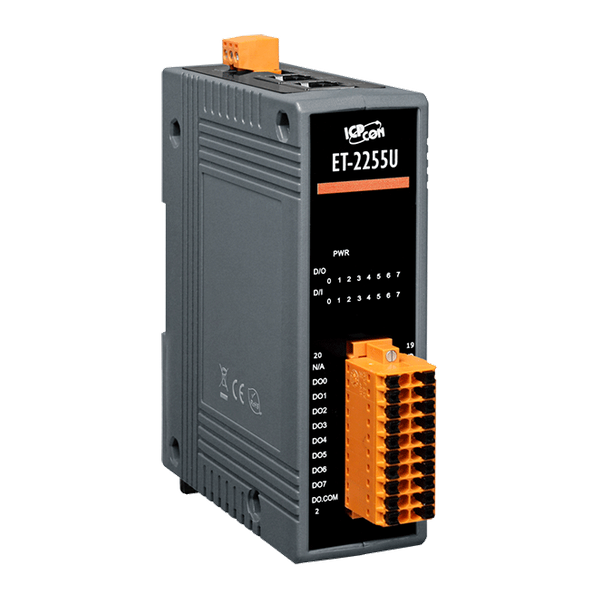

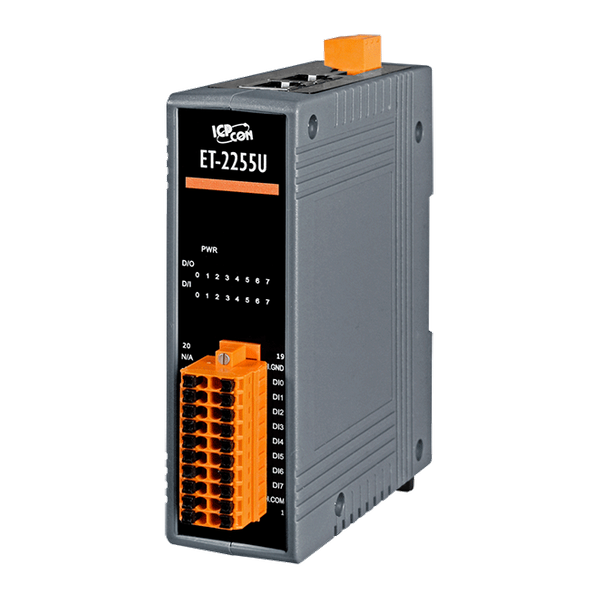

ET-2255U to moduł z 8-kanałowym DI (Wet/Dry Contact) i 8-kanałowym DO (typu Sink lub Source), wybieralnym poprzez okablowanie. Każdy kanał wejściowy może działać jako licznik 32-bitowy, podczas gdy każdy kanał wyjściowy można skonfigurować z wartością startową i bezpieczną, zapewniając bezpieczną pracę modułu w aplikacjach z niebezpiecznymi napięciami. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, ułatwiający topologię łańcuchową. Ta funkcja oferuje elastyczność w konfiguracji urządzeń, upraszcza instalację i zmniejsza koszty infrastruktury. Moduł posiada optycznie izolowaną ochronę przed przejściowym przepięciem rzędu 3000 Vrms i nie obsługuje izolacji kanałowej. Ponadto moduł oferuje ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.

Co więcej, moduł obsługuje funkcjonalność I/O Pair-Connection, pozwalając na ustanowienie połączeń parowych DI-do-DO z modułem zdalnym poprzez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być zapisywane do zdalnych kanałów DO w trybie Push poprzez Modbus TCP. Alternatywnie można ściągać dane zdalnego DI do lokalnego DO.

ET-2255U obsługuje protokół MQTT, działając jako nadawca i odbiorca wiadomości. Po połączeniu z serwerem MQTT Broker może publikować bieżące statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia modułu z brokerem w trakcie komunikacji, jego mechanism automatycznego ponownego nawiązania połączenia może przywrócić połączenie. Ponadto mechanizm Keep-Alive Interval zapewnia ciągłość połączenia z brokerem.

ET-2255U obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzania siecią SNMP (SNMP Network Management Software). Dzięki temu administratorzy mogą monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może aktywnie wysyłać wiadomości do administratorów, gdy zmienia się status I/O lub podczas restartów, informując ich na bieżąco o statusie kanałów.

Zastosowania

• Automatyzacja fabryk
• Automatyzacja maszyn
• Automatyzacja budynków
• Zdalna diagnoza i konserwacja
• Urządzenia testowe

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +5 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +1 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	3 kHz
Digital Input/Counter: Input Impedance:	7.5 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Digital Input/Counter: Low Pass Filter:	1 ~ 6500 ms (0.08 Hz ~ 500 Hz)
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Push-Pull
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 ~ +80 V
Wyjście cyfrowe: Prąd obciążenia:	500 mA/Channel
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
ETHERNET

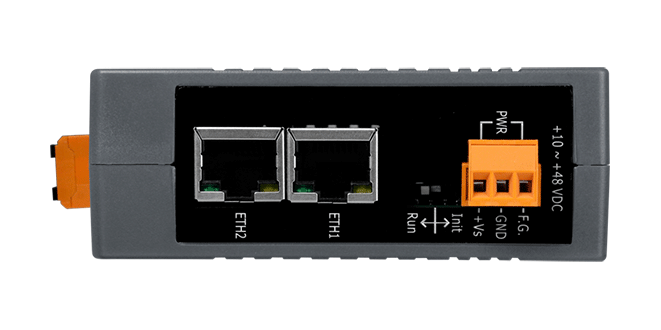

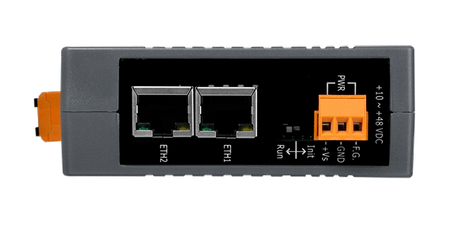

Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.1 W (max.)
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
