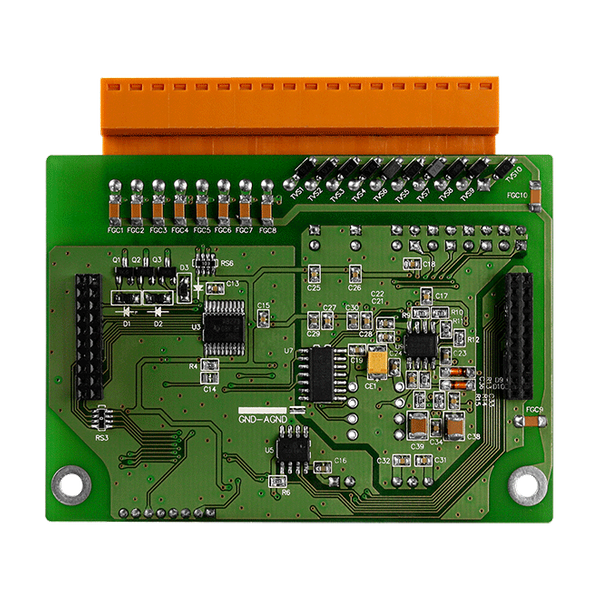

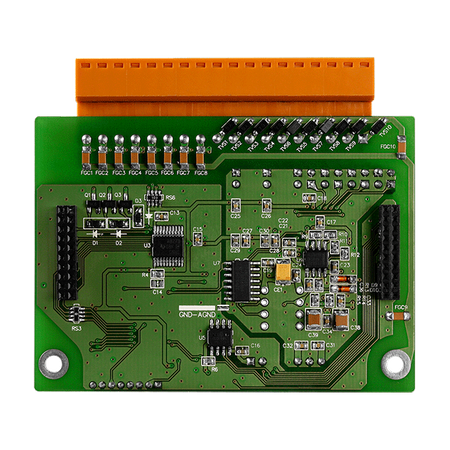

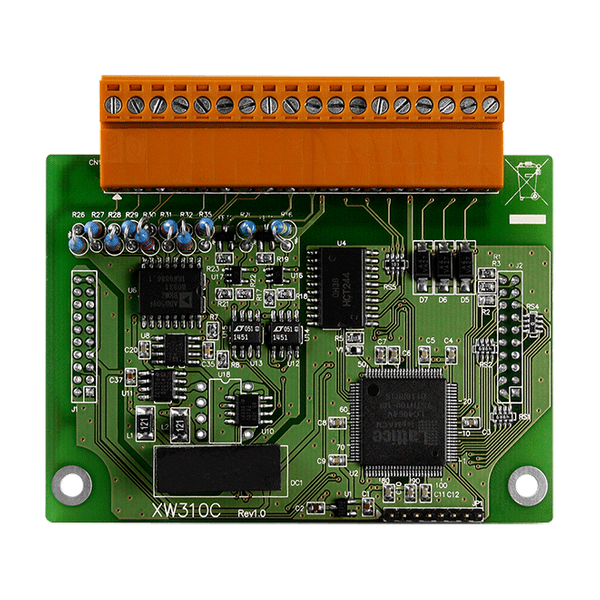

Name: XW310C
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 kanały różnicowe/8 kanałów niesymetrycznych prądowego wejścia analogowego non-isolated
2 kanały prądowego wyjścia analogowego non-isolated
3 kanały cyfrowego wejścia non-isolated
3 kanały cyfrowego wyjścia non-isolated

Wprowadzenie

Seria płyt XW jest przeznaczona dla serii uPAC-5000, LP-51xx i WP-51xx. Jeden PAC może obsługiwać tylko jedną płytę XW. XW310C to płyta XW z 4-kanałowym różnicowym/8-kanałowym niesymetrycznym wejściem analogowym, 2-kanałowym wyjściem analogowym, 3-kanałowym wyjściem cyfrowym i 3-kanałowym wejściem cyfrowym.

Parametry techniczne:

Product Range:	XW-board
Wejście analogowe
Wejście analogowe: Kanały:	4/8
Wejście analogowe: Zakres:	0 ~ 20 mA
Wejście analogowe: Rozdzielczość:	12-bit
Wejście analogowe: Częstotliwość próbkowania:	4 KHz
Analog Input: Input Impedance:	125 Ohm
Wejście analogowe: Ochrona przed przepięciem:	±30 VDC
Wejście analogowe: Izolacja:	non-isolated
Wyjście analogowe
Wyjście analogowe: Kanały:	2
Wyjście analogowe: Zakres:	0 ~ 20 mA
Wyjście analogowe: Rozdzielczość:	12-bit
Analog Output: Voltage Output Capability:	20 mA
Analog Output: Isolation:	non-isolated
Wejście cyfrowe
Wejście cyfrowe: Kanały:	3
Wejście cyfrowe: Typ:	Styk suchy
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Digital Input: Overvoltage Protection:	30 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	3
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+10 VDC ~ 40 VDC
Wyjście cyfrowe: Prąd obciążenia:	200 mA/channel at 25 °C
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Power
Power: Consumption:	0.4 W
Mechaniczny
Mechanical: Dimensions (mm):	66 mm x 82 mm x 13 mm (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 °C ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
