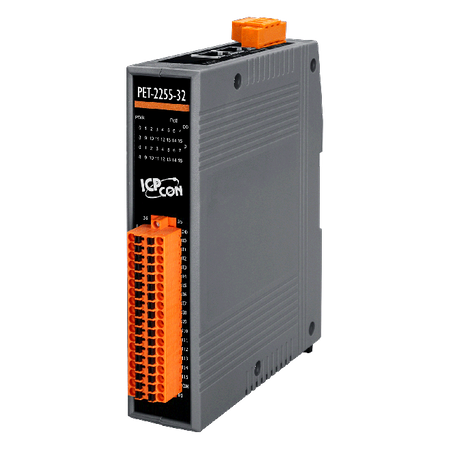

Name: PET-2255-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w topologii Daisy-Chain
Wsparcie dla podwójnego watchdog'a
Połączenie parowe I/O (Push i Pull)
Wbudowane I/O
- (P)ET-2255: 8-kanałowy DI (mokry/suchy), 8-kanałowy DO (typ sink)
- (P)ET-2255-32: 16-kanałowy DI (mokry/suchy), 16-kanałowy DO (typ sink)

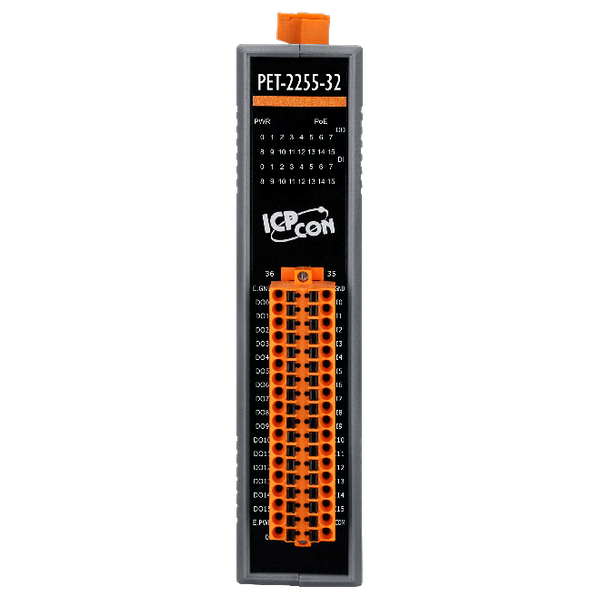

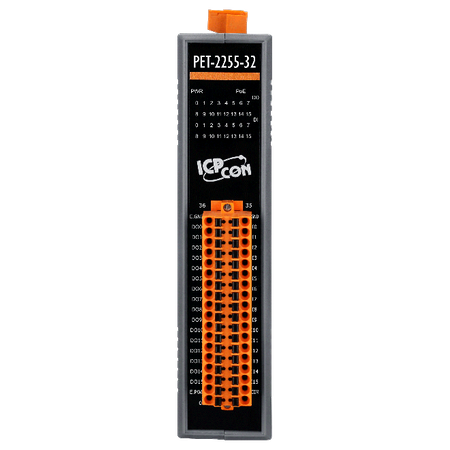

Wyświetlacz LED wskazujący status I/O

Wprowadzenie

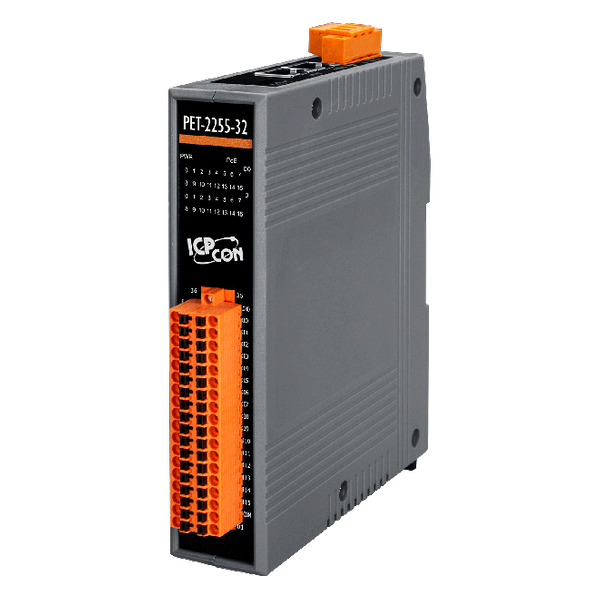

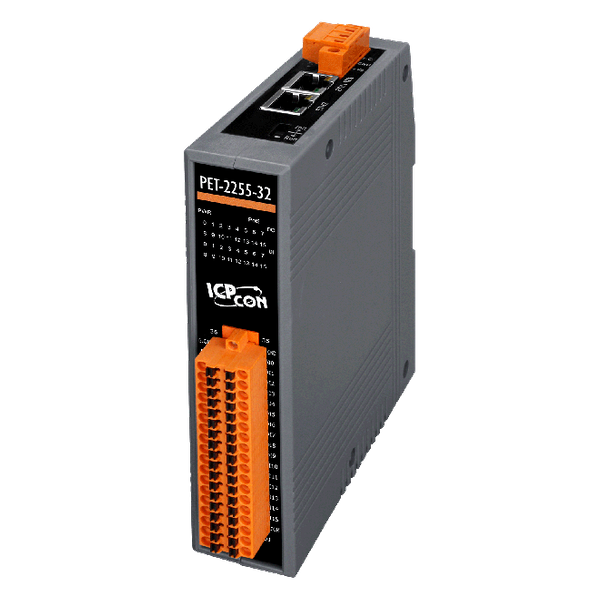

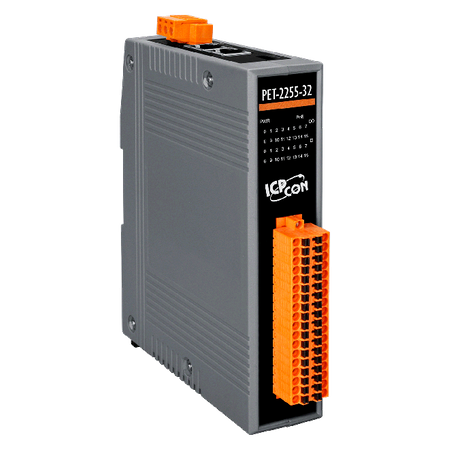

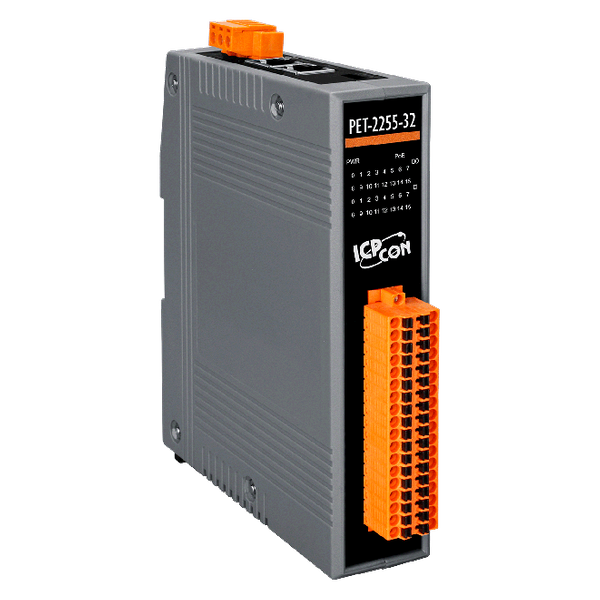

PET-2255-32 to moduł z 16-kanałowym DI (kontakt mokry/suchy) oraz 16-kanałowym DO (typ sink). Każdy kanał wejściowy może pełnić funkcję licznika 32-bitowego, podczas gdy każdy kanał wyjściowy można skonfigurować z wartością początkową i wartością bezpieczną, co zapewnia bezpieczne działanie modułu w aplikacjach o niebezpiecznym napięciu. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię Daisy-Chain. Ta funkcja oferuje elastyczność w konfiguracji urządzeń, upraszcza instalację i zmniejsza koszty infrastruktury. Moduł posiada optycznie izolowaną ochronę przed przejściowymi przepięciami o wartości 3000 Vrms oraz nie wspiera izolacji pomiędzy kanałami. Dodatkowo, zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, co wzmacnia ochronę przed zakłóceniami w środowiskach przemysłowych.

Moduł wspiera funkcję I/O Pair-Connection, umożliwiając nawiązywanie połączeń parowych DI-do-DO z modułem zdalnym poprzez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być zapisywane do zdalnych kanałów DO w trybie Push poprzez Modbus TCP. Alternatywnie, można ściągać zdalne DI do lokalnego DO.

PET-2255-32 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem MQTT Broker, może publikować aktualne statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku przerwania połączenia między modułem a brokerem, mechanizm ponownego połączenia automatycznie je przywraca. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.

PET-2255-32 obsługuje specyfikację SNMP V2c, co umożliwia przesyłanie informacji zarówno o module, jak i I/O do urządzeń zarządzających siecią SNMP lub oprogramowania (SNMP Network Management Software). Pozwala to administratorom monitorować status modułu w czasie rzeczywistym. Ponadto, jeśli funkcja Trap jest włączona, moduł może aktywnie wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restartów, informując ich o statusach kanałów w każdym momencie.

Zastosowania

• Automatyzacja fabryk
• Automatyzacja maszyn
• Automatyzacja budynków
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O, PoE
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +5 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +1 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	2.5 kHz
Digital Input/Counter: Input Impedance:	7.5 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Digital Input/Counter: Low Pass Filter:	1 ~ 6500 ms (0.08 Hz ~ 500 Hz)
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	500 mA/Channel
Wyjście cyfrowe: Ochrona przed przepięciem:	+60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1,4 A (z zabezpieczeniem przeciwzwarciowym)
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
ETHERNET

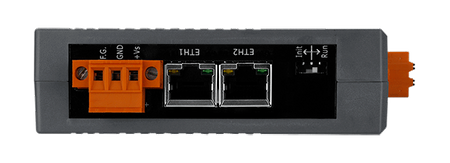

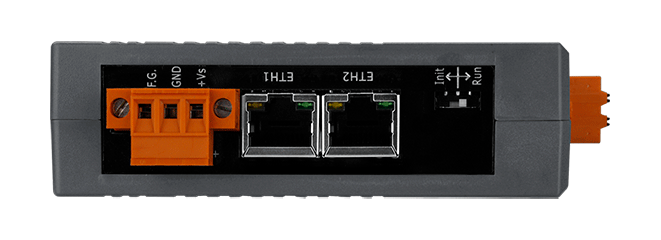

Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	4.8 W (max.)
Power: Powered from PoE:	IEEE 802.3af, Class2
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	31 x 157 x 126 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
