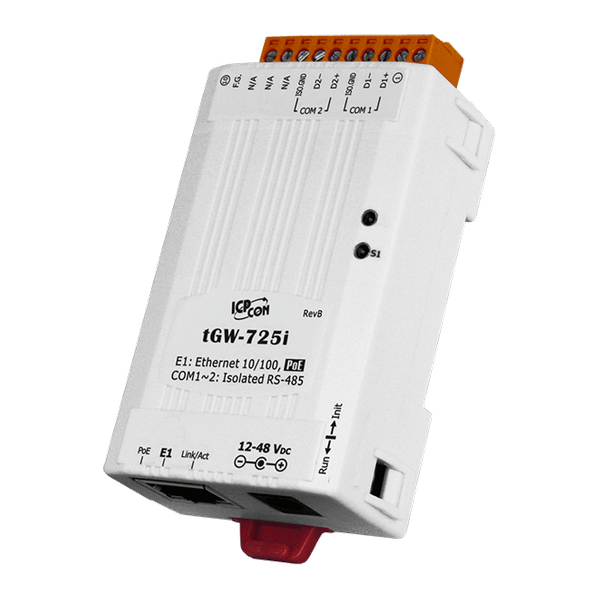

Name: tGW-725i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP jako master i slave
Obsługuje Modbus RTU/ASCII jako master i slave
Maks. liczba połączeń TCP (masters) na port szeregowy: 32
Funkcja pamięci podręcznej zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje responder UDP do wykrywania urządzeń (UDP Search)
Konfiguracja sieci: statyczny IP lub DHCP
Mały serwer HTTP do konfiguracji
Automatyczna kontrola kierunku RS-485

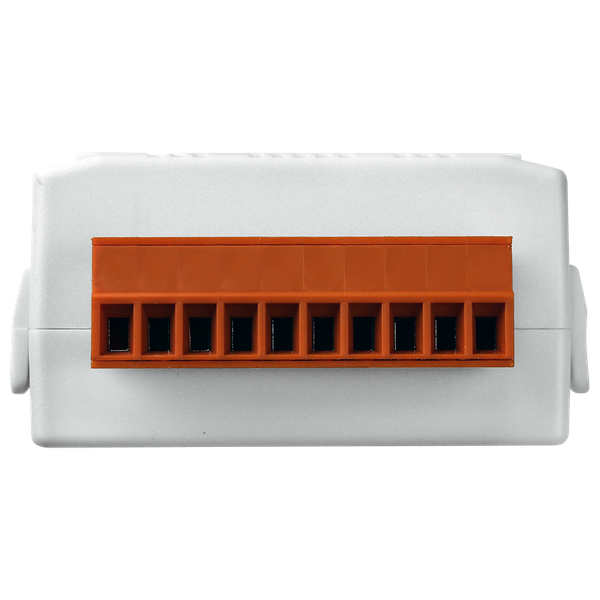

Złącze blokowe do łatwego okablowania
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym sposobem łączenia urządzeń elektronicznych przemysłowych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem, który mierzy temperaturę i wilgotność i przesyła wyniki do komputera. Modbus jest często stosowany do łączenia komputerów nadzorujących z zdalnymi jednostkami końcowymi (RTU) w systemach SCADA.

tGW-700 to brama Modbus TCP na RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami szeregowego Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabli stosowane dotychczas w urządzeniach komunikacji szeregowej. Moduł można używać do aplikacji połączenia w parze oraz jako serial-bridge lub serial-tunnel, przekazując dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów typu mainframe, serwerów lub innych urządzeń szeregowych, które używają protokołów Modbus RTU/ASCII i nie posiadają własnej funkcjonalności Ethernet.

Funkcja pamięci podręcznej tGW-700 służy do przechowywania poprzednich zapytań i odpowiedzi w buforze pamięci modułu. Gdy inne kontrolery HMI/SCADA wysyłają te same zapytania do tego samego urządzenia RTU, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5, umożliwiając zasilenie z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje także zasilanie z zasilacza DC. Moduł tGW-700 został zaprojektowany do ultra-niskiego zużycia energii, zmniejszając ukryte koszty wynikające z rosnących cen paliwa i energii elektrycznej, zwłaszcza gdy zainstalowana jest duża liczba modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie przyjaznego środowisku otoczenia.

Zastosowania

Automatyka przemysłowa, budynkowa i domowa, zdalna diagnostyka i zarządzanie, monitorowanie solarne
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

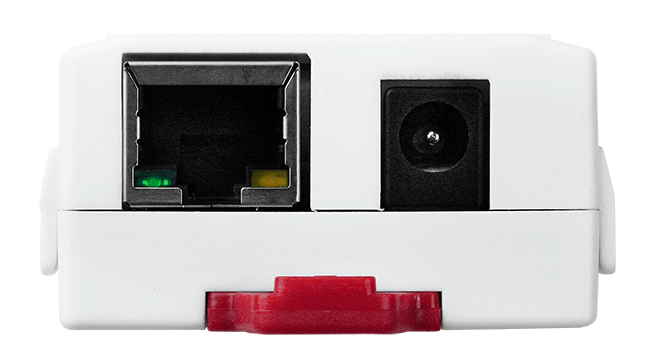

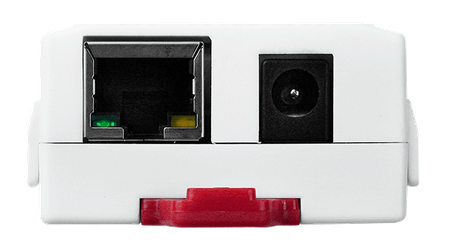

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	2 x RS-485 (3000VDC Signal Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)

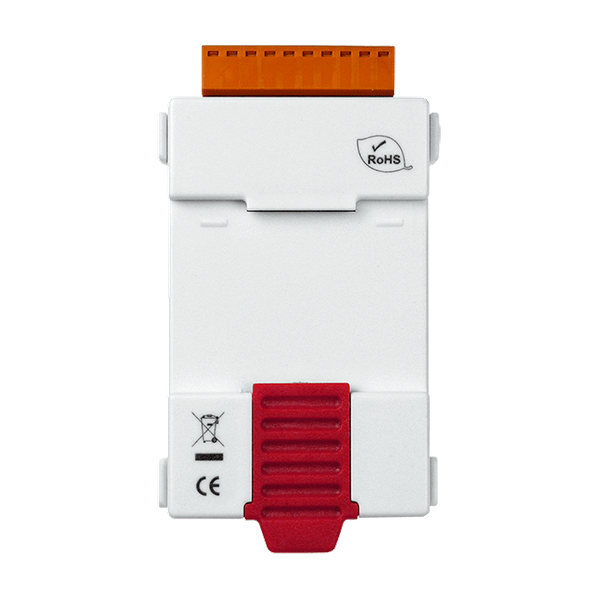

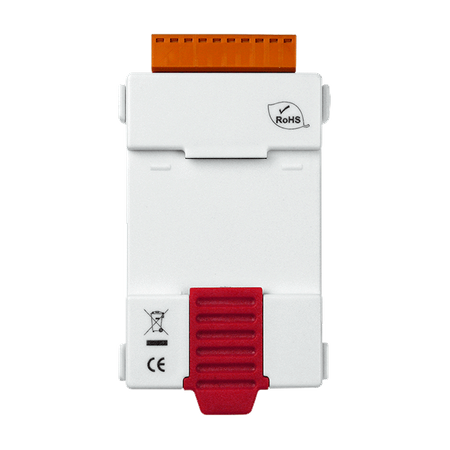

Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
