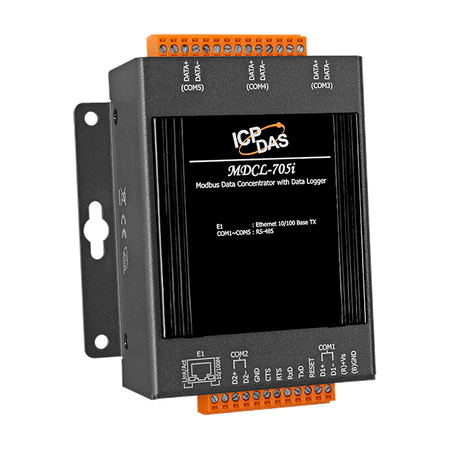

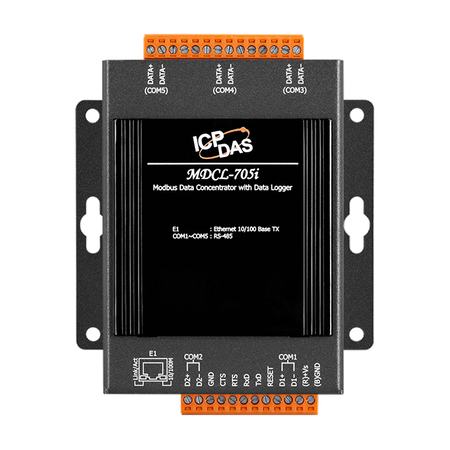

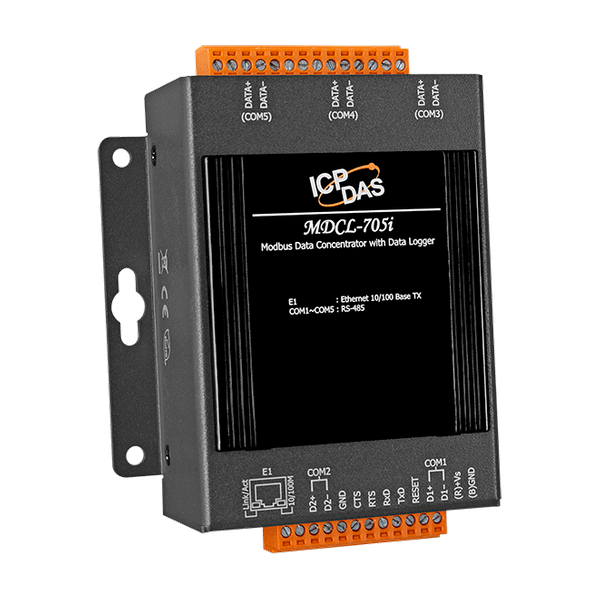

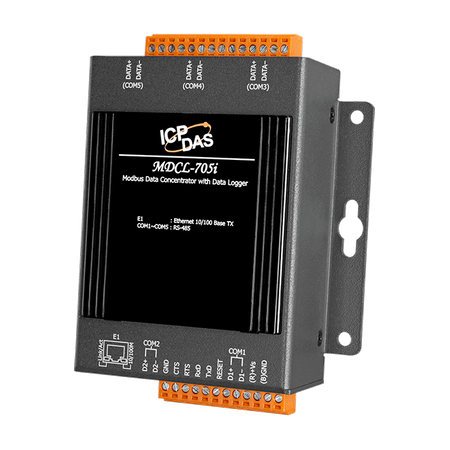

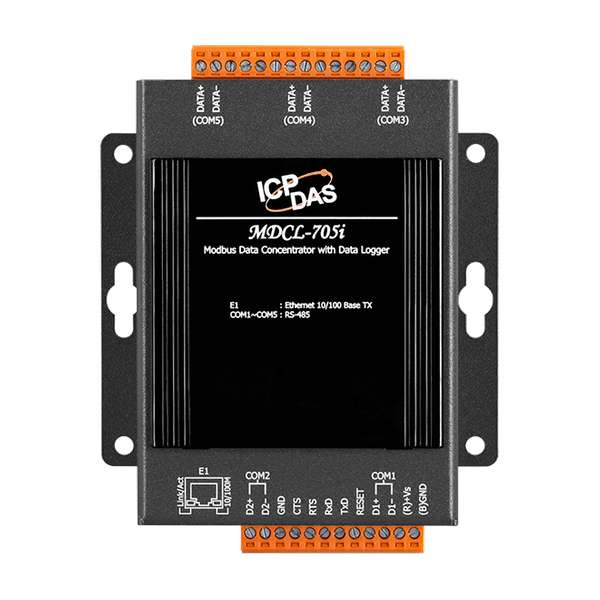

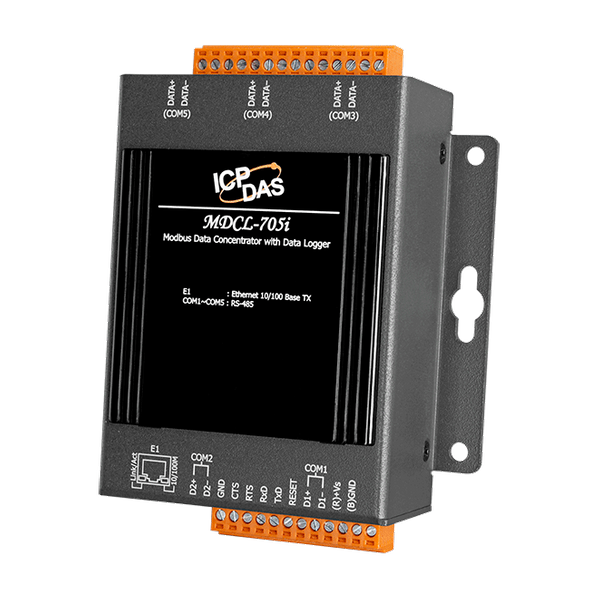

Name: MDCL-705i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługa Modbus master/slave
Obsługuje do 8 jednoczesnych połączeń Modbus TCP
Do 250 zestawów poleceń Modbus RTU i wbudowane 9600 rejestrów danych Modbus
Obsługa plików CSV (Comma-Separated Values), łatwe w użyciu i utrzymaniu
Wbudowana karta pamięci microSD do przechowywania rekordów danych Modbus
Każdy rekord danych może zawierać 120 parametrów
Rekord danych może obsługiwać funkcję konwersji współczynnika, która przekształca oryginalne dane Modbus w rzeczywiste jednostki inżynierskie
Izolowany RS-485 z ochroną napięciem izolacyjnym 2500 VDC

Wprowadzenie

Koncentrator danych Modbus jest idealnym produktem dla integratorów systemów IIoT. MDCL-705i jest wykorzystywany do zbierania i przechowywania danych z wielu urządzeń niewolników Modbus za pośrednictwem interfejsu komunikacji szeregowej i udostępniania tych danych systemowi zarządzania za pośrednictwem komunikacji Ethernet. Dzięki temu konwencjonalne urządzenia mogą być przyłączone do nowoczesnego systemu sterowania i przez protokół Modbus TCP łatwo komunikować się z większością systemów SCADA / HMI i PLC. W ten sposób system zarządzania może odpytować MDCL-705i o dane z kilku urządzeń Modbus jednocześnie; czyniąc proces znacznie bardziej efektywnym.
MDCL-705i może pomóc w stworzeniu efektywnego kosztowo rozwiązania do akwizycji danych w czasie rzeczywistym z liczników, czujników i innych. Możliwość integracji z systemami SCADA i innymi urządzeniami przemysłowymi oraz niezawodne zbieranie danych w czasie rzeczywistym w połączeniu z rejestratorem danych sprawiają, że MDCL-705i jest jednym z najbardziej opłacalnych produktów IIoT.

Koncentrator danych Modbus
MDCL-705i zbiera dane za pomocą protokołu Modbus RTU, aby odpytować urządzenia. Dla każdych danych, które chcesz pobierać, wystarczy zdefiniować polecenia Modbus RTU w pliku CSV i zaimportować je przez interfejs sieciowy. MDCL-705i może wykonać do 250 definicji odpytywania. Jego wewnętrzna współdzielona pamięć posiada cztery tabele (Cewki, Wejścia Dyskretne, Rejestry Wejściowe i Rejestry Trzymające) do przechowywania odpytywanych danych. Każda tabela może przechowywać do 9600 rejestrów. Pozwala na do 8 jednoczesnych połączeń Modbus TCP do pobierania odpytywanych danych w jednym czasie.

Samodzielna zdolność rejestrowania danych
MDCL-705i używa periodycznej metody do rejestrowania określonych przez użytkownika danych rejestrów Modbus. Każdy rekord może zawierać do 120 parametrów. Dane rejestrowe będą przechowywane w wbudowanej karcie pamięci microSD w formacie pliku CSV i można je pobrać na komputer przez wbudowany interfejs sieciowy. Przeglądanie i analiza danych mogą być wykonywane za pomocą oprogramowania Microsoft Excel lub prostego edytora tekstu.

Zastosowania

Parametry techniczne:

Product Range:	Modbus Data Concentrator
Data Logger
Data Logger: Data Type:	Boolean, 16-bit Integer, 32-bit Integer and 32-bit Floating
Data Logger: Max. Recording Period per File:	1 hr, 2 hr, 6 hr, 12 hr, 24 hr
Data Logger: File Manager Interface:	Built-in web server
Data Logger: Storage Media:	32 GB microSD card
Data Logger: File Format:	CSV
Data Logger: Time Interval:	5 sec, 10 sec, 30 sec, 1 min, 5 min, 10 min, 15 min, 30 min, 1 hr, 6 hr
Data Logger: Max. Records:	120 parameters per record
Wyświetl
Wyświetlacz: Typ:	5-Digit 7 Segment LED Display (display system information)
Wskaźniki LED
LED Indicators: Status:	1 x System, to (display heartbeat)
ETHERNET

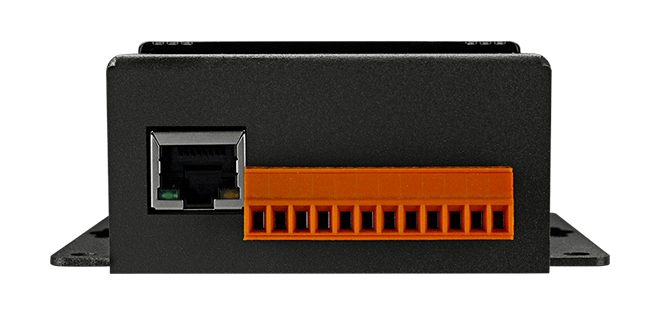

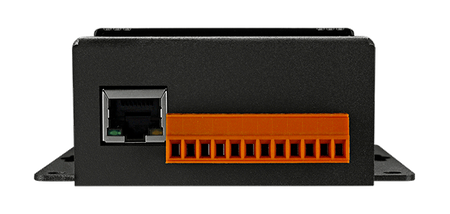

Ethernet: Porty:	10/100 Base-TX
Ethernet: Protocol:	Modbus/TCP slave, HTTP
Ethernet: Socket Connections:	8 Modbus/TCP
Porty COM

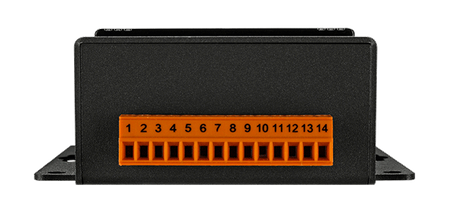

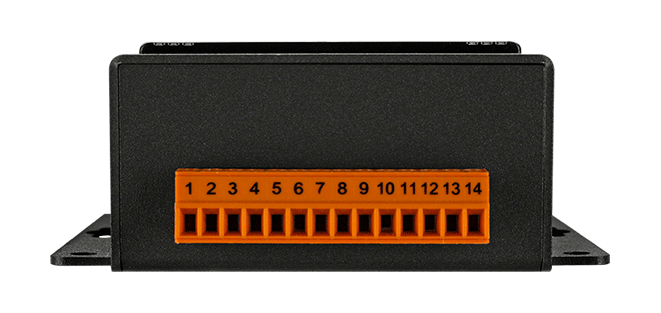

Porty COM: Porty:	2 x 2-wire RS-485 (non-isolated) , 3 x 2-wire RS-485 (2.5 kV isolation protection)
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 bps
COM Ports: Data Format:	N81, E81, O81, N82, E82, O82
COM Ports: Protocol:	Modbus RTU Master/Modbus RTU Slave
COM Ports: Polling Definition:	250 definitions for all RS-485 ports
COM Ports: Shared Memory:	9600 registers for each of AI, AO, DI and DO data
COM Ports: Max. Connection:	32 slaves for each RS-485 port
Power
Power: Input Range:	+10 ~ +48 VDC
Power: Consumption:	2 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	97 x 120 x 42 (W x L x H)

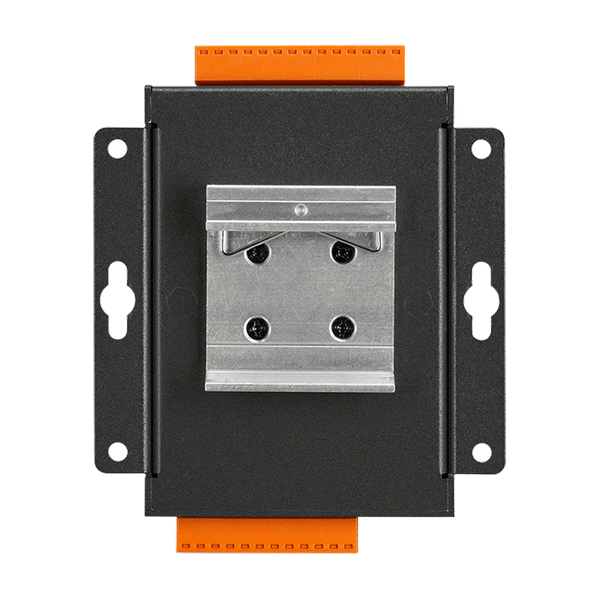

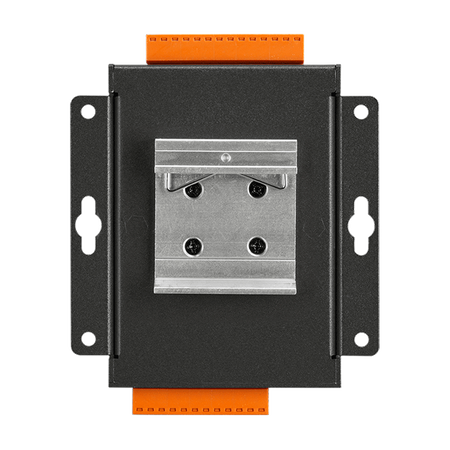

Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
